Comprender el IRFB7545PBF Power MOSFET

El IRFB7545PBF es un componente electrónico potente pero fácil de usar que ayuda a controlar los altos niveles de voltaje y administrar la energía de manera eficiente.A menudo lo encontrará en dispositivos como circuitos de batería, inversores y fuentes de alimentación.Su capacidad para manejar cambios de voltaje repentino y proteger contra sobretensiones de energía lo convierte en una opción superior para los ingenieros que trabajan en productos electrónicos confiables y duraderos.En este artículo, desglosaremos las características principales, los usos comunes y los consejos sobre cómo obtener el mejor rendimiento de este MOSFET.Ya sea que sea un principiante o un profesional, esta guía lo ayudará a comprender por qué el IRFB7545PBF es una parte tan confiable en la electrónica moderna.

Catalogar

Introducción al IRFB7545PBF

El IRFB7545PBF es un MOSFET de potencia de canal N confiable que se destaca por su capacidad para manejar altos voltajes, cambios de voltaje repentino y sobretensiones inesperadas.Se usa comúnmente en dispositivos como circuitos con batería, inversores, convertidores y diseños de puentes.Este componente está creado para funcionar bien en condiciones desafiantes, por lo que es una opción confiable para los ingenieros que buscan soluciones estables y eficientes.

Una de las fortalezas clave del IRFB7545PBF es su capacidad para administrar altos niveles de voltaje, lo que ayuda a prevenir daños y extiende la vida útil de los sistemas electrónicos.Su diseño robusto reduce el riesgo de fallas en el circuito, especialmente cuando se producen picos de voltaje o fluctuaciones de potencia repentina.

Este MOSFET también está construido para manejar cambios rápidos en cargas eléctricas, manteniendo la estabilidad durante los cambios repentinos en el voltaje.Estas características lo hacen ideal para aplicaciones que requieren operaciones consistentes y confiables con el tiempo, incluso en condiciones estresantes.

El IRFB7545PBF es versátil y funciona bien en una amplia gama de escenarios.Es especialmente beneficioso en los dispositivos con baterías, donde la eficiencia energética es una prioridad.Su diseño minimiza la pérdida de energía, ayudando a las baterías a durar más y mejorando la gestión general de la energía en dispositivos portátiles.

Equivalentes comunes

• IRF034

• IRF044

• IRF1010E

• Irfb4110pbf

Símbolo y huella de IRFB7545PBF

Especificaciones clave

Características clave del IRFB7545PBF

Conmutación rápida y rendimiento confiable

El IRFB7545PBF es conocido por sus rápidas velocidades de conmutación y su rendimiento estable en diversas condiciones de funcionamiento.Esto lo convierte en una buena opción para aplicaciones que necesitan respuestas rápidas y un rendimiento constante en diferentes entornos.Ayuda a reducir las posibilidades de falla del dispositivo, asegurando que el sistema funcione de manera confiable incluso cuando se enfrenta a temperaturas cambiantes y cargas eléctricas, que son comunes en entornos industriales.

Capacitancia y eficiencia de diodos

El diseño del IRFB7545PBF asegura que funcione de manera eficiente en diferentes frecuencias.Sus capacidades de diodo avanzadas mejoran la forma en que maneja la corriente inversa, lo que significa que se pierde menos energía al convertir entre AC-DC y DC-DC.Esto lo convierte en una excelente opción para fuentes de alimentación y sistemas que necesitan centrarse en ahorrar energía.

Manejo de alto voltaje y baja resistencia

El IRFB7545PBF está construido para manejar los altos voltajes inversos, lo que lo hace perfecto para aplicaciones que necesitan administrar fuertes cargas de voltaje.Su baja resistencia en la resistencia permite un flujo de corriente eficiente, reduciendo la pérdida de energía y la acumulación de calor.Esto ayuda a mantener el sistema fresco y aumenta la vida útil general del dispositivo, lo que permite a los ingenieros diseñar circuitos más pequeños y eficientes.

Amplio rango de temperatura y diseño ecológico

Con un rango operativo de -55 ° C a 175 ° C, el IRFB7545PBF puede funcionar a temperaturas extremas, lo que lo hace versátil para diferentes entornos.También cumple con los estándares de ROHS, mostrando que está diseñado con consideraciones ambientales en mente.Esto facilita la obtención de certificaciones de productos y garantiza la compatibilidad con los requisitos ecológicos.

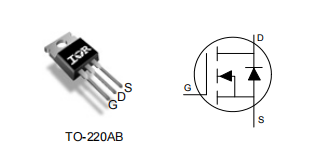

Configuración y embalaje de PIN

Funciones de PIN y sus roles

El IRFB7545PBF tiene tres pines principales que juegan un papel específico en cómo funciona dentro de un circuito:

• Puerta

El pasador de puerta controla el MOSFET ajustando el voltaje.Este pin es como un interruptor que enciende y apaga el MOSFET, lo que lo hace esencial para controlar el flujo de alimentación en los circuitos.

• Fuente

El pin de origen es donde la corriente ingresa al MOSFET desde el lado negativo del circuito.Su trabajo es dirigir el flujo de corriente, asegurando que el dispositivo funcione correctamente en diferentes tipos de diseños de circuitos.

• Drenar

El pasador de drenaje es donde la corriente sale hacia el lado positivo del circuito.Este pin ayuda a administrar el flujo de corriente de manera eficiente, asegurándose de que todo permanezca conectado y funcione sin problemas.

Embalaje: el paquete TO20AB

El IRFB7545PBF viene en un paquete TO20AB, que es conocido por ser duradero y fácil de usar.Este paquete hace que sea fácil montar el dispositivo en diversos configuraciones y ayuda con la gestión del calor, lo que permite que el MOSFET funcione de manera constante incluso en diferentes condiciones.El diseño compacto del paquete TO20AB también lo hace versátil, por lo que puede caber en una gama de aplicaciones mientras es confiable y eficiente.

Aplicaciones

Inversores y convertidores

Los MOSFET se usan ampliamente en los inversores para cambiar DC (corriente continua) a AC (corriente alterna) debido a sus habilidades de conmutación rápida y una gestión eficiente de energía.En los convertidores, que ajustan los niveles de voltaje, los MOSFET ayudan a mejorar la eficiencia y a reducir el tamaño, lo que lleva a un mejor rendimiento general.

Circuitos de gestión de baterías

En la gestión de la batería, los MOSFET controlan cuidadosamente la carga y la descarga, ayudando a extender la duración de la batería y garantizar un rendimiento constante.Son particularmente útiles en vehículos eléctricos y dispositivos portátiles donde se necesita control de precisión.

Suministros y rectificadores resonantes

Los MOSFET se utilizan en fuentes de alimentación y rectificadores resonantes porque manejan bien frecuencias altas, reduciendo la pérdida de energía y la gestión del calor.Esto los hace ideales para su uso en telecomunicaciones y computación, donde ahorrar energía y mantener el rendimiento son clave.

Interruptores de encendido y configuraciones de puentes

Con su rápida velocidad de conmutación y baja resistencia, los MOSFET funcionan bien como interruptores de encendido.También se usan en diseños de puente completo y medio puente para controlar motores y mantener niveles de voltaje estable.

Aplicaciones de control de motor

Los MOSFET permiten un control preciso sobre la velocidad y el torque del motor, haciéndolos útiles en una variedad de aplicaciones, desde máquinas industriales hasta dispositivos cotidianos.En los motores de vehículos eléctricos, juegan un papel importante en la mejora de la eficiencia energética y el rendimiento.

Tecnologías emergentes

Los nuevos avances como el carburo de silicio (SIC) y los MOSFET de nitruro de galio (GaN) ofrecen una eficiencia aún mejor y un menor uso de energía.Estas innovaciones están allanando el camino para una electrónica de potencia más efectiva en el futuro.

Cómo usar el IRFB7545PBF de manera efectiva

Comience por elegir el rango de voltaje apropiado para el IRFB7545PBF, generalmente alrededor de 60V.Seleccionar el voltaje correcto ayuda a garantizar que el MOSFET funcione de manera eficiente y permanezca dentro de los límites seguros, extendiendo en última instancia su vida útil.

A continuación, diseñe un circuito de controlador que admite el rendimiento de MOSFET.Asegúrese de incluir salvaguardas para voltaje, corriente y temperatura, y concéntrese en reducir las pérdidas de conmutación para mejorar la confiabilidad.Un circuito bien diseñado aumenta la estabilidad y ayuda a prevenir fallas inesperadas.

Incorpore medidas de protección para protegerse contra el sobrevoltaje, el sobrecorriente y el sobrecalentamiento.Estas características ayudan a mantener un rendimiento constante y proteger el dispositivo en diferentes condiciones, asegurando la confiabilidad a largo plazo.

Preste atención al diseño de PCB para obtener un rendimiento eléctrico óptimo y una estabilidad mecánica.El enfriamiento efectivo también es crucial: use métodos como disipadores de calor y materiales de interfaz térmica para mantener la temperatura de funcionamiento bajo control.El enfriamiento adecuado evita el sobrecalentamiento y ayuda al dispositivo a mantener su rendimiento, lo que resulta en una vida útil más larga y una mejor eficiencia general.

Estrategias para administrar el calor de manera efectiva

Mejora de los sistemas de enfriamiento

Para mantener los sistemas de enfriamiento funcionando de manera eficiente, asegúrese de verificar y limpiar regularmente los disipadores de calor.Este simple mantenimiento, junto con una buena ventilación, ayuda a controlar la temperatura de manera efectiva.Agregar disipadores de calor adicionales en áreas que necesitan más enfriamiento puede aumentar aún más el rendimiento, lo que hace que sea más fácil administrar el calor.

Elegir y usar los componentes correctos

Seleccionar MOSFET que pueden manejar corrientes más altas y usar frecuencias de operación más bajas puede reducir la acumulación de calor.Instalar radiadores correctamente también ayuda a extender el calor de manera más uniforme, creando un sistema más confiable que puede manejar temperaturas más altas sin problemas.

Diseñando para un mejor flujo de calor

La planificación cuidadosa de los diseños y el cableado de la junta puede ayudar a distribuir el calor de manera más uniforme, lo que evita que ciertas partes se sobrecalienten.Un diseño de placa de circuito bien pensado puede mejorar el rendimiento general y extender la vida útil del sistema manteniendo las temperaturas equilibradas.

Consejos prácticos para una mejor gestión del calor

Asegurar todos los componentes correctamente puede evitar problemas de calor inesperados.Ver cómo el sistema maneja el calor con el tiempo le permite hacer ajustes según sea necesario para mantener todo funcionando sin problemas.Prestar atención a estos detalles lo ayuda a adelantarse a posibles problemas y administrar el calor de manera más efectiva a largo plazo.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué es el IRFB7545PBF?

El IRFB7545PBF es un MOSFET de potencia diseñado para aplicaciones de conmutación robustas, lo que lo convierte en una opción confiable para circuitos de alta potencia que requieren un rendimiento eficiente.

2. ¿Cuál es el tipo de paquete para el IRFB7545PBF?

El IRFB7545PBF generalmente viene en un paquete TO20AB, que es un formato popular en el agujero conocido por su confiabilidad y facilidad de uso.

3. ¿Cuál es el rango de temperatura de funcionamiento del IRFB7545PBF?

El IRFB7545PBF funciona de manera efectiva dentro de un rango de temperatura de -55 ° C a 175 ° C, asegurando un rendimiento estable en una variedad de condiciones térmicas.

4. ¿Cuáles son las aplicaciones típicas para el IRFB7545PBF?

El IRFB7545PBF se usa comúnmente en fuentes de alimentación, sistemas de control de motor y convertidores DC-DC.Su flexibilidad lo convierte en una opción para una gama de tareas de conmutación de alta potencia.

5. ¿El IRFB7545PBF es adecuado para el cambio de alta frecuencia?

Si bien el IRFB7545PBF funciona bien en escenarios de conmutación potentes, puede no ser ideal para aplicaciones de muy alta frecuencia.Su idoneidad depende de factores como la capacitancia de la puerta y otras características eléctricas, por lo que es importante considerar los requisitos específicos de su proyecto antes de elegir este MOSFET.
