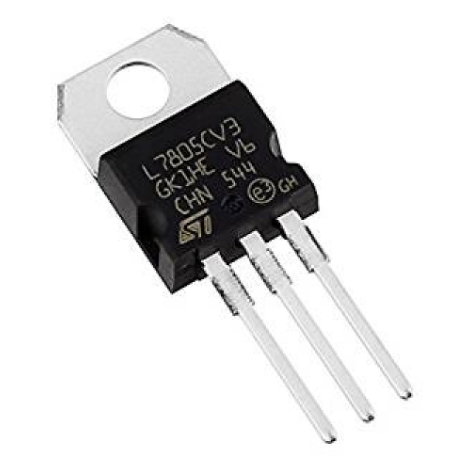

Comprensión del Regulador de voltaje 7805 IC: características y principios de trabajo

En los circuitos electrónicos, se utiliza un voltaje estable para garantizar el funcionamiento suave de los componentes, especialmente en presencia de fuentes de energía fluctuantes.Los reguladores de voltaje juegan un papel activo en este proceso al proporcionar un voltaje de salida consistente, independientemente de las variaciones de entrada o los cambios en las condiciones de carga.Entre los muchos reguladores de voltaje disponibles, el 7805 se destaca por su simplicidad, rentabilidad y confiabilidad.Como parte de la serie 78XX, proporciona una salida fija de +5V, lo que lo hace requerido en numerosos sistemas digitales y basados ​​en microcoller.Este artículo explora las características, especificaciones y aplicaciones prácticas del regulador de 7805 voltaje, acento por qué sigue siendo una opción popular en la industria electrónica.

Catalogar

Especificaciones del regulador de voltaje 7805

Especificación	Valor
Mínimo Voltaje de entrada	7V
Máximo Voltaje de entrada	35V
Actual Calificación (IC)	1A
Máximo Voltaje de salida	5.2V
Mínimo Voltaje de salida	4.8V

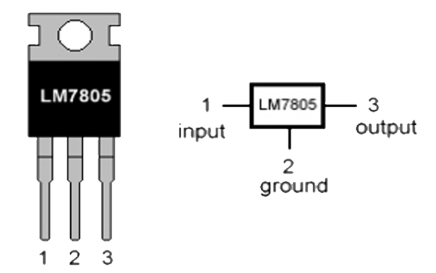

PINOUT del regulador de voltaje LM7805

El LM7805 El regulador de voltaje es muy apreciado por su simplicidad y confiabilidad comprobada.Incluye tres pines primarios: entrada, tierra y salida.Esta sección profundiza en las funciones de cada PIN y examina las aplicaciones reales que involucran el LM7805.

Alfiler	Función	Descripción
APORTE	Aporte voltaje (7V-35V)	En Este pasador del IC, el voltaje positivo no regulado se aplica para regulación.
SUELO	Suelo (0V)	Este El pin está conectado al suelo.Sirve como un punto de referencia común para Tanto la entrada como la salida.
PRODUCCIÓN	Regulado producción;5V (4.8V-5.2V)	El La salida regulada de 5V está disponible en este pin del regulador IC.

La gestión del calor efectiva influye significativamente en la eficiencia operativa del LM7805.Dado que la generación de calor está vinculada a la carga diferencial y de corriente de voltaje, se requiere un diseño reflexivo.Las técnicas incluyen integrar un material de interfaz térmica entre el LM7805 y el disipador de calor para mejorar la conductividad térmica, asegurando que el calor se transfiera de manera eficiente.Posicionar el LM7805 en un entorno con flujo de aire adecuado para ayudar en el enfriamiento pasivo.

Administración de problemas de calefacción de IC 7805

Abordar los desafíos de calefacción del 7805 -El regulador de voltaje implica comprender las causas raíz, principalmente sus características de ineficiencia y caída de voltaje.La disipación de calor se puede estimar con la fórmula: calor generado = (voltaje de entrada - 5) corriente de salida.Por ejemplo, con una entrada de 15 V y una salida de 0.5A, el calor disipado es 5W.

Agarrar las complejidades de la disipación de calor está activo para una selección adecuada del disipador de calor.Un enfoque medido asegura que el disipador de calor tenga un tamaño adecuado, manteniendo temperaturas operativas seguras.Esto no solo extiende la vida útil del regulador, sino que también conserva la integridad de los componentes conectados.Bajar el voltaje de entrada más cerca de la salida, por ejemplo, alrededor de 7.5 V, puede disminuir notablemente la producción de calor.Este ajuste aumenta la eficiencia y alivia la tensión térmica en el regulador.

La adopción de cambios de diseño, como sustituir un regulador de conmutación por gotas de voltaje grandes puede elevar significativamente la eficiencia del sistema.Este enfoque no solo reduce la generación de calor, sino que también conserva la energía, una ventaja considerable para los dispositivos con batería.

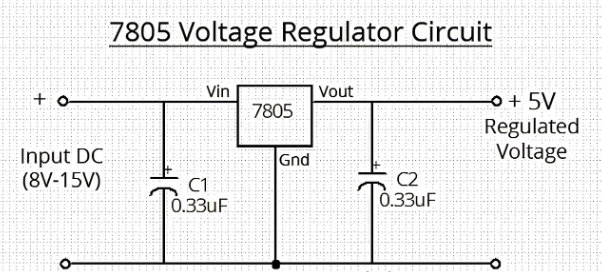

Conacitores de integración con el regulador de voltaje 7805

Los condensadores entran en juego ampliamente cuando el regulador de 7805 voltaje está situado a más de 25 cm de la fuente de alimentación.Filtran el ruido de CA, asegurando una señal de CC estable.Si bien a veces se consideran opcionales, en su mayoría son beneficiosos donde se requiere una línea de CC limpia, como en cargadores móviles y circuitos lógicos.En los circuitos electrónicos, el ruido de CA puede afectar sustancialmente el rendimiento del dispositivo.Los condensadores actúan como filtros de ruido, suavizando fluctuaciones y manteniendo un voltaje estable.Esta condición estable es grave para los componentes electrónicos sensibles, a menudo determinando si funcionan de manera óptima o errática.

Se requiere una línea DC estable para cargadores móviles y circuitos lógicos.La integración de condensadores en tales configuraciones mejora el rendimiento y extiende la vida útil de los componentes.Por ejemplo, los cargadores de teléfonos móviles se benefician de una interferencia de ruido reducida, lo que lleva a ciclos de carga más consistentes y una mejor salud de la batería con el tiempo.Los expertos recomiendan los condensadores de colocar cerca de la entrada de energía del regulador 7805.Este posicionamiento estratégico maximiza su eficacia en el filtrado del ruido.El uso de condensadores de cerámica, conocidos por su estabilidad y rendimiento de alta frecuencia, mejora aún más la calidad de salida de CC.

Seleccionar los tipos y valores de condensadores apropiados es importante.Se prefieren condensadores cerámicos por su baja resistencia en serie equivalente (ESR) y capacidad de respuesta de alta frecuencia.Una configuración típica incluye un condensador de 0.33 µF en la entrada y un condensador de 0.1 µF en la salida de los 7805 reguladores.Esta configuración garantiza la filtración óptima de ruido de alta frecuencia y la estabilización de voltaje.

Análisis de circuito IC 7805

El IC 7805 incluye un transistor importante (Q16) responsable de administrar meticulosamente el flujo de corriente entre los pines de entrada y salida, lo que entrega consistentemente un voltaje de salida de 5 voltios.Esta función de regulación depende de la referencia BANDGAP básica del IC, que mantiene diligentemente la estabilidad de voltaje.Si alguna fluctuación de voltaje asciende, la referencia de BANDGAP produce rápidamente una señal de error.

La señal de error producida se amplifica significativamente mediante un amplificador de error, lo que hace que las discrepancias sean más notables para un ajuste efectivo.Esta señal amplificada influye en el transistor de salida con la ayuda de otro transistor (Q15), ajustando el proceso de regulación para garantizar una salida de voltaje suave y estable.Todo este procedimiento se asemeja a un circuito de retroalimentación finamente ajustado que se encuentra en los sistemas de control avanzados, abordando incluso desviaciones menores rápidamente para mantener la estabilidad.

Para mejorar la confiabilidad, el 7805 IC incorpora varios circuitos protectores.

• Mecanismos de apagado térmico: estos mecanismos mitigan los riesgos asociados con el sobrecalentamiento, principalmente en condiciones de alta carga.Esta medida preventiva se emplea con frecuencia en aplicaciones de fabricación arriesgadas para evitar fallas catastróficas.

• Mecanismos de manejo de corriente: el IC está equipado para administrar corrientes excesivas de entrada y salida, ofreciendo salvaguardas efectivas contra condiciones de cortocircuito y situaciones de sobrecarga.

Mejora de la escala de salida

El regulador de 7805 voltaje emplea una referencia de banda de banda conectada característicamente al circuito de retroalimentación de todo el chip.Este diseño intrínseco garantiza una regulación de voltaje de salida altamente confiable y estable.A medida que la salida se acerca a 5V, un divisor de voltaje escala con precisión esta salida a un establo de 3.75V para la referencia de BandGap.Este voltaje escalado juega un papel importante en el mantenimiento de la precisión y estabilidad de la salida.

Cualquier fluctuación en el voltaje de salida causará una variación correspondiente en la señal de error.Esta señal de error actúa como un mecanismo de retroalimentación importante.Ajusta dinámicamente la corriente a través del transistor de salida hasta alcanzar la salida de 5V deseada.A menudo puede encontrar que el diseño de tales bucles de retroalimentación mejora significativamente el rendimiento de los dispositivos electrónicos.Asegurar la salida de voltaje constante a pesar de los cambios en las variaciones de voltaje de carga o entrada hace que este sea un aspecto adecuado del diseño confiable.En las aplicaciones cotidianas, la confiabilidad de este mecanismo de retroalimentación es dominante.Por ejemplo, en el diseño de la fuente de alimentación, mantener la estabilidad del voltaje de salida previene el daño a los componentes sensibles aguas abajo.

El circuito de retroalimentación debe diseñarse y probarse meticulosamente en varias condiciones para garantizar la robustez.Las ideas obtenidas de aplicaciones de campo extensas demuestran que un bucle de retroalimentación bien ajustado minimiza los tiempos de respuesta transitoria y mejora la estabilidad general del sistema.Estas experiencias de campo proporcionan un tesoro de información que puede guiar diseños más eficientes.Para mejorar aún más la precisión del sistema, se pueden emplear ciertas prácticas de diseño.Selección de resistencias de alta precisión para el divisor de voltaje.Asegurar condiciones de bajo ruido para la referencia de BandGAP.Se ha demostrado que tales prácticas reducen de manera efectiva las perturbaciones de las señales y mejoran la precisión de la regulación de voltaje.Al diseñar sistemas más grandes, estos factores deben considerarse meticulosamente para mantener un rendimiento constante en todas las condiciones de funcionamiento.Un sistema sintonizado con precisión ofrece un rendimiento no solo mejorado, sino también una sensación satisfactoria de elaborar algo excelente.

Aplicaciones del regulador de voltaje 7805

El 7805 IC se puede encontrar en muchas aplicaciones, debido a su versatilidad y robustez.Se utiliza en numerosos dominios, incluidos reguladores de salida fija, configuraciones únicas para voltajes positivos y negativos, reguladores de salida ajustables, reguladores de corriente y sistemas que necesitan suministros duales regulados.

Reguladores de salida fija

Uno de los usos más comunes del 7805 IC es mantener una salida constante de 5V, independientemente de las variaciones de voltaje de entrada.Esta función es una base para garantizar un rendimiento constante en los circuitos electrónicos.Por ejemplo, en entornos de laboratorio donde se requiere un control de voltaje preciso, el 7805 sirve como una solución confiable para mantener condiciones estables para experimentos y pruebas.

Reguladores de voltaje positivo en configuraciones de voltaje negativo

Si bien es principalmente un regulador de voltaje positivo, el 7805 también se puede configurar para regular los voltajes negativos.Puede lograr esto empleando componentes adicionales como condensadores y resistencias estratégicamente.Esta configuración es principalmente valiosa para usted trabajando con sistemas heredados, proporcionando una forma de mantener la compatibilidad sin requerir una revisión completa de la infraestructura.

Reguladores de salida ajustables

El IC 7805 se puede adaptar para proporcionar salidas de voltaje ajustables.Al integrar resistencias externas y potenciómetros, el dispositivo satisface las diferentes necesidades de voltaje, lo que lo hace invaluable en entornos de creación de prototipos y desarrollo.Esta flexibilidad simplifica el proceso de diseño, lo que le permite probar múltiples componentes sin requerir varios modelos reguladores.

Reguladores actuales

Cuando se combina con los circuitos apropiados, el IC 7805 también puede actuar como regulador de corriente.Esto es especialmente beneficioso en las aplicaciones donde la corriente estabilizada es peligrosa, como los controladores LED y los circuitos de carga de la batería.En la práctica, la regulación de corriente constante prolonga la longevidad del dispositivo y garantiza un rendimiento óptimo, lo que lo convierte en un componente clave en diseños electrónicos duraderos.

De suministros regulados

Los sistemas que requieren suministros de doble voltaje pueden beneficiarse del 7805 IC.Puede entregar una salida de voltaje positivo estable, mientras que otro regulador de voltaje administra el suministro negativo.Por ejemplo, los amplificadores operativos a menudo necesitan suministros de doble alimentación para un funcionamiento adecuado.La implementación del 7805 en tales configuraciones simplifica la gestión de energía y mejora la confiabilidad general del sistema.

Aplicaciones electrónica de consumo

El 7805 IC extiende su utilidad a la electrónica de consumo cotidiana, demostrando su valor práctico en escenarios reales.

• Medidores de inductancia: el 7805 garantiza la precisión de las mediciones de inductancia con un suministro de voltaje estable requerido para lecturas sin errores.

• Cargadores telefónicos: a menudo se usan para mantener corrientes de carga constantes, el 7805 protege los teléfonos del daño por exceso de voltaje.

• Reproductores de CD portátiles: proporciona estabilidad de voltaje, evitando problemas de rendimiento y extendiendo la vida útil de la electrónica.

• Extensiones de control remoto infrarrojos: el 7805 garantiza un funcionamiento constante de sistemas infrarrojos, manteniendo la comunicación entre dispositivos durante largos períodos.

• Suministros de energía UPS: el 7805 proporciona la regulación deseada para proteger la electrónica sensible de los picos e interrupciones de potencia.

Circuitos de cronómetro

Al diseñar circuitos de cronómetro, el IC 7805 garantiza una medición precisa del tiempo al proporcionar un suministro estable a los componentes de tiempo.Esta aplicación se utiliza en escenarios que exigen cronometraje preciso, como pruebas de laboratorio, tiempo deportivo y otras actividades de medición peligrosas.La amplia gama de aplicaciones del 7805 IC muestra su confiabilidad y adaptabilidad, por lo que es una piedra angular en el panorama del regulador electrónico.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué funciones realiza un regulador de 7805 voltaje?

El regulador de 7805 voltaje garantiza una salida continua de +5V, incluso cuando el voltaje de entrada experimenta fluctuaciones.Al mantener este voltaje estable, sirve como un componente importante para alimentar numerosos dispositivos electrónicos.Lo encontrará implementado en diversas aplicaciones, electrodomésticos y sistemas industriales.

2. ¿Cuánto voltaje puede administrar el 7805?

Con una capacidad de voltaje de entrada que varía de 7V a 35V, el regulador de 7805 voltaje proporciona constantemente una salida de +5V.Este amplio rango de entrada muestra su versatilidad en diferentes escenarios, incluso cuando los voltajes de entrada no están estrictamente regulados.El uso real destaca su capacidad para mantener la confiabilidad en todo el rango de entrada y la salud y la longevidad de los componentes conectados.Esto lo hace adaptable a numerosos entornos electrónicos.

3. ¿Cuál debería ser la temperatura de funcionamiento para un regulador de 7805 voltaje?

La temperatura de funcionamiento estándar para un regulador de 7805 voltaje cae entre 0 ° C y 125 ° C.Sin embargo, los modelos específicos pueden venir con rangos de temperatura calificados de manera diferente basados ​​en las especificaciones de los fabricantes para abordar distintos entornos u demandas operativas.Los métodos efectivos de gestión del calor, como disipadores de calor o ventiladores de enfriamiento, a menudo se aplican para mantener niveles de temperatura óptimos y satisfacer las necesidades de aplicación de alta demanda.Esto garantiza las funciones del regulador de manera eficiente dentro de sus parámetros operativos.

4. ¿Cómo difiere un LM7805 de un 7805?

Tanto LM7805 como 7805 denotan el mismo tipo de regulador de voltaje, con "LM" que representa el código del fabricante, como el semiconductor nacional (ahora Texas Instruments).Ambos ofrecen una salida fija de +5V.Si bien sus características centrales son idénticas, el etiquetado puede indicar distinciones específicas del fabricante y estándares de control de calidad.La decisión de usar uno sobre el otro generalmente depende de la preferencia de la marca o la disponibilidad del mercado.
