BSS138 Principios y aplicaciones de diseño MOSFET

Este artículo profundiza en los detalles del BSS138 MOSFET, explorando sus características, aplicaciones y las consideraciones necesarias al implementarlo en diseños de circuitos.Desde comprender sus propiedades básicas hasta examinar aplicaciones prácticas y alternativas, la discusión proporciona una descripción completa que lo ayuda a optimizar proyectos electrónicos para un mejor rendimiento y compatibilidad.

Catalogar

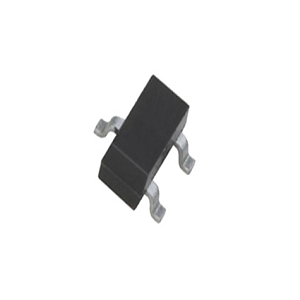

Comprender el BSS138 MOSFET

El BSS138 pertenece a la familia de MOSFET de canales N, reconocido por su baja resistencia de 3.5 ohmios y una capacitancia de entrada de 40 pf.Este MOSFET específico está diseñado para operaciones de nivel lógico dentro de los paquetes de dispositivo de montaje en superficie (SMD).Capaz de completar un interruptor en solo 20 ns, el BSS138 es un ajuste ideal para aplicaciones de alta velocidad y de bajo voltaje.Su uso abarca varios dispositivos portátiles, como los teléfonos celulares, donde su rendimiento eficiente se hace evidente.

El MOSFET presenta un voltaje umbral bajo de 0.5V, lo que mejora la eficiencia en numerosos circuitos.El BSS138 puede manejar una corriente continua de 200MA y una corriente máxima de hasta 1A.Exceder estos límites corre el riesgo de dañar el componente, un factor que requiere atención cuidadosa.El BSS138 funciona de manera confiable en tareas de señal pequeña.Sin embargo, sus limitaciones en el manejo actual del manejo de la consideración reflexiva en aplicaciones con cargas más altas.Para ejemplos prácticos, al ensamblar dispositivos limitados con energía, es necesario mantenerse consciente de estas limitaciones para eludir las posibles fallas del circuito.

Alternativas y equivalentes

• 2N7000

• 2N7002

• NTR4003

• FDC558

• FDC666

• BS170

• IRF3205

• Irf540n

• IRF1010E

• 2N7000

• BS170N

• FDN358P

• BSS84

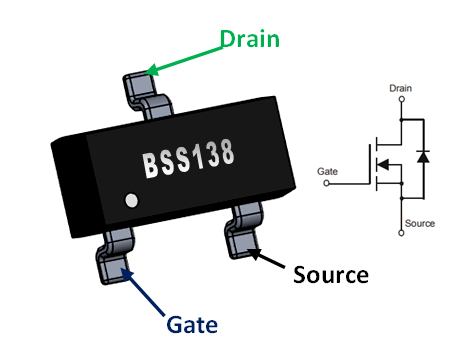

Configuración de PIN de BSS138 MOSFET

Fuente (pin 1)

Este terminal sirve como punto de salida para la corriente que fluye a través del MOSFET.La gestión actual en este terminal es buena para un rendimiento óptimo del circuito.Muchos a menudo se centran en minimizar la resistencia en la conexión de origen, un esfuerzo que es gratificante en aplicaciones de alta frecuencia donde cada miliohm cuenta.Un flujo de corriente eficiente puede conducir no solo a las ganancias de rendimiento, sino también a una mayor satisfacción al lograr la delicadeza técnica.

Puerta (pin 2)

Este terminal modula la conexión entre la fuente y el drenaje, controlando el sesgo de MOSFET.La velocidad a la que los interruptores de la puerta afecta la eficiencia de la energía general, un detalle que no solo afecta el análisis de rendimiento, sino que también se enorgullece de elaborar un circuito de funcionamiento sin problemas.La capacitancia de la puerta es un factor clave en esta modulación, con sus implicaciones para los tiempos de conmutación y la precisión de voltaje que requiere ajustes delicados y ajuste fino.

Drenaje (pin 3)

La corriente ingresa a través de este terminal, y la capacidad del drenaje para manejar esta afluencia dicta la capacidad de carga de trabajo de MOSFET.Esto implica salvaguardar contra el estrés térmico, una práctica que a menudo involucra técnicas de manejo térmico como disipadores de calor y diseños optimizados de PCB.La satisfacción derivada de un drenaje eficiente bien refrigerado no es simplemente técnica;Ver un diseño resistir niveles de potencia más altos sin degradación trae una sensación de logro a cualquiera.

Especificaciones de BSS138 MOSFET

Especificación	Valor
Tipo	Nivel lógico MOSFET de canal N
Resistencia en el estado	3.5 ohmios
Corriente de drenaje continuo (ID)	200 MA
Voltaje de fuente de drenaje (VDS)	50 V
Voltaje de umbral de puerta mínimo (VGS)	0.5 V
Voltaje de umbral de puerta máximo (VGS)	1.5 V
Encender el tiempo	20 ns
Apagar el tiempo	20 ns
Paquete	SOT23 SMD
Voltaje de fuente de drenaje (VDSS)	50 V
Voltaje de fuente de puerta (VGSS)	± 20 V
Corriente de drenaje continuo (id) a t = 25 ° C	0.22 A
Corriente de drenaje pulsado	0.88 a
Disipación de potencia máxima	300 MW
Rango de temperatura de operación y almacenamiento	-55 ° C a +150 ° C
Temperatura máxima de plomo para soldar	300 ° C
Resistencia térmica	350 ° C/W
Capacitancia de entrada	27 pf
Capacitancia de salida	13 PF
Capacitancia de transferencia inversa	6 pf
Resistencia de la puerta	9 ohmios

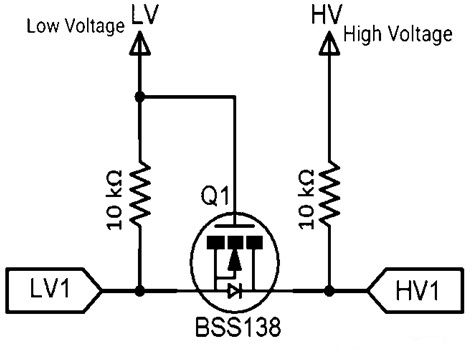

Diagrama de circuito MOSFET BSS138

La integración de un MOSFET BSS138 como una palanca de cambios de nivel bidireccional implica una conexión cuidadosa tanto con un lado de bajo voltaje (3.3V) como de alto voltaje (5V).La puerta del MOSFET se conecta al suministro de 3.3V, su fuente se enlaza al bus de bajo voltaje y el drenaje se ata al bus de alto voltaje.Esta configuración garantiza un cambio de nivel lógico bidireccional sin problemas, lo que permite que los dispositivos con voltaje variable deben comunicarse de manera segura.

Estado de espera

Sin una señal de entrada, la salida permanece alta en 3.3V o 5V, confirmada a través de las resistencias R1 y R2.El MOSFET permanece en un estado apagado (0V VGS).Esta configuración predeterminada minimiza el uso innecesario de energía y mantiene la estabilidad del circuito.Se requiere seleccionar valores de resistencia apropiados para un rendimiento estable en espera.

Lado de bajo voltaje tirado bajo

La reducción del lado de bajo voltaje a 0V activa el MOSFET, causando una señal de salida baja en el lado de alto voltaje.Esta transición se utiliza para protocolos de comunicación que requieren dichos cambios y la transmisión de datos de alta velocidad en configuraciones de voltaje mixto.

Lado de alto voltaje tirado bajo

Bajar el voltaje en el lado de alto voltaje enciende el MOSFET, generando una señal de bajo nivel coincidente en ambos lados.Este cambio bidireccional aumenta la flexibilidad y la funcionalidad del sistema.Mejorar los atributos de conmutación de MOSFET puede elevar aún más la confiabilidad y eficiencia del sistema, especialmente en las aplicaciones que necesitan un control de voltaje preciso.A través de estas observaciones completas, está claro que el nivel de lógica bidireccional que cambia no solo une diferentes voltajes sino que también fortalece el proceso de comunicación, asegurando tanto su integridad como su resiliencia.

Aplicaciones BSS138 MOSFET

Circuitos de bajo voltaje/corriente

El BSS138 se ha ganado una reputación en aplicaciones de bajo voltaje y baja corriente, gracias a sus características eléctricas encomiables.Su voltaje de umbral bajo le permite activarse a voltajes mínimos, lo que lo convierte en una opción ideal para dispositivos operados por batería y electrónica portátil.Esta calidad se ha vuelto cada vez más relevante en la electrónica contemporánea, impulsada por la apremiante necesidad de eficiencia energética.A medida que avanza la tendencia hacia la miniaturización, componentes como el BSS138, capaces de funcionar de manera efectiva a voltajes reducidos, juegan un papel en la extensión de la duración de la batería y permiten diseños de dispositivos más compactos.

Cancillineros de nivel lógico bidireccional

Un uso para BSS138 está en palancas de nivel lógico bidireccional.Estos dispositivos son fundamentales para garantizar una comunicación fluida entre diferentes sistemas que operan a niveles de voltaje variados.Dicha característica es invaluable en configuraciones complejas donde múltiples microcontroladores o sensores con diversos requisitos de voltaje deben integrarse sin problemas.El rendimiento confiable del BSS138 mantiene la integridad de la señal, lo que a su vez mejora la eficiencia y la funcionalidad de los sistemas electrónicos.Esta aplicación se ve con frecuencia en proyectos de microcontroladores donde la integración de sensores y periféricos requiere una coincidencia de nivel de voltaje para una comunicación adecuada.

Convertidores DC-DC

El BSS138 resulta importante en el diseño de convertidores DC-DC, especialmente en escenarios que requieren una regulación de voltaje eficiente.Estos convertidores son centrales tanto en la electrónica de consumo como en los sistemas industriales, donde se requiere la estabilidad del voltaje de salida de una entrada inestable.Debido a su baja resistencia en el estado, el BSS138 minimiza las pérdidas de conducción, lo que aumenta la eficiencia de conversión.Dicha eficiencia es especialmente buena en aplicaciones sensibles a la energía como los sistemas de energía renovable y los dispositivos electrónicos portátiles, donde la duración de la batería y el rendimiento de la conservación de energía impactan.

Resistencia de bajo estado

En situaciones que exigen una resistencia mínima en el estado, se destaca el BSS138 MOSFET.Esta característica reduce la disipación de potencia, mejorando la gestión térmica y el rendimiento general del dispositivo.Tome las alimentaciones de conmutación como ejemplo, aquí, la baja resistencia en el estado garantiza una transferencia de potencia efectiva y una generación mínima de calor, aumentando la confiabilidad y la longevidad de los componentes electrónicos.El rendimiento térmico mejorado también hace que el BSS138 sea adecuado para diseños electrónicos compactos de alta densidad donde se necesita la gestión de la disipación de calor.

Sistemas de gestión de energía electrónica y gestión de energía

En el dominio en expansión de la modificación electrónica, el BSS138 se emplea en vehículos eléctricos y otras innovaciones de mobililidad electrónica.La gestión de energía eficiente se usa para el rendimiento, la seguridad y la durabilidad de estos sistemas.Las características del BSS138 respaldan los requisitos estrictos para la baja pérdida de energía y la alta confiabilidad en los circuitos de distribución y gestión de energía dentro de los vehículos eléctricos.Este MOSFET es igualmente valioso en los sistemas de energía renovable, donde la conversión de energía competente y la gestión influyen en el rendimiento y la sostenibilidad del sistema.A medida que avanzan estas tecnologías, componentes como el BSS138 continuarán impulsando su desarrollo.
