El amplificador operativo TL074: especificaciones y uso

Un amplificador operativo, comúnmente conocido como amplificador operacional, juega un papel en el campo de la electrónica, que sirve a la función principal de amplificar señales eléctricas débiles.Este artículo analiza más de cerca el amplificador operativo TL074, arrojando luz sobre sus características únicas y examinando sus usos prácticos en varios escenarios, desde simples circuitos hasta sistemas electrónicos complejos.La discusión tiene como objetivo proporcionar información en profundidad y desentrañar los matices de este componente versátil, revelando su importancia e impacto en la electrónica.

Catalogar

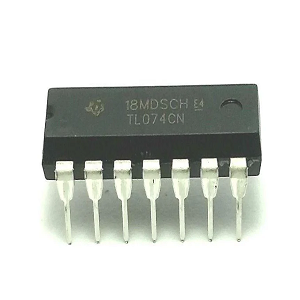

Descripción general del amplificador operativo TL074

El TL074 es un amplificador operacional versátil quad, notable para sus entradas JFET.Integrando cuatro amperios operacionales en un solo chip, emplea una combinación de transistores de unión bipolar de alto voltaje (BJTS) y transistores de efecto de campo de unión (JFET), lo que lleva a varias propiedades notables.

Sesgo de entrada baja y corrientes de compensación

El TL074 está marcado por su bajo sesgo de entrada y sus corrientes de compensación, lo que garantiza la estabilidad en diversas condiciones.Esto es favorable en aplicaciones de precisión donde se necesitan una deriva y desviación mínima.Por ejemplo, en los sistemas de medición, mantener la integridad de la señal sin fluctuación ayuda a evitar las inexactitudes.El diseño del TL074 mitiga efectivamente problemas potenciales, contribuyendo a una mayor confiabilidad.

Tasa de matriz alta

Con una velocidad de juego notablemente alta, el TL074 es ideal para aplicaciones que necesitan cambios rápidos en el voltaje de salida.Este rasgo aumenta el rendimiento en la velocidad de priorización de sistemas, como la preamplificación de audio.La respuesta inmediata a las señales de entrada garantiza que las señales de audio se procesen con alta fidelidad, evitando el retraso que podría comprometer la calidad del sonido.

Niveles mínimos de distorsión armónica y ruido

El diseño del TL074 apunta a una distorsión armónica mínima y bajos niveles de ruido, lo que lo hace perfecto para aplicaciones de audio.En la práctica, cuando se usa en la preamplificación de audio, introduce un ruido insignificante, preservando así la claridad del sonido original.Los sistemas de audio modernos, particularmente aquellos que prometen alta fidelidad, dependen de tales características para crear una experiencia auditiva inmersiva.

Ajuste de compensación de entrada y compensación de frecuencia interna

El TL074 proporciona ajuste de compensación de entrada, lo que le permite ajustar el rendimiento del amplificador a las necesidades específicas.Junto con la compensación de frecuencia interna, esta característica garantiza la estabilidad y el rendimiento óptimo en varias frecuencias operativas.En los circuitos complejos, la calibración precisa puede aumentar la eficiencia y precisión del sistema general.

Ausencia de problemas de enganche

La estabilidad operativa se ve mejorada por el diseño del TL074, que funciona sin problemas de enganche.Esta confiabilidad es una bendición en la electrónica industrial y de consumo, donde se valora el rendimiento constante en diferentes condiciones.Los mecanismos a prueba de fallas integrados en el TL074 reducen los requisitos de mantenimiento y extienden la vida útil de los sistemas electrónicos.

Variantes familiares

• TL071

• TL072

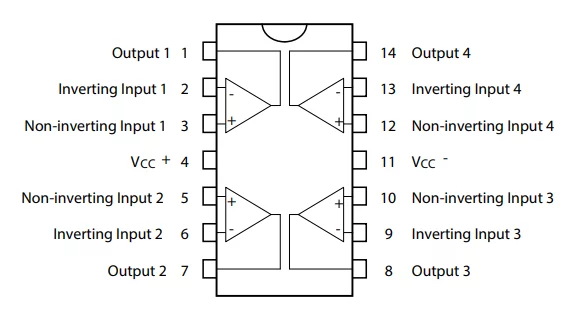

Pinout del TL074 IC

El TL074 integra una configuración de 14 pines, lo que permite la adaptabilidad en diversas aplicaciones.

Nulling o compensación de compensación

Pins 1 y 5: estos pines se utilizan para el anillo o compensación de compensación.Conectar componentes externos aquí ayuda a minimizar el voltaje de compensación, que ajusta la precisión del amplificador operativo.Dicha precisión se busca en tareas que requieren alta precisión, incluido el procesamiento y la instrumentación de señales analógicas.

Entradas invertidas

Pins 2 (a), 9 (b), 6 (c), 13 (d): cada amplificador en el TL074 tiene su entrada invertida.Este detalle permite la implementación de varias configuraciones de circuito, facilitando la amplificación estable y adaptable a través de diversos mecanismos de retroalimentación.

Entradas no inviertas

Pins 3 (a), 10 (b), 5 (c), 12 (d): estas son las entradas no inversor para cada amplificador.El diseño equilibrado de las entradas invertidas y no inversas admite la amplificación diferencial para lograr una alta relación de rechazo en modo común (CMRR).Esto es bueno para aplicaciones sensibles al ruido.

Conexiones de la fuente de alimentación

Pins 4 (V-) y 11 (V+): estos pines atienden a los suministros de energía negativos y positivos, respectivamente.Esta configuración de la fuente de alimentación dividida mejora el rango dinámico del amplificador, promueve la fidelidad de la señal y reduce el riesgo de saturación en circuitos analógicos.

Salidas de amplificador

Pins 7 (a), 8 (b), 9 (c), 14 (d): cada amplificador presenta un pin de salida dedicado, asegurando rutas de señal aisladas.Esto minimiza la diafonía y los refuerzos en la integridad general de la señal, lo cual es ventajoso en los sistemas que requieren un procesamiento de señal simultánea.

La estructuración deliberada del PINOUT del TL074 admite una gestión de señales precisa y un control exhaustivo, maximizando su rendimiento en una variedad de entornos electrónicos, desde aplicaciones de audio hasta sistemas de control industrial.La disposición cuidadosa de las entradas invertidas y no inversas, junto con conexiones de salida y potencia especializadas, resalta la capacidad del TL074 para un procesamiento de señal constante y confiable.

Especificaciones de TL074

Especificación	Valor
Configuración de paquetes	Patio
Paquetes disponibles	PDIP de 14 pines, TSSOP, SO-14
Voltaje de operación típico	± 15V
Voltaje de funcionamiento máximo	36V
Corriente de sesgo de entrada	65 PA
Tiempo de transición máximo/retraso de propagación (PD)	29 ns
Relación de rechazo de modo común (CMRR)	100 dB
Voltaje de entrada de bajo nivel	0.8V
Voltaje de compensación de entrada	10 MV
Corriente de sesgo de entrada	200 na
Corriente de compensación de entrada	100 na
Corriente de suministro	2.5 Ma
Ritmo	13 V/µs
Disipación de potencia	680 MW
Corriente de cortocircuito de salida	60 Ma
Voltaje de entrada diferencial	± 30V
Rango de voltaje de entrada común de entrada	-12V a +15V
Ganancia de voltaje de señal grande	200 V/MV
Relación de rechazo de la fuente de alimentación (PSRR)	86 dB
Protección de cortocircuito de salida	Sí

TL074 Técnicas de amplificador operacional

Para aprovechar al máximo el amplificador operativo TL074 y aprovechar sus capacidades robustas, aquí hay una guía detallada para seguir:

Conecte el pin 4 a la fuente de alimentación positiva y el PIN 11 a la fuente de alimentación negativa.Asegúrese de que los niveles de voltaje estén dentro del rango especificado.Esta vigilancia no solo previene el daño, sino que también fomenta un rendimiento confiable, lo que permite que el amplificador funcione sin problemas.

Amplificador operativo 1: las señales de entrada están conectadas a los pines 2 y 3. La salida emerge del pin 1.

Amplificador operativo 2: Las señales de entrada están vinculadas a los pines 5 y 6. La salida se extrae del pin 7.

Amplificador operativo 3: Las señales de entrada deben ir a los pines 9 y 10. La salida se deriva del pin 8.

Amplificador operativo 4: Las señales de entrada deben enrutarse a los pines 12 y 13. La salida se obtiene del pin 14.

Las configuraciones antes mencionadas admiten la operación perfecta del amplificador TL074 en aplicaciones variadas.Por ejemplo, en los circuitos de amplificación de audio, tales conexiones conservan una alta fidelidad y minimizan el ruido.La precisión en el cableado se correlaciona directamente con la reducción de errores y la pureza de la señal.Para elevar aún más el rendimiento del TL074 en sus proyectos:

Condensadores de desacoplamiento: condensadores de posición cercanos a los pines de la fuente de alimentación.Esto ayuda a filtrar el ruido de alta frecuencia y se considera ampliamente una técnica estabilizadora en diseños electrónicos.

Diseño de PCB adecuado: asegúrese de que las rutas de señal sean lo más cortas posible y mantengan la separación entre las trazas de entrada y salida.Esta táctica reduce la diafonía y la interferencia, un detalle que los diseñadores experimentados de PCB entienden que son buenos para un rendimiento óptimo del circuito.

Gestión térmica: vigile la temperatura para evitar problemas de sobrecalentamiento.Los métodos de hundimiento de calor adecuados pueden ayudar a controlar el fugitivo térmico, preservando la función del amplificador a largo plazo.

Terminar pines no utilizados en los amplificadores operacionales TL074

El manejo adecuado de los pines no utilizados en el AMP OP TL074 puede influir en gran medida en el rendimiento y la confiabilidad de un circuito.Al abordar este aspecto con cuidado, podemos mejorar la precisión y la fiabilidad del diseño.

Método de conexión

Para administrar los terminales OP-APP no utilizados de manera efectiva, conecte la entrada de inversión a la salida.A continuación, conecte la entrada no inversa a una fuente de voltaje estable dentro de los límites de suministro del circuito integrado.Este método ayuda a estabilizar el amplificador operacional, reduciendo las ineficiencias causadas por pines flotantes o no terminados.

Prevención de oscilaciones y ruido

La terminación incorrecta puede conducir a oscilaciones no deseadas y ruido eléctrico.Estos problemas a menudo surgen en aplicaciones de alta precisión donde el mantenimiento de la integridad de la señal es excelente.Conectar la entrada de inversión a la salida configura el amplificador OP como seguidor de voltaje, que reduce las oscilaciones.La conexión a tierra de la entrada no inversa asegura un potencial de referencia estable, minimizando aún más el ruido.

Estrategias de implementación

La atención al detalle al finalizar los componentes no utilizados puede aumentar el rendimiento del sistema.En Breadboards o PCB, conecte las entradas no invertidas a un voltaje conocido como la tierra o un voltaje de referencia.Esto evita la recogida e interferencia de señal inadvertida, fomentando un entorno electrónico más robusto y estable.

Protección contra variaciones de suministro de energía

La terminación adecuada salvaguarda el amplificador operacional contra las variaciones de la fuente de alimentación.Dichas variaciones pueden desencadenar un comportamiento inesperado en pines no terminados, degradando el rendimiento con el tiempo.Adherirse a las prácticas de terminación recomendadas ayuda a mantener la integridad de las condiciones de funcionamiento del amplificador operacional, asegurando un rendimiento constante incluso bajo diferentes escenarios de potencia.

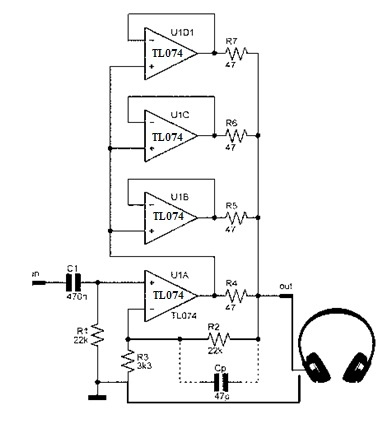

Utilización del circuito amplificador de auriculares TL074

El TL074 OP-APP demuestra ser una parte importante de la creación de un circuito de amplificador de auriculares confiable, fácilmente alimentado por una batería de 9V.Esta configuración puede conducir la unidad de auriculares proporcionando hasta 200 MW de potencia en una carga de 32 ohmios, por lo que es ideal para una reproducción de audio de alta calidad en sus dispositivos de escucha.

Ventajas del uso de TL074 en los amplificadores de auriculares

Seleccionar el AMP OP TL074 para la amplificación de auriculares ofrece múltiples beneficios.Una ventaja notable es su capacidad para amplificar las señales de bajo nivel con una distorsión mínima, lo que ayuda a mantener la fidelidad del audio original.El uso del TL074 también garantiza que el amplificador sea eficiente al tiempo que reduce el consumo de energía, extendiendo así la vida útil de la batería de 9V.Además, el TL074 a menudo se prefiere por su excelente rendimiento de ruido y su amplio ancho de banda.

Diseño e implementación de circuitos

El circuito amplificador de auriculares que incorpora el TL074 generalmente incluye una configuración que logra una ganancia de voltaje de 7.6 veces (17.6 dB).Este nivel de ganancia es adecuado para elevar las señales comunes de nivel de línea en un grado adecuado para conducir directamente auriculares.El circuito presenta mecanismos de retroalimentación que estabilizan la ganancia y garantizan un rendimiento constante.También se requiere considerar aspectos prácticos al ensamblar el circuito.Es necesario utilizar las técnicas de soldadura de alta calidad y las estrategias de diseño de PCB apropiadas para evitar problemas de ruido y garantizar una operación confiable a largo plazo.Los errores comunes en el diseño y el ensamblaje pueden conducir a oscilaciones o ruido excesivo, lo que compromete la efectividad del circuito.

Mejorar el rendimiento de audio

El ajuste fino del circuito en aplicaciones prácticas puede mejorar su rendimiento.La incorporación de condensadores para filtrar el ruido de alta frecuencia y garantizar que todas las conexiones estén seguras y bien aisladas puede mejorar en gran medida la salida de audio.Esta atención al detalle en la construcción es típica en diseños de amplificadores de alta gama.

Aplicaciones del amplificador operacional TL074

Circuitos de impedancia de entrada alta

Debido a su alta impedancia de entrada, el TL074 es ideal para circuitos que requieren efectos de carga insignificantes.Interfacería del sensor, asegura una interferencia mínima con la salida del sensor.El acondicionamiento de la señal, preserva la fidelidad de las señales de fuentes de baja potencia, lo que lleva a un procesamiento posterior más preciso.

Comparadores y amortiguadores

Emplear el TL074 como comparadores y tampones puede mejorar la estabilidad y la claridad de la señal en los sistemas digitales y analógicos.Comparadores, permiten la detección de nivel de voltaje y la generación de pulsos en sistemas de control automatizados.Buffers, ayudan a aislar diferentes etapas de circuito para mantener la integridad de los dispositivos de comunicación donde la precisión es excelente.

Bloques de ganancia de CC y seguidores de voltaje

La versatilidad del TL074 para proporcionar bloques de ganancia de CC y seguidores de voltaje garantiza la amplificación y el amortiguación sin introducir cambios de fase o degradación de la señal.La computación analógica resulta invaluable en tareas computacionales donde se requiere la precisión de la ruta de la señal de CC.Procesamiento de señales Mantenga la fidelidad de la señal procesada.

Integradores, amplificadores de amplificadores, sumadores y filtros

Utilizar el TL074 para integradores, sumar amplificadores, sumadores y filtros permite la manipulación de señal avanzada.Los integradores y los amplificadores de suma juegan un papel en las consolas de mezcla de audio, combinando múltiples señales de audio con alta fidelidad.En las aplicaciones de control, los filtros y los sumadores aseguran respuestas del sistema estables y precisas.La computación analógica se usa en circuitos que requieren manipulaciones matemáticas complejas.

Convertidores, osciladores y rectificadores de AC/DC

El TL074 sobresale en circuitos que involucran la conversión de CA/DC, la oscilación y la rectificación debido a su rendimiento robusto.Las fuentes de alimentación admiten una provisión de potencia de CC consistente y confiable.Las señales oscilantes son buenas para la generación de reloj en circuitos digitales.La gestión de energía facilita la conversión de señales de CA a DC.

Suministros de alimentación, fuentes de corriente, amplificadores de instrumentación, comparadores de voltaje

El TL074 es una excelente opción para aplicaciones de precisión en fuentes de alimentación y fuentes actuales gracias a sus características bajas de desplazamiento.

Amplificadores de instrumentación: su alta impedancia de entrada y la corriente de bajo sesgo mejoran la precisión de la medición.

Comparadores de voltaje: mantienen la consistencia en la conversión analógica a digital y otras tareas de comparación, vital para un rendimiento confiable.

La combinación del TL074 de alta impedancia de entrada y corriente de bajo sesgo es particularmente beneficiosa en los preamplificadores de audio.

Preamplificadores de audio: estas características reducen la distorsión y el ruido, para una calidad de sonido superior.

Equipo de audio: estas características contribuyen a una reproducción de sonido más clara y precisa en aplicaciones de audio de alta fidelidad.

Conclusión

El amplificador operacional TL074, un amp de quad de alta velocidad con entradas JFET, se destaca con su combinación distintiva de bajo sesgo de entrada, tasa de treulación alta y voltaje y corriente de desplazamiento mínimo.Empaquetado en múltiples formatos, el TL074 se integra sin problemas con diversos requisitos de diseño, asegurando la flexibilidad y para lograr sus visiones únicas.Entonces, si su búsqueda de diseño es eficiente, confiable y de alto rendimiento de sistemas electrónicos, el amplificador operativo TL074 es la opción atractiva.
