Comprender el TPS54331DR: características, aplicaciones y configuración

El TPS54331DR es un convertidor de dinero flexible hecho para controlar efectivamente la potencia.Puede administrar voltajes de entrada de hasta 28 V y proporcionar corrientes de salida de hasta 3A.Este artículo analiza sus características principales, una amplia gama de usos y detalles prácticos de configuración.

Catalogar

Introducción al TPS54331DR

El TPS543331DR es un convertidor reductor (dólar) con un límite de entrada de voltaje de 28V y una capacidad de salida de 3a.Tiene un MOSFET de lado alto RDS bajo y cambia automáticamente a un modo Eco durante las cargas de luz para mejorar la eficiencia.En aplicaciones con batería, su corriente de apagado de 1 µA es particularmente útil.Utiliza el control de modo corriente con compensación de pendiente interna, facilita la compensación externa y reduce el número de piezas adicionales necesarias.También funciona con condensadores de salida de cerámica.Un divisor de resistencia puede ajustar la histéresis del bloqueo de la subconocencia de entrada.La protección transitoria de sobrevoltaje incorporado evita los picos de voltaje durante el inicio o los cambios repentinos en la potencia.Como resultado, el TPS54331DR a menudo se usa en áreas como gestión de energía, iluminación LED, automatización industrial y cargadores de vehículos eléctricos.

Características clave del TPS54331DR

El TPS54331DR es un dispositivo flexible utilizado en muchos sistemas electrónicos diferentes.Su modo Eco ayuda a ahorrar la duración de la batería en dispositivos portátiles mejorando la eficiencia durante el uso de baja potencia.El sistema de control que utiliza facilita el proceso de diseño al reducir la cantidad de componentes que los ingenieros deben agregar, lo que ayuda a acelerar el desarrollo de proyectos.

El TPS54331DR funciona con condensadores de cerámica, que son conocidos por ser estables y confiables, incluso cuando las temperaturas y las frecuencias cambian.Esta característica hace que el dispositivo se ajuste a una amplia gama de configuraciones.También protege contra picos de voltaje repentino, lo que puede ocurrir cuando un sistema alimenta o experimenta cambios en el uso de energía.Esta protección es muy útil en los sistemas industriales, donde el manejo suave de los cambios de potencia es importante para evitar daños.

Alternativas a TPS54331DR

Al considerar alternativas al TPS54331DR, debe observar las necesidades de su aplicación específica.Aquí hay algunos modelos que ofrecen funciones similares:

• TPS54331D: Muy similar al TPS54331DR, con ligeras diferencias en el embalaje.

• TPS54331DRG4: Viene en opciones de embalaje ecológicas.

• TPS54331DG4: Características similares pero se centra en diferentes características operativas.

• TPS54331-Q1: aprobado para su uso en vehículos, cumpliendo estándares estrictos de confiabilidad.

• TPS54331DDA: Ofrece una opción de empaque diferente, que permite diferentes preferencias de diseño.

Características principales del TPS54331DR

Maneja una amplia gama de voltajes de entrada

El TPS54331DR admite voltajes de entrada de 4.5V a 28V, lo que lo hace adaptable para muchos usos diferentes, desde dispositivos con batería hasta alimentos industriales.A los ingenieros les gusta usar componentes con un amplio rango de entrada porque pueden manejar diferentes fuentes de energía en diversas condiciones de funcionamiento.

Voltaje de salida ajustable

Una característica clave del TPS54331DR es que puede ajustar su voltaje de salida entre 0.8V y 15V.Esta flexibilidad ayuda a satisfacer diferentes necesidades del sistema.Los técnicos e ingenieros de diseño valoran esto porque les permite ajustar los voltajes para que coincidan con circuitos específicos y optimizar el rendimiento.

Diseño compacto y de ahorro de espacio

El pequeño tamaño del TPS54331DR lo hace perfecto para aplicaciones donde el espacio es limitado.Su forma compacta permite un fácil uso en dispositivos portátiles y pequeños equipos industriales.Los ingenieros a menudo tratan con espacio limitado en la placa, y componentes como este ayudan a maximizar la habitación disponible.

Alta eficiencia

El TPS54331DR utiliza el control de modo de corriente de frecuencia constante, alcanzando hasta un 95% de eficiencia.Esta alta eficiencia ayuda a reducir la pérdida de energía y mejorar el rendimiento del sistema.La conversión de energía eficiente es especialmente útil en aplicaciones como sistemas de energía renovable y dispositivos con baterías, donde el ahorro de energía es importante.

Detalles técnicos del TPS54331DR

Diseño de paquetes pequeños y eficientes

El TPS54331DR está disponible en un pequeño paquete SOIC-8, lo que facilita el ajuste en diferentes diseños al tiempo que permite un buen control de calor.Esto ayuda al dispositivo a funcionar correctamente en una variedad de entornos, incluso cuando se calienta.

Características de ahorro de energía

Con hasta un 95% de eficiencia, el TPS54331DR ahorra potencia y produce menos calor, lo que ayuda a extender la vida útil de las piezas, especialmente en dispositivos portátiles o con batería.

Maneja la corriente de alta salida

El TPS54331DR puede proporcionar hasta 3A de corriente de salida, por lo que es adecuada para una amplia gama de diseños de potencia, desde máquinas industriales hasta electrónica cotidiana.

Conmutación de alta frecuencia

El TPS54331DR funciona a una frecuencia de conmutación de 500kHz, lo que ayuda a reducir el tamaño de componentes externos como inductores y condensadores.Esto permite diseños más pequeños, que son útiles en aplicaciones limitadas espaciales.

Funciona en un amplio rango de temperatura

El TPS54331DR funciona bien en temperaturas de -40 ° C a 125 ° C, lo que lo hace adecuado para una variedad de entornos, desde sistemas automotrices hasta maquinaria industrial.

Funciona con una amplia gama de voltajes de entrada

Puede manejar un voltaje de entrada entre 4.5V y 28 V, lo que lo hace útil tanto en los sistemas de bajo y alto voltaje.

Rango de voltaje de salida ajustable

El voltaje de salida se puede ajustar de 0.8V a 22V, lo que hace que el TPS54331DR sea una opción flexible para diferentes requisitos de potencia.

Usos comunes del TPS54331DR

Dispositivos de comunicación y adaptadores de potencia

En los dispositivos de comunicación, el TPS54331DR mantiene el voltaje estable para componentes críticos como procesadores.También regula el voltaje en los adaptadores de potencia, protegiendo los dispositivos conectados de los cambios de voltaje repentino.

Sistemas de electrónica de vehículos

En los vehículos, el TPS54331DR ajusta la potencia de 12V de las baterías del automóvil al voltaje adecuado para las unidades de control y los sensores, ayudando con el funcionamiento suave de características como los sistemas de información y asistencia para el conductor.

Eficiencia de sistemas integrados

Los sistemas integrados, como los de los electrodomésticos o el equipo de fábrica, se benefician de la pequeña eficiencia de tamaño y energía del TPS543331DR.Estos sistemas dependen de una buena gestión de energía para funcionar bien.

Automatización y uso industrial

En la automatización industrial, el TPS54331DR garantiza una fuente de alimentación constante para los sensores y los sistemas de control, ayudando a mantener la precisión y la confiabilidad en los procesos automatizados.

Dispositivos con batería

Para los dispositivos con batería, el TPS54331DR ayuda a extender la duración de la batería al convertir la energía de manera eficiente, beneficiando dispositivos como dispositivos portátiles y equipos médicos.

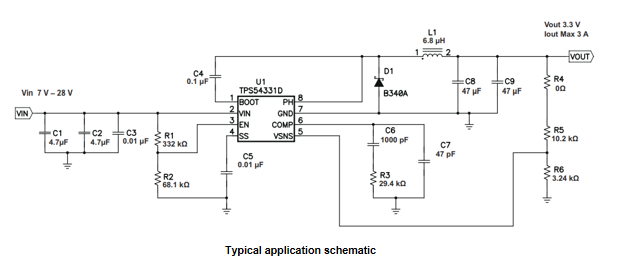

Las aplicaciones típicas del TPS54331DR se muestran en la figura a continuación:

Configuración de la función de inicio lento

Al configurar el TPS54331DR, controlar qué tan rápido aumenta el voltaje durante el inicio.Este proceso, llamado "inicio lento", ayuda a evitar problemas como las corrientes repentinas de entrada que podrían dañar el circuito.Al elegir el condensador correcto, los ingenieros pueden controlar el tiempo de arranque lento y garantizar un proceso de encendido suave.

Cálculo de fórmula

Para calcular la hora de inicio lenta (TSS), puede usar esta fórmula:

Dónde:

• VREF = 0.8V (el voltaje de referencia)

• ISS = 2µA (la corriente de inicio lento)

El tiempo de inicio lento generalmente debe establecerse entre 1 ms y 10 ms para la mayoría de las aplicaciones.El uso de un condensador mayor de 27 nf puede hacer que el sistema funcione mal.

Comprender el diseño del pin

El TPS54331DR deja de funcionar y se cierra en algunas situaciones para mantenerlo a salvo.Se apaga si el voltaje de entrada se vuelve demasiado bajo, si el voltaje en el pin EN cae por debajo de 1.25V, o si se calienta demasiado y desencadena el apagado térmico.Estas características de seguridad ayudan a proteger el dispositivo de daños y asegurarse de que dure más.

Consideraciones prácticas del condensador

El condensador conectado al pin SS controla cómo funciona la función de inicio lento.A medida que la corriente interna (ISS) cobra el condensador, el voltaje de salida aumenta lentamente.Puede ajustar qué tan rápido se inicia el dispositivo eligiendo el tamaño correcto del condensador:

• Capacitancia más pequeña: inicio más rápido.

• Capacitancia más grande: inicio más lento.

Pero, si usa un condensador de más de 27 nf, podría afectar la estabilidad del sistema, por lo que es importante elegir el tamaño correcto para sus necesidades específicas.

El dispositivo también tiene una función de apagado térmico que se activa si se sobrecalienta.Estas características de seguridad incorporadas ayudan a proteger el dispositivo de daños y aumentar su vida útil.

Asegurar una operación confiable

Asegurar la operación confiable del TPS54331DR implica condiciones de monitoreo como el voltaje de entrada y la temperatura.Mantener un ojo a estos factores ayuda a evitar el cierre o el sobrecalentamiento, lo que puede provocar daños a largo plazo.Los ingenieros a menudo diseñan sistemas con monitoreo de temperatura y buena gestión de calor para asegurarse de que el dispositivo funcione bien con el tiempo.

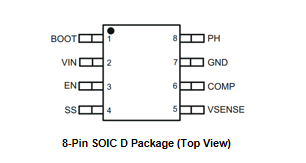

Configuración de PIN del convertidor TPS54331DR

El convertidor TPS54331DR está empaquetado en un estuche SOIC de 8 pines, con cada pin realizando un papel específico.Comprender cómo funciona cada PIN es esencial para configurar el dispositivo correctamente y garantizar que funcione de manera eficiente.

Descripciones de alfileres

• Pin 1 (arranque)

Este PIN necesita un condensador de arranque de 0.1 µF entre el arranque y los pines de pH.El voltaje a través de este condensador alimenta el MOSFET del lado alto.Si el voltaje cae demasiado bajo, el MOSFET se apagará hasta que el condensador se recargue.Es importante usar un condensador con buenas características de alta frecuencia para mantener un funcionamiento estable.

• Pin 2 (Vin)

Este es el pin de suministro de entrada, que acepta voltajes entre 3.5V y 28 V.Es importante usar condensadores de desacoplamiento cerca del pasador VIN para minimizar la ondulación de voltaje y garantizar el voltaje de entrada estable.

• Pin 3 (EN)

El PIN de habilitación controla si el convertidor está encendido o apagado.Si el voltaje en el pin de EN cae por debajo de 1.25V, el convertidor se apagará.Se pueden usar dos resistencias para establecer un umbral de bloqueo de subvoltaje, lo que ayuda a evitar que el sistema se ejecute con un voltaje de entrada demasiado bajo.

• Pin 4 (SS)

Este PIN controla el tiempo de arranque lento a través de un condensador externo.Ayuda al sistema a encender suavemente al aumentar gradualmente el voltaje de salida.Esto evita grandes corrientes de entrada, lo que podría dañar el circuito.

• Pin 5 (Vsense)

Este PIN se usa para la retroalimentación, conectándose a la entrada invertida del amplificador de error.Ayuda a regular el voltaje de salida comparándolo con el voltaje de referencia.La colocación adecuada de este pin es importante para evitar el ruido y garantizar un rendimiento estable.

• Pin 6 (comp)

El pin de compens es la salida del amplificador de error y se conecta al comparador PWM.Los componentes utilizados aquí controlan la compensación de frecuencia del sistema, lo que afecta la estabilidad y la respuesta a los cambios en la carga.

• Pin 7 (GND)

Este es el pasador de tierra, que sirve como punto de referencia para todo el circuito.Las buenas prácticas de conexión a tierra, como el uso de un plano de tierra sólida, ayudan a prevenir el ruido y la inestabilidad en el sistema.

• Pin 8 (ph)

Este pin se conecta a la fuente del MOSFET del lado alto.El diseño del pin de pH es importante para la eficiencia y el control de la interferencia electromagnética.Traces de PCB anchos ayudan a administrar la corriente y mejorar el rendimiento.

Problemas comunes de TPS54331DR y cómo solucionarlos

Incluso con el diseño adecuado, pueden surgir problemas en el convertidor TPS54331DR.Conocer problemas comunes y cómo abordarlos puede ayudar a mantener una fuente de alimentación estable y confiable.

Daño a los componentes del circuito

Piezas como resistencias, condensadores y transistores en el circuito pueden desgastarse o fallar con el tiempo, lo que lleva a fallas de energía.La inspección regular y el reemplazo de piezas desgastadas son clave para prevenir el tiempo de inactividad.Los ingenieros a menudo programan los controles de mantenimiento para detectar signos tempranos de daños.

Calentamiento excesivo

El sobrecalentamiento es un problema común que ocurre cuando el calor no se administra correctamente o cuando el dispositivo está sobrecargado.Asegurar un buen enfriamiento, usar disipadores de calor y mantener cargas de energía dentro de los límites del dispositivo puede ayudar a evitar este problema.Si el TPS54331DR se calienta demasiado, puede cerrarse para protegerse.

Falla de las características de protección

El TPS54331DR tiene protecciones incorporadas como sobrecorriente, sobrevoltaje excesivo y bajo voltaje.Si estos fallan, puede provocar daños o operaciones poco confiables.Las pruebas regulares de estas características son importantes para asegurarse de que funcionen correctamente.

Baja eficiencia energética

Si el sistema no se está ejecutando de manera eficiente, puede deberse a pérdidas excesivas en el circuito.Esto podría ser causado por opciones de componentes deficientes, o un diseño incorrecto en el transformador o inductor.La selección cuidadosa de las piezas y el diseño adecuado del circuito ayudan a mejorar la eficiencia de la energía.

Voltaje de salida inestable

Si el voltaje de entrada o salida fluctúa, la fuente de alimentación podría ser inestable.Esto podría deberse al mal diseño de retroalimentación o condensadores de desacoplamiento inadecuados.Los ingenieros pueden estabilizar el sistema mejorando el circuito de retroalimentación y agregando condensadores para reducir el ruido y la ondulación.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuál es el tipo de paquete del TPS54331DR?

A1.El TPS54331DR se ofrece en un paquete SOIC de 8 pines (circuito integrado de esquema pequeño), un factor de forma compacto y confiable que garantiza la facilidad de integración en varios diseños electrónicos.

2. ¿Qué tipo de regulador es el TPS54331DR?

A2.El TPS543331DR funciona como un regulador de voltaje de baja hacia abajo (Buck) sincrónico, que brinda eficiencia y precisión en la conversión de voltajes de entrada más altos a salidas estables más bajas.

3. ¿Cuál es el rango de temperatura de funcionamiento de TPS54331DR?

A4.El TPS54331DR cuenta con una temperatura de funcionamiento que varía de -40 ° C a 150 ° C, que atiende tanto a entornos duros como a condiciones delicadas con un rendimiento inquebrantable.

4. ¿Para qué se usa el TPS54331DR?

A5.El TPS54331DR sobresale como un regulador de voltaje en circuitos electrónicos.Está diseñado para convertir un voltaje de entrada más alto a un voltaje de salida regulado y más bajo, manteniendo la integridad y la confiabilidad de los componentes electrónicos que alimenta.
