74HC573 Transparente Latch: funciones, operaciones y aplicaciones

El 74HC573 es una parte importante de los circuitos digitales debido a su simple diseño de pin y almacenamiento de datos confiable.Este artículo explicará cómo funciona, las características y cómo ayuda a mejorar los circuitos digitales.Observaremos su diseño de pin, propiedades eléctricas y usos comunes para mostrar cómo admite el manejo de datos.

Catalogar

¿Qué define un pestillo?

Un pestillo es un tipo de circuito en sistemas digitales que almacena un poco de información sin necesidad de una señal de reloj, a diferencia de otros circuitos.Mantiene un bit de datos estable en función de las señales de entrada, lo que lo convierte en una parte principal de la memoria digital.Cuando varios pestillos funcionan juntos, pueden contener más bits como en un "pestillo de 4 bits" o "pestillo de 8 bits", que almacena cuatro y ocho bits, respectivamente.Los pestillos son útiles en aplicaciones como la prevención de errores causados ​​por el rebote de interruptores mecánicos y bloques de construcción para sistemas de memoria más complejos.Hay varios tipos de pestillos, como los pestillos SR que establecen y restablecen las salidas con dos entradas, y los pestillos D que contienen datos utilizando una señal de control.Elegir el pestillo correcto depende de lo que necesite que haga y de dónde se usará.

¿Cuál es el chip 74HC573?

El 74HC573 es un dispositivo CMOS de alto rendimiento que incluye ocho pestillos de tipo D, cada uno con su propia entrada y salidas de tres estados.Puede controlar estos pestillos utilizando los terminales de habilitación de Latch (LE) y de salida (OE), lo que le brinda flexibilidad en diferentes operaciones.Este dispositivo se usa comúnmente en la computación para el almacenamiento y el procesamiento de datos, en comunicaciones para permitir el intercambio de información y en los sistemas de control industrial.Cuando use el 74HC573, piense y considere cómo cada pestillo afecta a todo el sistema.Por ejemplo, en la informática, debe equilibrar la velocidad de procesamiento con confiabilidad de almacenamiento.En las comunicaciones, el enfoque está en el intercambio de datos sin problemas, ambos compatibles con la arquitectura del 74HC573.En entornos industriales, su precisión garantiza un rendimiento confiable en diversas condiciones.

Alternativas y equivalentes

CD4099: El CD4099 es una buena alternativa con características únicas.Si bien puede parecer similar en la superficie, pero las pruebas muestran diferencias en el uso de energía y el tiempo de respuesta.

SN74AHCT573DWR: El SN74AHCT573DWR es otra opción adecuada, conocida por su operación de alta velocidad e ideal para tareas sensibles al tiempo.Comparar esta parte con el original puede ayudar a mejorar o ajustar los diseños, la velocidad de equilibrio, el uso de energía y la gestión del calor.

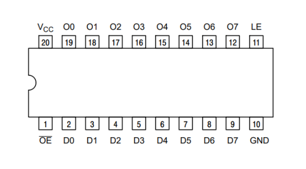

El diseño del pin de pestillo 74HC573

74HC573 Funciones de pin de pestillo

• OE (Activar la salida)

Este PIN controla si los pines de salida (Q) están activos.Cuando está encendido, los datos pueden fluir a través de los pasadores Q.Esto es útil cuando varios dispositivos comparten la misma línea de datos, lo que ayuda a administrar el flujo de datos.

• LE (habilitar el pestillo)

El PIN LE controla cuando los datos de los pines de entrada (D) se almacenan en el pestillo.Cuando se activa, se bloquea los datos, manteniendo la salida estable hasta que el pasador se active nuevamente.Esto ayuda a estabilizar los datos en sistemas digitales rápidos.

• D0 ~ D7 (pines de entrada de datos)

Estos pines son donde los datos binarios ingresan al pestillo y usan el tiempo de datos preciso en circuitos complejos.

• Q0 ~ Q7 (pines de salida de datos)

Estos pines producen los datos enganchados.Aseguran que los datos se publiquen a tiempo como los de los microprocesadores.

• GND (terminal de tierra)

Este pin se conecta al suelo, proporcionando un voltaje de referencia que mantiene el circuito estable.

• VCC (voltaje de suministro)

Este pin proporciona la potencia necesaria para que funcione el pestillo.El voltaje debe coincidir con los requisitos del dispositivo para que funcione correctamente.

Funciones de 74HC573 Latch

El pestillo 74HC573 comprende un total de ocho pines de 3 hilos, divididos en dos puertos distintos de 4 bits.Cada puerto presenta su propio conjunto de pines de entrada y salida, lo que permite el manejo eficiente de datos de 8 bits.Una característica principal es su puerto de entrada bidireccional que promueve la gestión de datos versátil y dinámica.Además, una memoria interna de ocho bits almacena eficientemente una secuencia binaria completa de 8 bits.

Manejo y procesamiento de datos

El 74HC573 es excelente para manejar datos rápidamente.Funciona bien con diferentes niveles de lógica, causan sus entradas compatibles con TTL.Este pestillo puede manejar pulsos de hasta 25MHz, eficiente para tareas de datos de alta velocidad, como aplicaciones de rendimiento.Su fuerte capacidad de conducción garantiza una transmisión de datos confiable.

Mecanismos de conversión y protección de alta velocidad

El 74HC573 es excelente para la conversión rápida de datos.Rápidamente maneja las señales, por lo que obtiene actualizaciones sin ningún retraso.Tiene protección incorporada contra oleadas eléctricas, lo que significa que es más confiable y dura más en aplicaciones importantes.

¿Cómo funciona el pestillo 74HC573?

El Latch 74HC573 utiliza ocho pestillos transparentes de tipo D para controlar el flujo de datos.Así es como funciona:

• Cuando está habilitado (g alto): la salida (Q) coincide directamente con la entrada (d) de inmediato.

• Cuando está deshabilitado (g bajo): el pestillo se mantiene en el último valor de entrada, "bloquearlo" en su lugar.

Este pestillo puede contener datos incluso cuando la señal de habilitar cambia, importante para mantener los datos estables.Funciona de forma independiente, por lo que puede capturar nuevos datos mientras se aferran a datos antiguos.Si es nuevo en esto, piense en cada pestillo como una pequeña unidad de memoria que puede pasar los datos de inmediato o retenerlo, dependiendo de una señal de control llamada Entrada de entrada, etiquetada como "G".Cuando la señal de habilitación es alta (g alta), el pestillo es "transparente", lo que significa que permite que los datos estén presentes en la entrada (d) pasen directamente a la salida (q) sin demora como una puerta abierta.Sin embargo, cuando la señal de habilitación es baja (g baja), la puerta se cierra y el pestillo deja de pasar nuevos datos.En cambio, se bloquea y contiene la última pieza de datos que estaba en la entrada antes de que se cerrara la puerta, manteniendo esa salida hasta que la señal de habilitación vuelva a alto.Incluso si los datos de entrada cambian, la salida permanece estable siempre que la señal de habilitación sea baja, asegurando la integridad de los datos y permitiendo que el sistema procese o almacene la información de manera confiable.

¿Cómo usar el pestillo 74HC573 de manera efectiva?

Conectando pines de entrada y salida

Primero, asegúrese de conectar los pines de entrada (D0-D7) a los pines de salida de su CPU o controlador de forma segura.Estas conexiones son necesarias para el flujo de datos, por lo que usa cables cortos y de alta calidad para evitar cualquier pérdida de señal.Luego, conecte los pines de salida (Q0-Q7) a su dispositivo secundario.Los datos se mantienen estables hasta que active el pin de activación de salida (OE) y le permite transmitir los datos exactamente cuando los necesita.

Control de transmisión de datos

La CPU se hace cargo escribiendo datos a la entrada (D0-D7), luego manipulando los pines de activación de salida (OE) y Actualización (LE) para controlar el flujo de datos.Esto garantiza el enganche preciso y la transmisión oportuna.El pin OE controla si los datos enganchados son visibles en los pines de salida;Cuando es bajo, los datos están presentes en Q0-Q7, pero cuando es alto, las salidas ingresan a un estado de alta impedancia, aislando efectivamente el pestillo.Por otro lado, el PIN LE determina cuándo los datos de entrada están enganchados: cuando es alto, los datos de entrada se enganchan continuamente, lo que refleja el estado de D0-D7, mientras que cuando es bajo, el pestillo contiene los últimos datos de entrada,proporcionando una salida estable.

En cascada múltiples chips 74HC573

Para tareas de datos avanzados que involucran varios periféricos, se pueden cascadear múltiples chips 74HC573.Se requiere un momento preciso de las señales de control y control de cada chip para evitar conflictos y garantizar un intercambio de datos sin problemas.La planificación efectiva de las señales de control mantiene la integridad de la señal en los chips en cascada.

Asegurar la calidad de la señal y reducir la interferencia

Las resistencias y condensadores filtran el ruido, estabilizan las líneas de la fuente de alimentación y minimican las reflexiones de señal que podrían interrumpir el flujo de datos.La colocación cercana del cierre 74HC573 a la CPU y los periféricos minimiza el retraso y la interferencia de la señal, mejorando tanto la velocidad de transmisión como la confiabilidad.El uso de planos terrestres y trazas blindadas en el diseño de PCB de la PCB de los refuerzos adicionales de la señal, asegurando el manejo de datos suave y eficiente.

Limpiar los datos del pestillo

Antes de adoptar nuevos datos, borre los datos actuales en el pestillo 74HC573.Implemente una rutina de reinicio durante la fase de inicialización para mantener la precisión de los datos.A través del manejo cuidadoso, la configuración precisa y la atención aguda para la calidad y el diseño de la señal, uno puede alcanzar el rendimiento máximo en las tareas de transmisión y almacenamiento de datos.

Aplicación de 74HC573 en circuitos

¿Es el 74HC245 una alternativa al 74HC573?

El 74HC245 es un transceptor popular de 8 bits con salidas de tres estados, diseñadas para comunicación asincrónica.A menudo se usa para administrar el flujo de datos bidireccionales entre dos buses.El dispositivo presenta un control de dirección, que permite que los datos se muevan en ambas direcciones de manera flexible.El 74HC573, por otro lado, es un pestillo transparente de tipo D octal con salidas de tres estados.Se utiliza para el almacenamiento de datos temporal y la mantenimiento de información hasta que sea necesario.La función de pestillo proporciona un flujo constante de datos al tratar con señales asincrónicas.

74HC245 sobresale en la gestión de transferencias de datos de manera eficiente entre los buses proporcionando un control direccional.Mientras que 74HC573 ofrece un medio estable para enganchar datos, manteniéndolo hasta que el sistema requiera su uso.El enfoque distintivo en el almacenamiento de datos hace que el 74HC573 sea adecuado para aplicaciones donde la continuidad de los datos es una prioridad.74HC245, con sus capacidades bidireccionales, introduce un enfoque dinámico de manejo de datos.A diferencia del 74HC573, que proporciona durabilidad en el mantenimiento de la integridad de los datos durante el procesamiento, el 74HC245 se inclina hacia la flexibilidad en la dinámica operativa.

Al reemplazar el 74HC573 con el 74HC245 en diseños de circuitos, es importante tener en cuenta sus diferencias.El control de datos bidireccional del 74HC245 puede cubrir algunas funciones del 74HC573.Sin embargo, dado que el 74HC245 carece de una función de enganche, no puede mantener los datos estables por sí solo sin componentes adicionales.Esto significa que sustituir el 74HC573 con el 74HC245 podría afectar la capacidad del circuito para retener los datos consistentemente.Por otro lado, si el enfoque está en los intercambios de datos rápidos y la comunicación suave entre los autobuses, el 74HC245 puede ser una mejor opción, mejorando la capacidad de respuesta del sistema.

Preguntas frecuentes (preguntas frecuentes)

1. ¿Qué es 74HC573?

El 74HC573 es un pestillo transparente de tipo D de 8 bits con salidas de 3 estados, con entradas de activación de pestillo (LE) y activación de salida (OE).Cuando LE es alto, los datos en las entradas ingresan a los pestillos.Desempeña un papel importante en los escenarios que requieren el almacenamiento y la estadificación de datos intermedios, asegurando la actividad regulada y eficiente del bus de datos.Este componente se emplea comúnmente en los sistemas de microcontroladores para almacenar datos y buses de direcciones.

2. ¿Cuál es la diferencia entre 74HC574 y 74HC573?

El 74HC573 es un pestillo transparente de tipo D octal, activado por una alta salida LE.El 74HC574, por otro lado, es un flip-flop de tipo D octal, activado por el borde positivo de su salida LE.El 74HC573 permite el paso de datos en tiempo real, mientras que LE es alto, facilitando el flujo de información según sea necesario.El 74HC574 captura y contiene datos en la transición LE, asegurando el ciclo de retención de datos estable después del día.Esta característica es beneficiosa en las aplicaciones de transferencia de datos sincronizadas.

3. ¿Cuál es el rango de voltaje de la fuente de alimentación para el 74HC573?

El rango típico de voltaje de la fuente de alimentación para el 74HC573 abarca de 2.0V a 6.0V.Esta variabilidad ofrece una flexibilidad sustancial, lo que permite que el 74HC573 se integre en diversos sistemas con una necesidad mínima de ajustes de la fuente de alimentación.Dicha adaptabilidad resulta ventajosa para optimizar la eficiencia de la energía en varios diseños de circuitos, por lo que es una opción preferida para aplicaciones sensibles a la energía.

4. ¿Cuál es la función del 74HC573?

El 74HC573 sirve como un pestillo transparente octal con salidas de 3 estados, capaz de almacenar y emitir ocho bits de datos en circuitos electrónicos digitales.Su papel como titular de datos intermediarios es excelente en la gestión del flujo de datos entre diferentes componentes.Esta funcionalidad se utiliza ampliamente en aplicaciones que exigen un control preciso sobre la disponibilidad de datos y la gestión de retrasos.Los pestillos ayudan a garantizar la precisión de los datos y la estabilidad del sistema.
