NCP18XH103F03RB 10K Termistor NTC 0603: Especificaciones, alternativas y uso

Este artículo profundiza en el NCP18XH103F03RB, explorando su diseño, aplicaciones y características, junto con otros aspectos pertinentes que definen su utilidad en la electrónica moderna.El termistor NCP18XH103F03RB impresiona con sus notables capacidades de soldadura y rendimiento constante en diversas condiciones.Este artículo explorará Pinout, aplicaciones y características.A través de un análisis en profundidad, nuestro objetivo es resaltar el potencial y la utilidad de este termistor.

Catalogar

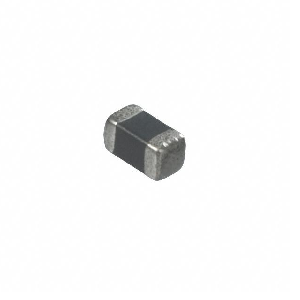

¿Qué es el NCP18XH103F03RB?

El NCP18XH103F03RB, reconocido por su terminación de barrera de níquel, garantiza una excelente capacidad de soldadura y estabilidad en diversos entornos gracias a su diseño distintivo.Principalmente dirigido a aplicaciones de alta confiabilidad, es adecuado para la detección de temperatura y la compensación en un rango extenso.La terminación de la barrera Ni de NCP18XH103F03RB mejora la capacidad de soldadura y la durabilidad.Esta construcción única mitiga problemas potenciales relacionados con el estrés mecánico y el ciclo térmico, ideal para entornos con fluctuaciones térmicas frecuentes, como entornos automotrices e industriales.

Alternativas NCP18XH103F03RB

• Ert-j1vg103fa

• NCP18XV103J03RB

• NCP18XV103E03RB

• Ert-j1vg103ja

Características de NCP18XH103F03RB

El termistor NCP18XH103F03RB se destaca debido a su fuerte capacidad de soldadura y su impresionante durabilidad ambiental.Completa estas cualidades con una estabilidad de envejecimiento a largo plazo resistente y una resistencia precisa, adaptadas para técnicas de soldadura de flujo y reflujo.Su constante constante constante en varios tamaños amplifica su adaptabilidad en múltiples aplicaciones.Cumple con los estándares de protección del medio ambiente al estar sin plomo y posee la certificación UL (UL1434, archivo No. E137188).

Capacidad de soldadura y estabilidad ambiental

La excepcional capacidad de soldadura del termistor garantiza conexiones robustas en diversas aplicaciones, lo que lo convierte en un elemento importante.Conserva la integridad en diferentes condiciones de soldadura para mantener la calidad de los conjuntos electrónicos.La resiliencia ambiental del NCP18XH103F03RB permite un rendimiento constante incluso en condiciones de cambio, lo que lo convierte en una opción para las industrias que necesitan componentes duraderos y estables.

Estabilidad envejecida a largo plazo

Decidida por su estabilidad a largo plazo, este termistor asegura un rendimiento confiable durante períodos extensos.Dicha estabilidad es ideal para aplicaciones que requieren componentes duraderos y confiables.Al mantener su resistencia precisa con el tiempo, minimiza la necesidad de reemplazos o ajustes frecuentes, muestra su rentabilidad y confiabilidad para proyectos prolongados.

Precisión de alta resistencia

El termistor brilla a través de su alta precisión de resistencia, asegurando mediciones exactas para tareas electrónicas confidenciales.Sus estrictas tolerancias de resistencia respaldan los roles de alta precisión, reforzando así la eficacia general y la confiabilidad de los dispositivos en los que se incorpora.

Versatilidad en los procesos de soldadura

El apoyo de las técnicas de soldadura de flujo y reflujo aumenta la adaptabilidad NCP18XH103F03RB.Esta flexibilidad resulta ventajosa en los entornos de fabricación donde se emplean diferentes métodos de soldadura para satisfacer las necesidades específicas.

Constante B-constante

Un constante de B uniforme en una gama de tamaños es bueno para garantizar un rendimiento constante, ofreciendo una integración perfecta en varios diseños.Esto predice un comportamiento de componentes estables, ayudando a crear circuitos intrincados con partes confiables.

Certificación sin plomo y UL

Alineando con las pautas ambientales globales, la naturaleza sin plomo del termistor fomenta prácticas de producción más seguras.La certificación UL (UL1434, archivo No. E137188) afirma aún más la seguridad y confiabilidad del componente, garantizando la calidad y el cumplimiento de los estrictos estándares de la industria.

NCP18XH103F03RB símbolo, huella y modelo 3D

Datos del producto de NCP18XH103F03RB

Especificaciones NCP18XH103F03RB

Tipo	Parámetro
Montar	Montaje en superficie
Paquete / estuche	0603 (1608 métrica)
Número de alfileres	2
Embalaje	Tape & Reel (TR)
Tolerancia	1%
Código PBFree	Sí
Nivel de sensibilidad a la humedad	1 (ilimitado)
Terminación	SMD/SMT
Resistencia	10 kohm
Código HTS	8533.40.80.70
Método de embalaje	Tr, papel, 7 pulgadas
Profundidad	800 µm
Tipo de montaje	Montaje en superficie
Forma terminal	Envoltura
Temperatura de funcionamiento	-40 ° C a 125 ° C
Serie	NCP18
Código JESD-609	E3
Estatus de parte	No para nuevos diseños
Número de terminaciones	2
Código ECCN	EAR99
Acabado terminal	Barrera de estaño (Sn) - con níquel (Ni)
Calificación de potencia	100MW
Disipación de potencia máxima	100MW
Tipo de resistencia	Resistencia de NTC
Calificación actual	310 µA
Código de casos (Imperial)	603
Código de casos (métrico)	1608
Colocación terminal	Dual terminado
Tolerancia a la resistencia	± 1%
Resistencia en ω a 25 ° C	10k
B25/50	3380K
Circuito de voltaje de CC-max	5V
Longitud	1.6 mm
Endurecimiento por radiación	No
Plomo libre	Sí
Voltaje de trabajo	5V
Exactitud	0.70%
Aplicación de termistor	Compensación de temperatura
B25/85	3434K
B25/100	3455K
Altura	800 µm
Llegar a SVHC	Sin SVHC
Estado de ROHS	ROHS3 Cumplante

Aplicaciones NCP18XH103F03RB

Compensación de temperatura en transistores

El termistor mejora el rendimiento térmico de los transistores, proporcionando una operación estable en rangos de temperatura variados.Esta estabilización se usa en dispositivos de comunicación de alta frecuencia, donde las fluctuaciones de temperatura afectan negativamente la integridad de la señal y la estabilidad del dispositivo.Otros han señalado que la integración de termistores como el NCP18XH103F03RB mitiga los problemas de rendimiento vinculados a las variaciones térmicas.Su implementación proporciona una vía confiable para la excelencia operativa consistente.

Integración con circuitos integrados (ICS)

Los circuitos integrados pueden verse afectados por los cambios de temperatura.El NCP18XH103F03RB asegura que los ICS mantengan su integridad funcional a través de una regulación térmica robusta.En entornos comerciales, este termistor es común en la protección de los circuitos complejos dentro de los sistemas automatizados.Mejora la confiabilidad del sistema y la longevidad, a menudo correlacionando con un menor tiempo de inactividad y menos necesidades de mantenimiento, lo que demuestra que las aplicaciones exigentes.

Estabilidad en osciladores de cristal para comunicaciones móviles

Los osciladores de cristal en las comunicaciones móviles requieren un control de temperatura preciso para garantizar la precisión de la frecuencia.El termistor NCP18XH103F03RB proporciona la compensación térmica necesaria para minimizar la deriva de frecuencia, manteniendo la estabilidad de estos sistemas.

Optimización en baterías recargables

Las baterías recargables se benefician del termistor NCP18XH103F03RB, particularmente en términos de gestión térmica durante los ciclos de carga y descarga.La gestión del calor efectiva es clave para extender la duración de la batería y garantizar la seguridad.Los estudios han demostrado que un entorno térmico bien regulado contribuye a una mayor eficiencia energética y una mejor longevidad de la batería.

Mejoras en el rendimiento de LCD

El rendimiento de LCD depende en gran medida de la temperatura, con extremos potencialmente dañando la calidad de la pantalla.El NCP18XH103F03RB proporciona una compensación de temperatura, manteniendo la claridad de la imagen y la capacidad de respuesta de la pantalla en diversas condiciones.

Aplicaciones generales de circuitos electrónicos

En aplicaciones electrónicas más amplias, el NCP18XH103F03RB ayuda a regular la temperatura, reduciendo el estrés térmico y, por lo tanto, aumenta la confiabilidad general del circuito.Su uso extenso en diversos dispositivos electrónicos resalta su versatilidad y eficacia para promover la estabilidad de la temperatura.Esta adopción generalizada refleja el papel del termistor en las prácticas modernas de diseño electrónico.

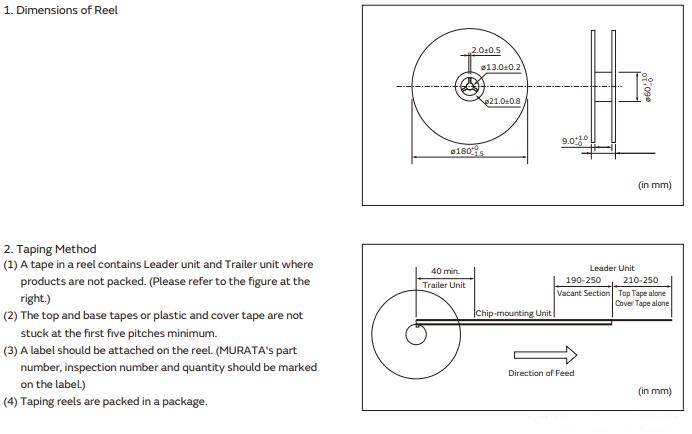

Información de envasado para NCP18XH103F03RB

Fabricante de NCP18XH103F03RB

Murata se destaca como un prominente jugador global en componentes y materiales electrónicos, lo que impacta un amplio espectro de industrias, incluidas las comunicaciones móviles y la atención médica.La cartera de productos diversa de Murata juega un papel en impulsar los avances tecnológicos en varios sectores.Sus componentes electrónicos, como condensadores, inductores y sensores, elevan el rendimiento y la eficiencia de los dispositivos electrónicos modernos.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuántos pines tiene NCP18XH103F03RB?

El NCP18XH103F03RB está equipado con una configuración de doble pin.Esta configuración es común en los componentes electrónicos modernos para garantizar una conectividad eficiente.El diseño de dos pines optimiza la integración en varios circuitos.Es un enfoque pragmático utilizado con frecuencia en los diseños de la placa de circuito.

2. ¿Cuál es la temperatura de funcionamiento de NCP18XH103F03RB?

El NCP18XH103F03RB funciona dentro de un rango de temperatura de -40 ° C a 125 ° C.Esta expansiva tolerancia a la temperatura lo hace adecuado para muchas aplicaciones, incluidas aquellas que exigen resiliencia en entornos duros.La robustez y confiabilidad de este componente lo convierten en una opción preferida para mantener la estabilidad del rendimiento a pesar de las condiciones térmicas fluctuantes.
