Guía integral para el decodificador CD4511Be: BCD a 7 segmentos con PINOUT, equivalente, aplicaciones y hoja de datos

El CD4511BE es un BCD versátil (decimal codificado binario) a un decodificador de 7 segmentos, comúnmente utilizado en una amplia gama de aplicaciones de visualización.En este artículo, nos sumergimos profundamente en sus características, desde comprender su hoja de datos y la configuración de PIN hasta explorar aplicaciones y diseños de circuitos.Ya sea que esté buscando mejorar su conocimiento de los controladores de exhibición o buscar consejos prácticos de integración de circuitos, esta guía completa para el CD4511BE le proporcionará las ideas necesarias para aprovechar de manera efectiva sus capacidades en proyectos electrónicos modernos.

Catalogar

Descripción general de CD4511be

El CD4511Be, un controlador de decodificador LED LED de BCD adaptable a 7 segmentos, está encapsulado en un paquete CMOS de inmersión de 16 pines.Este componente fusiona de manera única la lógica de CMOS con salidas de transistores bipolar NPN, lo que mejora su rendimiento en una multitud de aplicaciones de visualización.

La integración de la lógica CMOS con salidas de transistores bipolar NPN en el CD4511BE garantiza un consumo de energía mínimo mientras amplifica la resistencia al ruido.Se obtiene de hasta 25 mA para conducir LED y pantallas similares.Las entradas de prueba de la lámpara facilitan las pruebas directas de cada segmento de visualización.Esta característica garantiza que los segmentos estén operativos sin requerir configuraciones complejas.La entrada de blanking es una herramienta valiosa para manipular la intensidad de la pantalla.Permite ajustes de brillo para adaptarse a diversas condiciones de iluminación ambiental.Esta flexibilidad resulta beneficiosa en entornos interiores y exteriores.Las entradas de habilitación de pestillo están diseñadas para retener códigos BCD, asegurando una salida estable a pesar de las señales de entrada fluctuantes.

Esta funcionalidad minimiza el parpadeo y promueve un rendimiento de visualización constante.Una fuerza notable del CD4511BE es su competencia en multiplexar varias señales y administrar múltiples pantallas simultáneamente.Esta capacidad optimiza el diseño del circuito y reduce el recuento de componentes, simplificando así su integración tanto en la electrónica de consumo como en las aplicaciones industriales.El CD4511BE se ofrece en varios formatos de paquetes, que incluyen hermética, salsa de plástico, línea pequeña y línea pequeña-shrink pequeña.Estas opciones de empaque diversas garantizan la compatibilidad con varios requisitos de diseño, desde dispositivos de mano compactos hasta paneles de control industrial expansivos.

CD4511Be Pinout

Alfiler Nombre	Alfiler #	Tipo	Descripción
VDD	16	Fuerza	Voltaje de suministro (+3 a +15V)
Gnd	8	Fuerza	Tierra (0V)
A-F	9-15	Producción	Salidas para el Pantalla de 7 segmentos
D0-D3	7, 1, 2, 6	Aporte	Entrada de datos de 4 bits
Teniente	3	Aporte	Prueba de lámpara.Vueltas en todos los segmentos cuando están bajos.
licenciado en Derecho	4	Aporte	Prueba de blaning. Apaga todos los segmentos cuando están bajos.
Lealté	5	Aporte	Enable de pestillo. Almacena el estado actual cuando está alto.

Modelos CAD de CD4511be

Símbolo

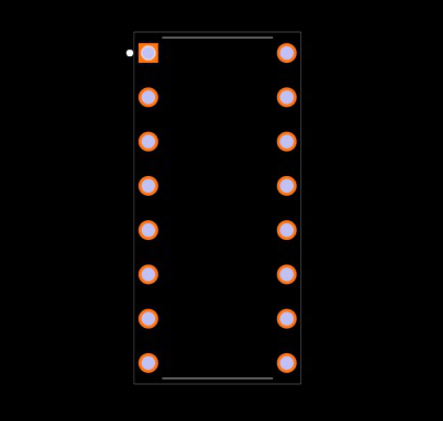

Huella

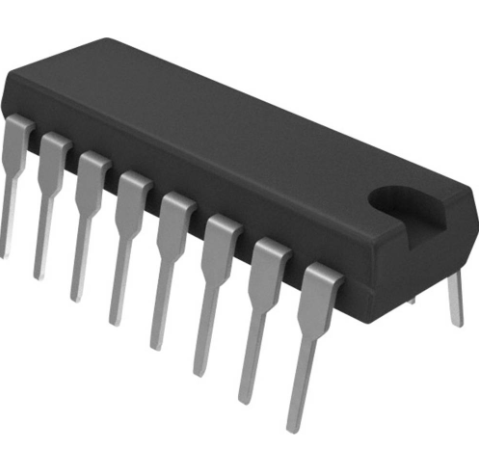

Modelos 3D

Especificaciones de CD4511be

Tipo	Parámetro
Ciclo vital Estado	ACTIVO (Última actualización: hace 2 días)
Fábrica Tiempo de entrega	8 Semanas
Contacto Enchapado	Oro
Montar	A través de Agujero
Montaje Tipo	A través de Agujero
Número de alfileres	16
Peso	951.693491mg
Operante Temperatura	-55 ° C ~ 125 ° C
Embalaje	Tubo
JESD-609 Código	E4
Parte Estado	Activo
Humedad Nivel de sensibilidad (MSL)	1 (Ilimitado)
Número de terminaciones	16
ECCN Código	EAR99
Voltaje - Suministrar	3V ~ 18V
Terminal Posición	DUAL
Número de funciones	1
Suministrar Voltaje	5V
Base Número de parte	CD4511
Alfiler Contar	16
Operante Voltaje de suministro	3.3V
Polaridad	No invierte
Suministrar Voltaje-Min (VSUP)	3V
Configuración	7 Segmento
Número de canales	4
Interfaz	BCD
Operante Corriente de suministro	40NA
Carga Capacidad	50pf
Fuerza Disipación	500MW
Propagación Demora	1.32 μs
Inactivo Actual	100 μA
Doblar En el tiempo de retraso	1.32 μs
Lógica Función	Descifrador, Inversor, pestillo
Número de entradas	4
Lógica Tipo IC	Siete Decodificador/controlador de segmento
Número de puertas	1
Mostrar Tipo	CONDUJO
Aporte Capacidad	5pf
Bajo Corriente de salida de nivel	4.2MA
Fuerza Suministro de corriente-max (ICC)	0.3MA
Número de líneas de salida	7
Aporte Acondicionamiento	Engreído
Altura	5.08 mm
Longitud	19.3 mm
Ancho	6.35 mm
Espesor	3.9 mm
ALCANZAR SVHC	No SVHC
Radiación Endurecimiento	No
ROHS Estado	ROHS3 Obediente
Dirigir Gratis	Dirigir Gratis

Características de CD4511be

Característica	Descripción
Alto Capacidad de abastecimiento de salida	Arriba a 25 mA
Suministrar rango de voltaje	De 3V a 18V
Aporte Patches para el almacenamiento del código BCD	Brindar Almacenamiento para la entrada BCD
Probado corriente inactiva	100% Probado a 20V
Máximo corriente de entrada	1 µA A 18 V (rango de temperatura del paquete completo), 100Na a 18 V (25 ° C)
Paramétrico calificaciones	5V, 10V y 15V
Operante rango de temperatura	-55 ° C a 125 ° C

Dimensión de chip

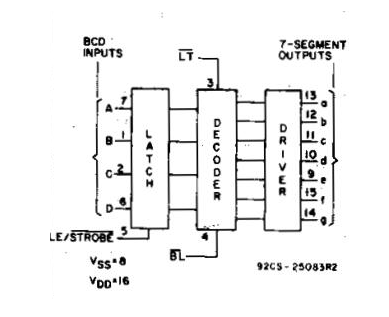

Diagrama de bloques de CD4511be

Aplicaciones de CD4511be

Controladores de pantalla LED

El CD4511BE se utiliza predominantemente para impulsar pantallas LED de cátoos comunes.Su capacidad para interpretar la entrada BCD y convertirla en una pantalla de 7 segmentos correspondiente encuentra su lugar en varios dispositivos como relojes digitales, calculadoras y medidores digitales.La incorporación del CD4511BE en estos dispositivos mejora no solo la legibilidad sino también el rendimiento operativo, con una salida clara y precisa.Esta aplicación específica aprovecha las capacidades de decodificación competentes del chip, que simplifican la interfaz de múltiples pantallas de 7 segmentos.

Multiplexación

Dentro del mundo de la multiplexación, el CD4511Be optimiza las operaciones al adelgazar el número de pines necesarios para administrar múltiples pantallas.Esto es principalmente beneficioso en los sistemas donde las limitaciones de espacio e interfaz restringen el número de líneas de conexión disponibles.El chip optimiza la conectividad para los tableros de visualización multipropósito, asegurando que numerosas unidades de visualización funcionen perfectamente en conjunto, enriqueciendo así su experiencia con información visual sincronizada y clara.

Control de visualización incandescente

Al administrar pantallas incandescentes, el CD4511BE muestra la versatilidad loable.Sus capacidades de salida robustas garantizan que los segmentos incandescentes reciben señales consistentes y confiables, lo que lo hace ventajoso en los entornos donde los sistemas heredados están en uso o donde la resiliencia a las condiciones ambientales altas es dominante.La confiabilidad de este chip garantiza una operación estable a largo plazo, incluso cuando se enfrenta a las características eléctricas variables de las pantallas incandescentes.

Pantallas fluorescentes de bajo voltaje

El CD4511BE se destaca en aplicaciones que involucran pantallas fluorescentes de bajo voltaje.La competencia del chip en el manejo de diversos niveles de voltaje sin comprometer la calidad de la pantalla lo hace ideal para dispositivos operados por baterías y sistemas de visualización de eficiencia energética.Esta flexibilidad no solo subraya su idoneidad para aplicaciones de consumo de baja potencia, sino que también enfatiza su compatibilidad con diferentes tipos de visualización, ampliando su aplicación en varios diseños electrónicos.

Alternativas de CD4511be

CD4511BF3A

CD4511BF

Fabricante de CD4511be

Texas Instruments Inc., con sede en Dallas, Texas, se destaca como una fuerza influyente en el paisaje de semiconductores estadounidenses.Se destaca en la producción de chips analógicos y procesadores integrados.Juntos, estos productos generan más del 80% de los ingresos de la compañía.Esta contribución sustancial ha impulsado a los instrumentos de Texas a estar entre las diez principales firmas de semiconductores en todo el mundo.

Texas Instruments fomenta una reputación robusta en la industria de semiconductores.Se ha ganado esto a través de un compromiso inquebrantable con la innovación y la calidad.Sus productos de procesamiento analógicos e integrados encuentran aplicaciones en varios sectores, desde electrónica de consumo hasta equipos industriales.Las décadas de soluciones consistentes de alto rendimiento han consolidado relaciones duraderas con los clientes.

La destreza tecnológica de los instrumentos de Texas se ilustra a través de sus sofisticadas ofertas de productos.El CD4511BE es un excelente ejemplo de la habilidad de la compañía para elaborar circuitos integrados que racionalizan funciones electrónicas complejas.Este producto obtiene admiración por su eficiencia y funcionalidad en aplicaciones de visualización digital, destacando el papel pionero de Texas Instruments en la tecnología de semiconductores.

Paquete de CD4511be

Esquema del paquete

Paquete de plástico dual en línea

Dimensiones de CD4511be

Dimensión	Valor
Altura	5.08 mm
Longitud	19.3 mm
Espesor	3.9 mm
Ancho	6.35 mm

Implementación del CD4511be

Para poner en funcionamiento el CD4511BE de manera eficiente, inicie conectando el pin VDD al lado positivo de la fuente de alimentación y el pin GND al suelo.Este circuito integrado (IC) puede funcionar dentro de un rango de voltaje de 3V a 15V, atendiendo a diversas necesidades de aplicación.

Entradas decimales codificadas binarias: el CD4511BE está diseñado para aceptar entradas decimales codificadas binarias (BCD) a través de PIN D0 a D3.Estas entradas definen el dígito que se muestra en la pantalla de 7 segmentos, asegurando la representación precisa de los datos.En la configuración de fabricación, las entradas BCD son parte integral de los sistemas de prueba automatizados.Estas entradas facilitan la visualización de datos rápidos y precisos en las líneas de producción, evitando retrasos y errores.

Salidas de pantalla de 7 segmentos: los pines de salida del IC (A a G) se conectan a los segmentos correspondientes en la pantalla de 7 segmentos.Esto orquesta la iluminación de segmentos específicos para una representación decimal precisa.Por lo general, puede incorporar resistencias limitantes de corriente para cada pin de salida.Esta práctica no solo protege los LED de la pantalla, sino que también prolonga su funcionalidad, optimizando tanto el rendimiento como la durabilidad.

Prueba de segmento con PIN LT: el pin LT (prueba de lámpara) es clave para una prueba de segmento integral.Cuando este PIN se establece en bajo, todos los segmentos de visualización se activan, lo que permite una verificación de funcionalidad completa.Durante la fase prototipo, se requieren segmentos de prueba a través del pin LT.Este paso identifica cualquier LED de mal funcionamiento, permitiendo reemplazos oportunos antes de embarcarse en procesos de integración más intrincados.

Control de brillo y PWM con pin BL: la utilización del pin BL (blanking) con técnicas de modulación de ancho de pulso (PWM) pueden gestionar efectivamente el brillo de la pantalla.Configurar el pin BL a baja extinción de todos los segmentos, lo que demuestra las capacidades de modulación de control de encendido y apagado y de brillo.En la electrónica de consumo, los ajustes PWM basados ​​en PIN prevalecientes son frecuentes.Esta adaptabilidad permite que las pantallas armonicen con una luz ambiental variable, mejorando significativamente su satisfacción.

Almacenamiento de datos con PIN LE: el pin (Enable) LE se utiliza para almacenar el valor mostrado.Cuando el PIN LE es alto, la salida de pantalla se conserva a pesar de los cambios de entrada.Configurarlo en un funcionamiento normal de bajos currículums donde la pantalla refleja dinámicamente las variaciones de entrada.Aprovechar el PIN LE es una práctica común en relojes digitales y aplicaciones similares.Esto garantiza una salida de pantalla estable, incluso con señales de entrada fluctuantes, mejorando la precisión y la confiabilidad.

Especificaciones comparables

Número de parte	Fabricante	Paquete / estuche	Número de entradas	Número de alfileres	Función lógica	Número de líneas de salida	Retraso de propagación	Corriente de salida de bajo nivel	Voltaje de suministro
CD4511Be	Instrumentos de Texas	16 dip (0.300, 7.62 mm)	4	16	Decodificador, inversor, pestillo	7	1.32 μs	4.2 Ma	5 V
CD74HC138E	Instrumentos de Texas	16 dip (0.300, 7.62 mm)	3	16	Decodificador, demultiplexor, demux	8	45 ns	-	5 V
SN74HCT138N	Instrumentos de Texas	16 dip (0.300, 7.62 mm)	3	16	Decodificador, demultiplexor	-	45 ns	-	5 V
MC74HCT138ang	En semiconductor	16 dip (0.300, 7.62 mm)	3	16	Decodificador, demultiplexor	-	45 ns	-	5 V
Sn74hc138n	Instrumentos de Texas	16 dip (0.300, 7.62 mm)	3	16	Decodificador, demultiplexor	-	30 ns	-	4.5 V

Hoja de datos pdf

CD4511Be Hoje de datos:

Portavasos cilíndricos.pdf

CD74HC138E HOJAS DE DATOS:

Portavasos cilíndricos.pdf

SN74HCT138N HOJAS DE DATOS:

Portavasos cilíndricos.pdf

SN54HCT138, SN74HCT138.PDF

MC74HCT138ANG HOJAS DE DATOS:

Portavasos cilíndricos.pdf

SN74HC138N HOJAS DE DATOS:

SN54HC138, SN74HC138.PDF

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué es un controlador BCD a 7 segmentos?

Un controlador BCD a 7 segmentos traduce las entradas decimales codificadas binarias (BCD) en señales que activan los segmentos apropiados de una pantalla de 7 segmentos.Este proceso permite la representación visual de información numérica, lo que la hace requerida en dispositivos como relojes digitales y paneles de instrumentación, donde se requieren pantallas numéricas precisas y eficientes.

2. ¿Qué paquete es el CD4511be?

El CD4511BE se encuentra en un paquete dual en línea (DIP-16).Este estándar de empaque hace que la instalación e integración en varios circuitos electrónicos directamente.Su diseño robusto ofrece facilidad de manejo y conectividad segura, rasgos que aseguran la confiabilidad en una multitud de aplicaciones.

3. ¿Qué hace CD4511be?

El CD4511BE funciona como un controlador para LED y otros dispositivos de visualización al convertir las señales de entrada digital en salidas eléctricas, iluminando así segmentos de visualización específicos.Esta función está activa en dispositivos que requieren una representación de datos numéricos precisos.La integración de dicho conductor juega un papel notable en el logro de la precisión y confiabilidad de la pantalla, que son altamente valoradas en la electrónica de consumo y las aplicaciones industriales.

4. ¿Cuál es el rango de temperatura recomendado para CD4511be?

La temperatura de funcionamiento recomendada para el CD4511be abarca de -55 ° C a +125 ° C.Esta amplia gama resalta la adaptabilidad y la idoneidad del componente para diversas condiciones ambientales, desde la configuración más fría hasta el calor intenso.A menudo puede elegir componentes como el CD4511Be para proyectos que exigen un rendimiento consistente a temperaturas variables.

5. ¿Cuántas líneas de salida tiene CD4511be?

El CD4511BE presenta siete líneas de salida.Cada salida impulsa un segmento individual de una pantalla de 7 segmentos.Esta arquitectura es importante para diseñar sistemas que requieren lecturas digitales claras y eficientes, mejorando tanto la interacción como la interpretación de datos.
