CasaProductosConectores, interconexionesBloques de terminales: encabezados, enchufes y enchufes 1767106

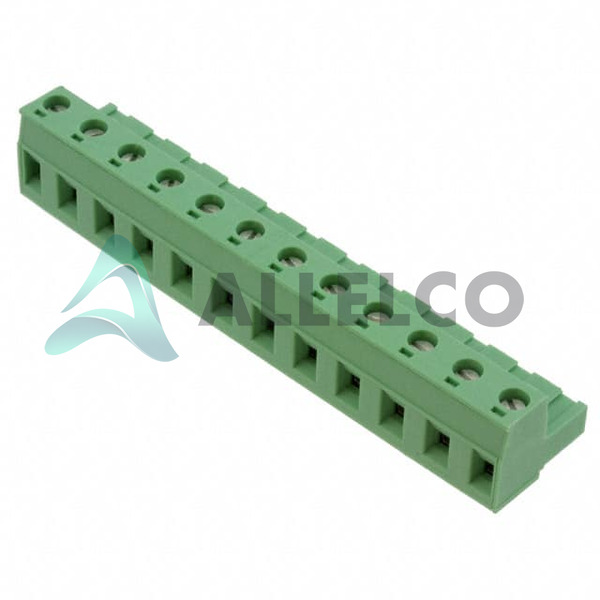

1767106 Image
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.

1767106 - Phoenix Contact

Fabricante Número de pieza
1767106
Fabricante
Phoenix Contact
Allelco Número de pieza
32D-1767106
Modelo ECAD
Descripción de piezas
TERM BLOCK PLUG 12POS STR 7.62MM
Descripción detallada
Embalaje
Ficha de datos
1767106.pdf
Estado RoHS
RoHS
Existencias disponibles: 2615

Los campos requeridos se indican con un asterisco (*)
Envíe RFQ, responderemos de inmediato.

Cantidad

Especificaciones

Especificaciones tecnológicas 1767106
Especificaciones técnicas, atributos, parámetros y partes de Phoenix Contact - 1767106 con especificaciones similares a Phoenix Contact - 1767106

Atributo del producto Valor del atributo
Fabricante Phoenix Contact
Longitud de la tira de alambre 7mm
Calibre o Gama del hilo - mm² 0.2-2.5mm²
Wire Gauge o rango - AWG 12-30 AWG
Tensión - UL 300 V
Tensión - IEC 1 kV
Tipo Plug, Female Sockets
Par - Tornillo 0.5-0.6 Nm (4.4-5.3 Lb-In)
Estilo de terminación Screw - Rising Cage Clamp
Serie COMBICON GMSTB
Tamaño de tornillo M3
Posiciones por nivel 12
Entrada de clavija 180°
Tono 0.300' (7.62mm)
Paquete Bulk
Temperatura de funcionamiento -
Atributo del producto Valor del atributo
Número de posiciones 12
# De niveles 1
Tipo de montaje Free Hanging (In-Line)
Régimen de inflamabilidad de materiales UL94 V-0
Altura del aislamiento 0.591' (15.00mm)
Protección de ingreso -
Material de la carcasa Polyamide (PA), Nylon
Orientación de cabezal -
Caracteristicas Retention Latches (Non-Wire Side)
Corriente - UL 15 A
Corriente - IEC 12A
Contacto Longitud de la cola -
Acabado de acoplamiento del contacto Tin
material de los contactos -
Color Green

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Phoenix Contact 1767106

Atributo del producto 1767106 1767119 1767461 1767410
Número de pieza 1767106 1767119 1767461 1767410
Fabricante Phoenix Contact Phoenix Contact Phoenix Contact Phoenix Contact
Tipo Plug, Female Sockets Header, Male Pins, Shrouded (2 Side) Plug, Female Sockets Header, Male Pins, Shrouded (4 Side)
Tensión - IEC 1 kV 630 V 320 V 630 V
Calibre o Gama del hilo - mm² 0.2-2.5mm² - 0.14-1.5mm² -
Protección de ingreso - - - -
Corriente - UL 15 A 15 A 8 A 15 A
Régimen de inflamabilidad de materiales UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
# De niveles 1 1 1 1
Posiciones por nivel 12 12 4 6
Longitud de la tira de alambre 7mm - 7mm -
Caracteristicas Retention Latches (Non-Wire Side) - Strain Relief -
Par - Tornillo 0.5-0.6 Nm (4.4-5.3 Lb-In) - 0.22-0.25 Nm (1.9-2.2 Lb-In) -
Estilo de terminación Screw - Rising Cage Clamp Solder Screw - Rising Cage Clamp Solder
Material de la carcasa Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon Polyamide (PA), Nylon
Tamaño de tornillo M3 - M2 -
Temperatura de funcionamiento - - - -
Acabado de acoplamiento del contacto Tin Tin Tin Tin
Tono 0.300' (7.62mm) 0.300" (7.62mm) 0.150' (3.81mm) 0.200" (5.08mm)
material de los contactos - - - -
Contacto Longitud de la cola - 0.154" (3.90mm) - 0.138" (3.50mm)
Serie COMBICON GMSTB COMBICON GMSTBV COMBICON MC COMBICON SMSTBA
Número de posiciones 12 12 4 6
Entrada de clavija 180° - 180° -
Tensión - UL 300 V 300 V 300 V 300 V
Corriente - IEC 12A 12A 8A 12A
Wire Gauge o rango - AWG 12-30 AWG - 14-30 AWG -
Orientación de cabezal - Vertical - 45°
Paquete Bulk Bulk Bulk Bulk
Altura del aislamiento 0.591' (15.00mm) 0.472" (12.00mm) - 0.583" (14.80mm)
Color Green Green Green Green
Tipo de montaje Free Hanging (In-Line) Through Hole Free Hanging (In-Line) Through Hole
