CasaProductosInductores, bobinas, estranguladoresMatrices, transformadores de señalDRQ125-100-R

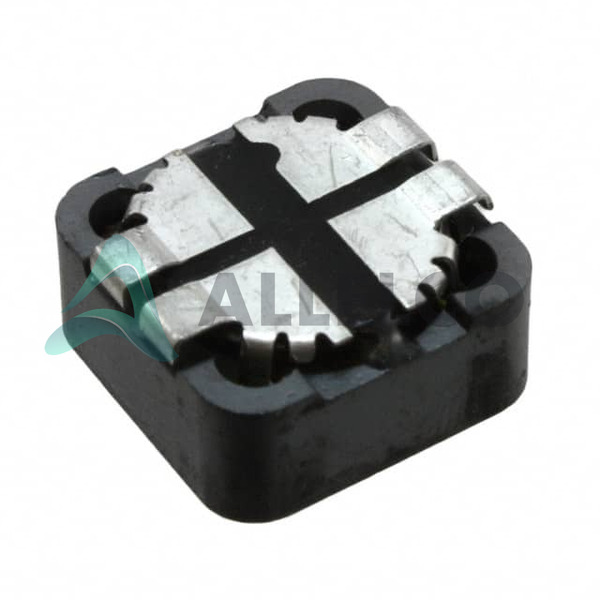

DRQ125-100-R Image
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.

DRQ125-100-R - Eaton - Electronics Division

Fabricante Número de pieza
DRQ125-100-R
Fabricante
Coiltronics (Eaton)
Allelco Número de pieza
32D-DRQ125-100-R
Modelo ECAD
Descripción de piezas
INDUCT ARRAY 2 COIL 9.654UH SMD
Descripción detallada
Embalaje
Nonstandard
Ficha de datos
DRQ125-100-R.pdf
Estado RoHS
Existencias disponibles: 48170

Los campos requeridos se indican con un asterisco (*)
Envíe RFQ, responderemos de inmediato.

Cantidad

Especificaciones

Especificaciones tecnológicas DRQ125-100-R
Especificaciones técnicas, atributos, parámetros y partes de Eaton - Electronics Division - DRQ125-100-R con especificaciones similares a Eaton - Electronics Division - DRQ125-100-R

Atributo del producto Valor del atributo
Fabricante Coiltronics (Eaton)
Tolerancia ±20%
Tamaño / Medidas 0.492' L x 0.492' W (12.50mm x 12.50mm)
blindaje Shielded
Serie DRQ
calificaciones -
Paquete / Cubierta Nonstandard
Paquete Tape & Reel (TR)
Temperatura de funcionamiento -40°C ~ 125°C
Número de bobinas 2
Atributo del producto Valor del atributo
Tipo de montaje Surface Mount
Inductancia - Conectada en serie 38.62 µH
Inductancia - conectado en paralelo 9.654 µH
Altura 0.236' (6.00mm)
Resistencia CC (DCR) - Serie 75.7mOhm
Resistencia CC (DCR) - Paralelo 18.9mOhm
Saturación actual - Serie 3.59 A
Saturación actual - Paralelo 7.17 A
Corriente nominal - Serie 2.67 A
Corriente nominal - Paralelo 5.35 A

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Eaton - Electronics Division DRQ125-100-R

Atributo del producto DRQ125-100-R DRQ127-680-R DRQ127-470-R DRQ125-220-R
Número de pieza DRQ125-100-R DRQ127-680-R DRQ127-470-R DRQ125-220-R
Fabricante Eaton - Electronics Division Eaton - Electronics Division Eaton - Electronics Division Eaton - Electronics Division
Altura 0.236' (6.00mm) 0.315" (8.00mm) 0.315" (8.00mm) 0.236' (6.00mm)
Corriente nominal - Serie 2.67 A 1.22 A 1.47 A 1.84 A
Saturación actual - Serie 3.59 A 2.22 A 2.64 A 2.36 A
Serie DRQ DRQ DRQ DRQ
Paquete Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
Resistencia CC (DCR) - Serie 75.7mOhm 421mOhm 288mOhm 159mOhm
Inductancia - Conectada en serie 38.62 µH 265.9 µH 188.2 µH 89.44 µH
Temperatura de funcionamiento -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
Número de bobinas 2 2 2 2
Corriente nominal - Paralelo 5.35 A 2.44 A 2.95 A 3.7 A
Tamaño / Medidas 0.492' L x 0.492' W (12.50mm x 12.50mm) 0.492" L x 0.492" W (12.50mm x 12.50mm) 0.492" L x 0.492" W (12.50mm x 12.50mm) 0.492' L x 0.492' W (12.50mm x 12.50mm)
Saturación actual - Paralelo 7.17 A 4.44 A 5.28 A 4.71 A
Inductancia - conectado en paralelo 9.654 µH 66.48 µH 47.05 µH 22.36 µH
Tolerancia ±20% ±20% ±20% ±20%
Paquete / Cubierta Nonstandard Nonstandard Nonstandard Nonstandard
blindaje Shielded Shielded Shielded Shielded
Resistencia CC (DCR) - Paralelo 18.9mOhm 105mOhm 71.9mOhm 39.6mOhm
Tipo de montaje Surface Mount Surface Mount Surface Mount Surface Mount
calificaciones - - - -

DRQ125-100-R Hoja de datos PDF
