Comprensión del microcontrolador ATMEGA4809: Pinout, hoja de datos y funciones clave

El microcontrolador ATMEGA4809, parte de la serie MEGAAVR® 0 de Microchip, es una herramienta poderosa para buscar un equilibrio entre rendimiento, versatilidad y eficiencia.Operando a frecuencias de hasta 20 MHz, este microcontrolador integra el procesador AVR® con un multiplicador de hardware, lo que lo hace ideal para una amplia gama de aplicaciones, desde la electrónica de consumo hasta los sistemas de control industrial.En este artículo, exploraremos el pinout, las características clave y las funcionalidades avanzadas de ATMEGA4809, destacando por qué se destaca como una opción robusta para proyectos simples y complejos.

Catalogar

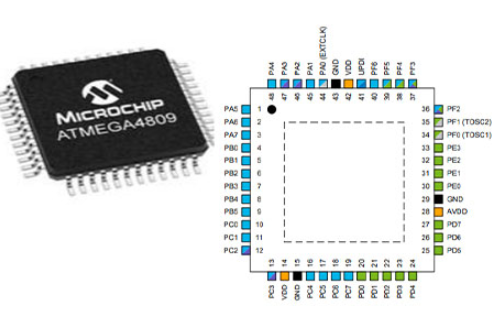

Pinout de Atmega

Modelo CAD de Atmega

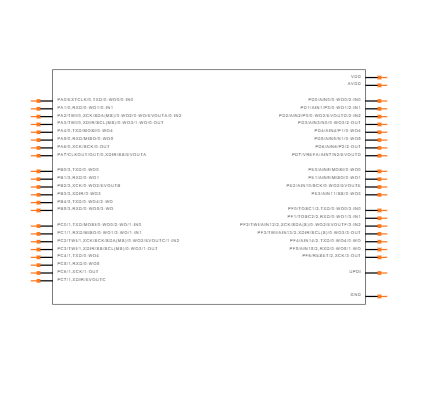

Símbolo

Huella

Descripción general de ATMEGA4809

Como miembro distinguido de la Serie MegaAvr® 0, el ATMEGA4809 se destaca al incorporar un procesador AVR® con un multiplicador de hardware que puede funcionar a frecuencias de hasta 20 MHz.Este microcontrolador está disponible en varias configuraciones, con memoria flash de hasta 48 kb, 6 kb SRAM y 256 bytes de EEPROM dentro de los paquetes de 28 a 48 pines.Su diseño se centra en una arquitectura flexible de baja potencia que integra características sofisticadas como el sistema de eventos, el sonambulismo, las funcionalidades analógicas precisas y los periféricos de última generación, que reflejan las últimas innovaciones de Microchip.

Arquitectura y rendimiento

• Procesador AVR y multiplicador de hardware: Equipado con un procesador AVR® complementado por un multiplicador de hardware, el ATMEGA4809 ofrece una notable eficiencia computacional y rendimiento.Con una velocidad a velocidades de hasta 20 MHz, este dúo mejora la velocidad de ejecución para operaciones matemáticas complejas.Dichas capacidades hacen que el microcontrolador sea muy adecuado para aplicaciones que exigan alta precisión y procesamiento rápido.El diseño atrae a quienes se esfuerzan por lograr un equilibrio entre el consumo de energía y el rendimiento, ofreciendo un ajuste armonioso para diversas necesidades técnicas.

•Configuraciones de memoria: Con sus opciones de memoria flexibles, el ATMEGA4809 proporciona configuraciones de memoria flash de hasta 48 kb, 6 kb SRAM y 256 bytes Eeprom.Esta adaptabilidad atiende a una amplia gama de necesidades de aplicación, desde tareas simples que requieren memoria mínima hasta aplicaciones más complejas que necesitan un almacenamiento sustancial.Los escenarios del mundo real muestran que una configuración de memoria equilibrada puede mejorar significativamente el rendimiento y la capacidad de respuesta del sistema.

Características de baja potencia

• Sistema de eventos: El sistema de eventos del ATMEGA4809 permite la comunicación periférica a periférica directa, eliminando la necesidad de intervención de CPU.Esta característica reduce el consumo de energía y aumenta la eficiencia al permitir que las tareas se completen con despertares mínimas de CPU.Al reducir la carga de la CPU, extiende la duración de la batería en dispositivos portátiles y mejora la eficiencia general del sistema.Esta filosofía de diseño enfatiza una combinación de rendimiento y conservación de energía, que resuena con aplicaciones que priorizan el uso de baja energía.

• Tecnología de sonambulismo: La tecnología de sonambulismo permite que los periféricos funcionen de forma independiente, mientras que la CPU permanece en un modo de suspensión de baja potencia.Esta capacidad garantiza que las tareas principales se ejecuten con un impulso de potencia mínimo, optimizando la longevidad y la eficiencia operativa del dispositivo.Las experiencias de diversas implementaciones destacan la importancia de tales técnicas de ahorro de energía en aplicaciones donde la eficiencia energética es primaria.

Capacidades analógicas

El ATMEGA4809 cuenta con una funcionalidad analógica precisa, con convertidores analógicos a digitales (ADC), convertidores digitales a analógicos (DAC) y comparadores.Estos periféricos analógicos proporcionan un procesamiento preciso de señal analógica, utilizada en aplicaciones que involucran la adquisición de datos del sensor, procesamiento de señal de audio y otros escenarios en los que se requieren mediciones analógicas precisas.Los usos prácticos demuestran con frecuencia que mantener una alta precisión analógica es básico para lograr un rendimiento confiable y consistente del sistema.

Periféricos y capacidad de expansión

Dotado de periféricos avanzados, el ATMEGA4809 admite una amplia gama de aplicaciones.Estos periféricos extienden las capacidades del microcontrolador con interfaces para protocolos de comunicación, temporizadores y modulación de ancho de pulso (PWM).Un conjunto periférico tan completo permite al ATMEGA4809 adaptarse a diseños diversos y complejos, fomentando soluciones innovadoras a través de su flexibilidad y capacidad de expansión.

Especificaciones detalladas

Aquí está la tabla de especificaciones técnicas para la tecnología Microchip ATMEGA4809-AFR.

Tipo	Parámetro
Fábrica Tiempo de entrega	13 Semanas
Montaje Tipo	Superficie Montar
Paquete / Caso	48-TQFP Almohadilla expuesta
Superficie Montar	SÍ
Datos Convertidores	ANUNCIO 16x10b
Número de I/OS	41
memoria de sólo lectura (palabra)	24,576
Operante Temperatura	-40 ° C a 125 ° C TA
Embalaje	Cinta & Reel (tr)
Serie	megaavr® 0
Parte Estado	Activo
Humedad Nivel de sensibilidad (MSL)	3 (168 horas)
Número de terminaciones	48
HTS Código	8542.31.00.01
Terminal Posición	PATIO
Terminal Forma	Gaviota
Suministrar Voltaje	3V
Terminal Paso	0.5 mm
Base Número de parte	ATMEGA4809
JESD-30 Código	S-PQFP-G48
Suministrar Voltaje-max (VSUP)	5.5V
Suministrar Voltaje-Min (VSUP)	1.8V
Oscilador Tipo	Interno
Velocidad	20MHz
RAM Tamaño	6k x 8
Voltaje - Suministro (VCC/VDD)	1.8V a 5.5V
UPS/UCS/periférico Tipo de ICS	Microcontrolador, Risc
Centro Procesador	AVR
Periféricos	Apagón Detectar/restablecer, por, pwm, wdt
Reloj Frecuencia	20MHz
Programa Tipo de memoria	DESTELLO
Centro Tamaño	De 8 bits
Programa Tamaño de memoria	48kb (48k x 8)
Conectividad	I2c, Spi, Uart/Usart
Poco Tamaño	16
Tiene ADC	SÍ
DMA Canales	NO
PWM Canales	NO
DAC Canales	NO
Eeprom Tamaño	256 x 8
En chip Programa de ancho de ROM	16
Límite Escanear	NO
Formato	Punto fijo
Integrado Cache	NO
RAM (palabras)	512
Número de I/OS en serie	4
Número de temporizadores	5
Número de interrupciones externas	41
En chip Ancho de RAM de datos	16
Longitud	7 mm mm
Altura Sentado (max)	1.2 mm
Ancho	7 mm mm
ROHS Estado	ROHS3 Obediente

Diagrama de bloques de ATMEGA4809

Características ATMEGA4809

Multiplicador de hardware mejorado para cálculos rápidos

El ATMEGA4809 cuenta con un multiplicador de hardware de alto rendimiento que acelera enormemente las operaciones aritméticas.Esto es principalmente ventajoso para aplicaciones que involucran un procesamiento matemático intensivo, mejorando así la eficiencia informática.Los ejemplos incluyen criptografía, procesamiento de señales y análisis de datos real, donde el multiplicador de hardware puede reducir significativamente el tiempo de procesamiento, optimizar el rendimiento del sistema.

Tres modos de sueño para la gestión de energía optimizada

El microcontrolador admite tres modos de sueño.

• Modo inactivo: conserva la actividad de la CPU mientras reduce la potencia a los periféricos, ideal para escenarios que exigen tiempos de respuesta rápidos.

• Modo de espera: conserva más energía al detener la CPU y mantener estados operativos útiles, ajustando las aplicaciones con actividad periódica.

• Modo de apagado: ofrece un ahorro máximo de energía al detener todas las actividades, adecuadas para dispositivos con batería con uso esporádico.

Sistema de eventos para la coordinación periférica sin carga de CPU

Un atributo notable es el sistema de eventos, que permite que los periféricos interactúen directamente sin la participación de la CPU.Esto reduce la latencia y la capacidad de respuesta general del sistema al descargar la coordinación periférica.Tal mecanismo es invaluable en los sistemas de control reales donde el tiempo y la precisión están activos.La arquitectura del sistema de eventos, similar a las técnicas directas de acceso a la memoria, minimiza los cuellos de botella de la CPU, mejorando la eficiencia.

Temporizador de vigilancia (WDT) para la estabilidad del sistema

El temporizador de vigilancia integrado refuerza la confiabilidad del sistema al monitorear y recuperarse de los problemas operativos.El WDT actúa como un mecanismo a prueba de fallas, restableciendo el microcontrolador al detectar la falta de respuesta, evitando así los bloqueos del sistema.Esta capa de confiabilidad se utiliza principalmente en sistemas de control industrial y electrónica de consumo, lo que garantiza una mayor seguridad y estabilidad.

Restablecimiento de encendido (POR) y detección de marrón (BOD) para una operación consistente

Para una startup segura y una operación confiable, el ATMEGA4809 incluye.

• Restablecimiento de encendido (POR): inicia el microcontrolador tras la restauración de energía, asegurando un estado de inicio consistente.

• Detección de marrón (BOD): protege contra las fluctuaciones de voltaje que podrían comprometer la estabilidad del dispositivo, restableciendo automáticamente el sistema cuando el voltaje cae por debajo de un umbral establecido.

Interfaz de programación y depuración de un solo pin (UPDI) para un desarrollo eficiente

La interfaz de depuración del programa unificado de un solo pin (UPDI) facilita significativamente los procesos de desarrollo y depuración.Esta interfaz reduce las complejidades físicas y de procedimiento generalmente asociadas con la programación y depuración del microcontrolador, mejorando la productividad del desarrollador.La simplicidad de Updi es principalmente beneficiosa en los ciclos de desarrollo iterativos, donde las pruebas rápidas y la depuración son importantes para la finalización oportuna del proyecto.

En esencia, los atributos del ATMEGA4809 proporcionan una plataforma versátil y eficiente adecuada para una amplia gama de aplicaciones, incluida la electrónica de consumo y la automatización industrial.Al integrar la gestión de energía avanzada, las capacidades de cálculo rápido y las características de confiabilidad sólidas, proporciona una base formidable para desarrollar sistemas confiables y de alto rendimiento.

Circuito ATMEGA4809

Comparación de ATMEGA4809 y ATMEGA328

Comparación de rendimiento y eficiencia

Ambos ATMEGA4809 y ATMEGA328 entregar niveles comparables de rendimiento.El ATMEGA328, comúnmente encontrado en los tableros de Arduino, se destaca en eficiencia energética.Este microcontrolador integra la tecnología PicoPower de Atmel, lo que permite un menor consumo de energía sin sacrificar el rendimiento.

Diferencias arquitectónicas

Al examinar las arquitecturas más de cerca, el ATMEGA4809 proporciona ciertas mejoras sobre el ATMEGA328.El ATMEGA4809 ofrece un sistema de configuración periférica flexible.Esta flexibilidad proporciona un mejor rendimiento general del sistema.El sistema es más adaptable, especialmente en aplicaciones que involucran múltiples sensores o periféricos.

Programación y desarrollo

En términos de programación y desarrollo, la compatibilidad hacia atrás del ATMEGA4809 con el ATMEGA328 es ventajosa.Esta compatibilidad simplifica el proceso de migración de los proyectos existentes diseñados originalmente para el ATMEGA328.Las herramientas de depuración avanzadas respaldadas por el ATMEGA4809 pueden ser altamente beneficiosas en proyectos complejos, lo que permite la identificación y resolución de problemas tempranos.

Consumo de energía en aplicaciones prácticas

Las diferencias de consumo de energía se hacen principalmente evidentes en las aplicaciones reales.Para los dispositivos con batería, las capacidades de PicoPower de ATMEGA328 pueden extender los períodos operativos entre los cargos.Las funciones avanzadas de ahorro de energía del ATMEGA4809 pueden optimizar aún más el uso de energía, especialmente beneficioso en aplicaciones de potencia ultra baja.

A prueba de futuro y versatilidad

Teniendo en cuenta la prueba futura, las muchas funcionalidades mejoradas del ATMEGA4809 lo convierten en una opción más versátil.Su soporte más amplio para los periféricos y la gestión de memoria mejorada están activos para aplicaciones complejas y en evolución.Estas características proporcionan una base robusta para futuras innovaciones y expansiones, lo que lo hace ideal para planificar actualizaciones.

Paquete de ATMEGA4809

Información del fabricante

Microchip Technology Inc., con sede en Chandler, Arizona, sobresale en ofrecer una amplia gama de microcontroladores y semiconductores analógicos.Esta compañía es reconocida por reducir los riesgos de desarrollo, reducir los costos del sistema y acelerar el tiempo de comercialización.A través de su apoyo de alta calidad y productos confiables, Microchip ha establecido firmemente su liderazgo en la industria.

El ATMEGA4809 se destaca entre las ofertas de Microchip debido a sus capacidades avanzadas y arquitectura adaptable, lo que lo hace adecuado para diversas aplicaciones que requieren soluciones robustas y eficientes.Este microcontrolador admite una amplia gama de funcionalidades, lo que hace que se integre sin esfuerzo en varios sistemas.

Hoja de datos pdf

ATMEGA4809-AFR HOJAS DE DATOS:

ATMEGA4808/4809 DATHAYHEAT.PDF

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué es ATMEGA4809?

El ATMEGA4809 es un microcontrolador sofisticado que utiliza el procesador AVR® de 8 bits.Este hardware avanzado viene con un multiplicador integrado y funciona a velocidades de hasta 20 MHz.Ofrece 48 kb sustanciales de memoria flash, 6 kb de SRAM, e incluye 256 bytes de EEPROM, todos perfectamente alojados dentro de un paquete de 48 pines.Con su diseño robusto, atiende a una variedad de aplicaciones y comandos complejos.

2. ¿Para qué se puede utilizar el ATMEGA4809?

El microcontrolador de 8 bits de tecnología Microchip ATMEGA4809 está planeado para optimizar las aplicaciones de comando y control altamente receptivas.Mejora significativamente la funcionalidad de los sistemas de control reales.Su naturaleza versátil permite que se utilice en arquitecturas integrales basadas en microprocesadores o como procesadores independientes dentro de los marcos de comando y control.La utilización de este microcontrolador puede elevar el rendimiento de diversos proyectos.

3. ¿Cómo mejora el ATMEGA4809 las aplicaciones en tiempo real?

El ATMEGA4809 aborda los requisitos crecientes para la velocidad y la eficiencia en los sistemas reales.El multiplicador de hardware y la alta frecuencia de operación (hasta 20 MHz) permiten un procesamiento rápido y tiempos de respuesta rápidos.Estas aplicaciones de beneficios que requieren retroalimentación inmediata y control preciso, como los sistemas de robótica y automatización.Al incorporar el ATMEGA4809, puede satisfacer las necesidades exigentes de las aplicaciones reales.

4. ¿Hay alguna característica adicional que mejore la usabilidad del ATMEGA4809?

De hecho, el ATMEGA4809 está equipado con numerosas características periféricas que aumentan su usabilidad.Estos incluyen múltiples interfaces de comunicación como UART, SPI e I2C, que facilitan la integración perfecta con otros dispositivos digitales.Además, cuenta con características analógicas robustas, que incluyen ADC y DAC, lo que lo hace muy adecuado para la interfaz de sensores y el procesamiento de señales analógicas.Estas características se combinan para hacer del ATMEGA4809 una herramienta versátil para una amplia gama de tareas digitales y analógicas.

5. ¿Cómo se compara ATMEGA4809 con otros microcontroladores en su clase?

En comparación con otros microcontroladores en su clase, el ATMEGA4809 se destaca debido a su combinación equilibrada de capacidad de memoria, velocidad de procesamiento e integraciones periféricas.Su arquitectura de 8 bits, complementada por características eficientes de gestión de energía, lo convierte en una opción óptima para las aplicaciones donde el consumo de energía es un factor grave.Este equilibrio asegura que ofrece un rendimiento confiable sin comprometer la eficiencia.

6. ¿Se puede utilizar el ATMEGA4809 en proyectos educativos?

El ATMEGA4809 sirve como una excelente plataforma para fines educativos.Su arquitectura directa y documentación integral lo hacen adecuado para el aprendizaje y la experimentación.Al involucrarse con este microcontrolador, puede obtener información valiosa sobre el desarrollo de sistemas integrados, el comando y la lógica de control, así como el diseño real del sistema.El ATMEGA4809 crea un entorno práctico para explorar e innovar.
