TIP142 Transistor: Pinout, equivalente y hoja de datos

Este artículo explora el TIP142, un transistor Power Darlington reconocido por su eficiencia y capacidades de ganancia actuales excepcionales.Ingeniosamente diseñado para albergar dos transistores en un solo paquete, este dispositivo simplifica el proceso de ensamblaje al tiempo que mejora el manejo actual, lo que lo convierte en una opción primaria para aplicaciones de demanda de energía.Al combinar la funcionalidad y la confiabilidad, el TIP142 se destaca como una solución preferida con el objetivo de reducir el recuento de componentes mientras optimiza el rendimiento.

Catalogar

¿Cuál es el Tip142?

El TIP142 Transistor está construido con tecnología avanzada y presenta un diseño único que mejora su rendimiento.Utiliza lo que se llama estructura de "isla base" y una configuración de Darlington, que trabaja juntas para proporcionar una amplificación fuerte y mantener baja la pérdida de energía.Gracias a su diseño avanzado, el TIP142 es estable y confiable, por lo que es una excelente opción para las tareas que necesitan un rendimiento consistente en diferentes entornos.El diseño de la "isla base" ayuda a crear un flujo eléctrico más suave, reduciendo la interferencia y el desperdicio de energía.Con el tiempo, este diseño ha demostrado extender la vida útil y la efectividad del componente en diferentes usos.La configuración de Darlington combina dos transistores en un paquete, lo que permite una mayor salida de corriente y mejorando la eficiencia.Esta configuración simplifica el diseño del circuito al reducir la cantidad de piezas, lo que a menudo conduce a menos fallas y ahorra espacio en el diseño.Con sus altas habilidades de amplificación, el TIP142 puede aumentar la corriente con muy poca entrada, lo que la hace útil para aquellos que desean circuitos eficientes.El bajo voltaje de saturación del TIP142 ayuda a reducir la pérdida de energía, lo cual es importante para aplicaciones de eficiencia energética.Esto se alinea bien con el creciente enfoque en la sostenibilidad, ya que el uso eficiente de energía es ahora un objetivo clave en el diseño de tecnología.

Configuración de PIN de TIP142

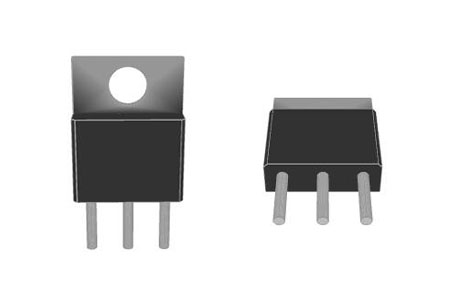

Tip142 símbolo, huella y modelo CAD

Características del Tip142

• Voltaje: Puede manejar hasta 100V entre coleccionista y emisor, y 5V entre emisor y base.Esto lo hace confiable para aplicaciones de alto voltaje.

• Actual: Admite hasta 10A, que es útil para circuitos de alta corriente como amplificadores de potencia y control del motor.

• Disipación de potencia: Puede disipar 125W de potencia, por lo que necesita un enfriamiento adecuado (como un disipador de calor) para evitar el sobrecalentamiento.

• Rango de temperatura: Trabaja en temperaturas de -65 ° C a +150 ° C, por lo que es adecuado para entornos duros.

• Diseño y amplificación: Viene en un paquete TO-247 para un montaje fácil, y tiene una alta ganancia de corriente (1000), que amplifica las señales de manera efectiva.

Aplicaciones del Tip142

Procesamiento de señal

En el procesamiento de la señal, los sistemas a menudo exigen componentes expertos en la gestión de voltajes y corrientes fluctuantes.El TIP142 sobresale aquí, desempeñando un papel en amplificadores y dispositivos de modulación de señal, donde el procesamiento efectivo es un arte para el rendimiento.

Gestión de energía

Los sistemas de gestión de energía son áreas donde el Tip142 brilla en su efectividad en la conversión y regulación de energía.Este transistor no solo garantiza un rendimiento estable;Actúa como un guardián de las unidades de suministro de energía.Sistemas de elaboración que requieren flujos de potencia constantes en condiciones diversas y en constante cambio.

Gadgets portátiles

Los teléfonos inteligentes, las tabletas y otros dispositivos portátiles cosechan las recompensas de las capacidades de gestión de energía de Tip142.Este componente ayuda a extender la duración de la batería y aumentar la longevidad de los dispositivos.Otros transmiten tales avances para impulsar los límites de la gestión de energía compacta, adoptando tanto los desafíos como las emociones de la innovación impulsada por la miniaturización.

Electrónica de consumo

El TIP142 GRACE ELECTRONICS DEL VERDICO, desde televisores hasta electrodomésticos.Su durabilidad contribuye a reducir las tasas de falla de los componentes, introduciendo una armonía de rendimiento y rentabilidad.

Maquinaria industrial

Cuando se trata de maquinaria industrial, la resiliencia es clave, ya que estos componentes enfrentan entornos desafiantes y ciclos exigentes.El TIP142 es una opción para los circuitos de control del motor y la regulación de energía.Proporciona información sobre la mejora de la eficiencia de la maquinaria y minimiza el tiempo de inactividad al soportar la rutina de las demandas industriales.

Equivalente para el transistor Tip142

• 2SD1197

• 2SD2390

• 2SD2390-O

• 2SD2390-P

• 2SD2390 y

• Bdv65b

• BDV65BG

• Bdv67b

• Bdv67c

• Bdv67d

• TIP142G

Circuito de prueba de la punta142

Construir un circuito de prueba simple para cambiar una carga con un transistor NPN TIP142 es una buena manera de comenzar a verificar cómo funcionará el circuito.Para armar esta configuración de prueba, necesitará un transistor Tip142, una resistencia que coincida con los niveles de corriente y potencia esperados, una fuente de alimentación y herramientas como un osciloscopio y un multímetro.Comience cuidadosamente siguiendo un diagrama de circuito para ensamblar todo.Luego, aumente gradualmente la carga para ver cómo responde el transistor, simulando las condiciones.Este enfoque lo ayuda a encontrar los límites del circuito y detectar cualquier problema que pueda hacer que falle.Después de la prueba, revise los resultados, centrándose en cosas como la ganancia de corriente, el voltaje de saturación y el calor.Esto le ayuda a ver patrones que podrían afectar la forma en que diseña el circuito.

TIP142/TIP147 Amplificador de potencia

El amplificador de potencia proporciona un rendimiento fuerte, que ofrece 100 vatios de potencia continua a 8 ohmios y 150 vatios a 4 ohmios.Puede conducir altavoces de 12 pulgadas adecuados para sonidos de rango medio, boba medio y subwoofer.El amplificador utiliza transistores TIP142 y TIP147 en una configuración especial de Darlington NPN/PNP para aumentar la potencia.En la sección de búfer y controlador, utiliza un transistor PNP BC556AP y un transistor NPN TIP41.Para obtener los mejores resultados, se sugiere emparejar el transistor Tip41 con un disipador de calor y un interruptor térmico.

TIP142 Especificaciones técnicas

Tipo	Parámetro
Tiempo de entrega de fábrica	8 semanas
Tipo de montaje	A través del agujero
Número de alfileres	3
Material del elemento transistor	SILICIO
Número de elementos	1
Temperatura de funcionamiento	150 ° C TJ
Código JESD-609	E3
Nivel de sensibilidad de humedad (MSL)	1 (ilimitado)
Terminación	A través del agujero
Acabado terminal	Lata (sn)
Disipación de potencia máxima	125W
Número de pieza base	TIP142
Polaridad	NPN
Disipación de potencia	125W
Tipo de transistor	NPN - Darlington
Montar	A través del agujero
Paquete / estuche	TO-247-3
Peso	6.500007G
Voltaje de descomposición del emisor de colección	100V
hfe min	500
Embalaje	Tubo
Estatus de parte	Activo
Número de terminaciones	3
Código ECCN	EAR99
Voltaje - DC clasificado	100V
Calificación actual	10A
Recuento de alfileres	3
Configuración de elementos	Soltero
Aplicación de transistor	TRASPUESTA
Voltaje del emisor de colección (VCEO)	100V
Actual de colección máxima	10A
Actual - Corte de colección (Max)	2mera
Voltaje base de colección (VCBO)	100V
Vcesat-max	3 V
Longitud	15.75 mm
Llegar a SVHC	Sin SVHC
Estado de ROHS	ROHS3 Cumplante
DC Current Gane (HFE) (Min) @ IC, VCE	1000 @ 5A 4V
VCE Saturation (Max) @ IB, IC	3V @ 40 mM, 10a
Voltaje base del emisor (VEBO)	5V
Altura	20.15 mm
Ancho	5.15 mm
Endurecimiento por radiación	No
Plomo libre	Plomo libre

Paquete para TIP142

TIP142 Información del fabricante

Stmicroelectronics es una figura principal en la esfera semiconductora, conocida por desarrollar soluciones microelectrónicas de vanguardia.Utilizando tecnología avanzada junto con capacidades de fabricación sustanciales, la compañía ofrece una amplia gama de productos pioneros.Su búsqueda de la mejora tecnológica y la ingeniería superior impulsan la progresión de los semiconductores, profundamente integrados en la electrónica contemporánea.La destreza de esta compañía es evidente en su desarrollo de soluciones de semiconductores intrincados para numerosos usos electrónicos.A través de una inversión sustancial en investigación y desarrollo, Stmicroelectronics expande constantemente las fronteras de microelectrónicas, lo que permite a los clientes optimizar la eficiencia, la velocidad y el rendimiento en varios sectores.La elegante mezcla de materiales y metodologías avanzadas se manifiesta en dispositivos cotidianos, sutilmente pero mejorando la satisfacción.La robustez de fabricación de Stmicroelectronics proviene de una red mundial de instalaciones equipadas con tecnologías de fabricación de vanguardia.Esta configuración permite la escalabilidad, la adaptabilidad y la firmeza, asegurando la uniformidad y los altos estándares en las líneas de productos.

Hoja de datos pdf

TIP142 Hojas de datos:

TIP142, TIP147.PDF

TIP140-142, TIP145-147.PDF

Aviso de material de Mult Dev Adv 8/abril/2019.pdf

IPG-PWR/14/8674 02/sep/2014.pdf
