El contador CMOS CD4017BE explicó: Características, funcionalidad y uso

El contador CD4017BE es un circuito integrado versátil basado en CMOS ampliamente utilizado en sistemas digitales para tareas de conteo y secuenciación.Con 10 salidas y características de control robustas, incluido un disparador de Schmitt en su entrada de reloj, garantiza una configuración de pulso precisa y un rendimiento estable del sistema.Comúnmente encontrado en aplicaciones que van desde pantallas digitales hasta divisores de frecuencia, el diseño confiable y eficiente del CD4017BE lo convierte en un componente valioso en la electrónica moderna.Este artículo profundiza en sus características clave, configuraciones de PIN y aplicaciones prácticas, que ofrece visiones de su importancia en diversas innovaciones tecnológicas.

Catalogar

Comprensión de CD4017Be contador

El CD4017BE es un circuito integrado basado en CMOS diseñado para una gama de necesidades de conteo y secuenciación.Cuenta con 10 salidas y terminales de entrada CP, CR e INH, lo que lo hace bien adecuado para diversos sistemas digitales.Con un gatillo Schmitt en su entrada de reloj, administra la configuración de pulso, acomodando diferentes transiciones de señal de reloj.Esta capacidad es necesaria para los sistemas donde la precisión del pulso es dinámica para evitar errores y mantener la precisión.

Una señal de desactivación de reloj baja le permite incrementar los recuentos y transmitirlos a la salida de decodificación cuando progresa el reloj.Los ingenieros valoran su confiabilidad para crear sistemas estables.Su gestión de transición competente ilustra su papel en la electrónica contemporánea.Ampliamente utilizado en pantallas digitales y tareas de secuenciación, resalta la importancia de cada pulso.

Cuando se integran en entornos prácticos, la configuración del pulso del mostrador reduce la complejidad del sistema, mostrando un diseño sofisticado apreciado por la funcionalidad y la confiabilidad.Además, para los roles de conteo tradicionales, el CD4017BE también brilla en aplicaciones innovadoras que requieren precisión y flexibilidad.

Reemplazo y equivalente

• CD4017BPWR

• SN74HC4020N

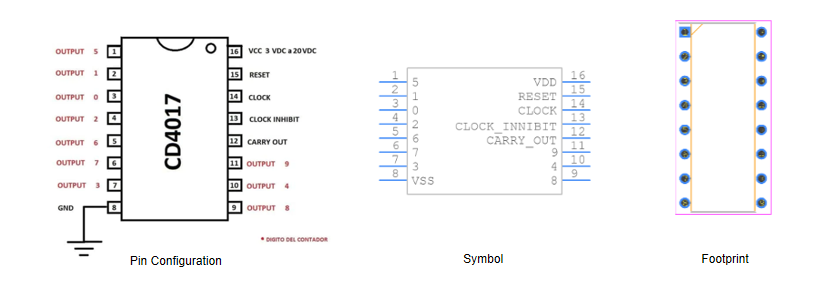

CD4017BE Símbolo, huella y configuración de PIN

Los pines responsables de contar salidas, identificados como Q0-Q9 (pines 1-7, 9-11), entregan señales clave pero no están organizadas secuencialmente.Los diseñadores a menudo conectan estas salidas a LED u otros indicadores, ofreciendo comentarios en tiempo real en varias aplicaciones.Se deben consultar los diagramas de circuito para garantizar la conectividad correcta.Para prevenir complicaciones, los resultados deben mantenerse dentro de sus límites.

Conexiones de potencia y tierra

• El PIN 8 sirve como VSS/tierra, que se vincula con el suelo del circuito y actúa como una referencia activa para los niveles de voltaje.Una conexión a tierra estable mitiga el ruido potencial en los circuitos digitales.

• El pin 16, etiquetado como VDD/VCC, actúa como el pin de la fuente de alimentación, generalmente conectado a una fuente de +5V.Colocar un condensador de desacoplamiento cerca de este pin estabiliza la potencia, reduciendo las fluctuaciones de voltaje.Esta medida ayuda a mantener la estabilidad, evitando así el comportamiento errático de los chips.

Alfileres de control y gestión

• El pin 12, conocido como Carry Out, se eleva después de un ciclismo de 1 a 10, proporcionando una señal de transporte.Facilita en cascada en operaciones que requieren recuentos más allá de 10.

• Habilitar el reloj, asignado al pin 13, detiene el recuento cuando está alto, deteniendo la operación.Esta característica resulta valiosa para sincronizar con eventos externos.

• El pin del reloj, identificado como PIN 14, impulsa el proceso de conteo, avanzando el recuento con cada pulso positivo.Las conexiones generalmente se realizan con temporizadores externos o microcontroladores, dominantes a la necesidad de un control de sincronización preciso en los circuitos digitales.

• El pin 15 es el pin de reinicio, que reinicializa la secuencia de conteo a 1. Precisión En la sincronización La operación de reinicio asegura que la secuencia comience como se desea, utilizada en sistemas automatizados.

CD4017BE Parámetros técnicos

Atributo de producto	Valor de atributo
Fabricante	Texas Instrumentos
Paquete / Caso	PDIP-16
Embalaje	Tubo
Tecnología	CMOS
ROHS Estado	No rohs Obediente
Contar Tasa	5.5MHz
Operante Voltaje de suministro	3v ~ 18V
Operante Temperatura	-55 ° C ~ 125 ° C
Montaje Estilo	A través de Agujero
Cálculo Método	Sincrónico
Número de bits	De 10 bits
Número de terminaciones	16
Producto Tipo	Encimera IM

Características de CD4017BE

Rendimiento de salida equilibrado

El CD4017BE exhibe un rendimiento de salida equilibrado, ofreciendo una operación constante en sus diez estados de salida.Este comportamiento uniforme se adapta a las tareas con demandas de secuenciación intrincadas, incluidos los sistemas de visualización y los cazadores LED.

Protección contra la operación estática y flexible

Diseñado para la resiliencia, el dispositivo soporta la descarga estática, mejorando su longevidad y confiabilidad en diversos entornos.Puede funcionar sin una señal de reloj, manteniendo estados lógicos en configuraciones estáticas.Esta flexibilidad resulta útil cuando se enfatiza la conservación de la energía o las ocurrencias de señal son raras.

Uso mínimo de energía

Su baja potencia hace que el CD4017BE sea adecuado para dispositivos con batería.Se desempeña bien en varios rangos de voltaje (3V-15V), lo que lo hace adaptable para todo, desde dispositivos portátiles hasta sistemas más grandes.

Reiniciar mecanismo

Con un mecanismo de reinicio, el dispositivo puede volver rápidamente a un estado conocido, aliviando la solución de problemas y el soporte de operación estable.En los usos lógicos secuenciales, donde la precisión de la sincronización y la retención de estado son la característica es ventajosa.

Versatilidad de la división de frecuencia

El CD4017BE sobresale en la división de frecuencia, que gestiona diversos pulsos de entrada para producir diez frecuencias de salida diferentes.Su versatilidad se valora en relojes digitales y diseños de mostradores.Aprovechar estas características requiere un diseño de circuito perspicaz para optimizar el rendimiento, abordando las necesidades específicas al tiempo que considera posibles desafíos de la aplicación.

Mecanismo operativo

El CD4017BE responde a los pulsos de reloj a través de su pin CLK, con cada pulso que activa secuencialmente los pasadores de salida, creando un ciclo de conteo repetitivo.Este proceso es especialmente adecuado para aplicaciones como la división de frecuencia y el recuento de secuencias, donde se valora la progresión ordenada.

Interacción de pulso de reloj

Los pulsos de reloj guían el CD4017BE, encendiendo una secuencia distinta.Cada pulso pasa al pin de salida posterior, una operación cíclica central para aplicaciones como el control LED o la generación de señales cronometradas.Este ritmo hace eco de las complejidades del tiempo en escenarios prácticos.

Aplicación en división de frecuencia

Los segmentos CD4017BE segmentos pulsos con delicadeza, convirtiendo una frecuencia más alta en una más suave.Se vuelve necesario para elaborar señales de reloj específicas para varios circuitos digitales.En sistemas sofisticados, esta sincronización facilita la operación suave, produciendo una cadencia rítmica serena de entradas de reloj.

Contado de secuencia y su relevancia

El conteo de secuencias encuentra su lugar dentro de innumerables operaciones.El CD4017BE orquesta procesos que exigen un momento preciso y armonizando actividades como los sistemas de tráfico donde el flujo se basa en intervalos oportunos.En la automatización, coordina elegantemente la activación de maquinaria, tejiendo la eficiencia en un ritmo industrial.

Diversas aplicaciones del CD4017BE

Aplicaciones informáticas

El CD4017BE gestiona con precisión pulsos de entrada en dispositivos como teclados y ratones, mejorando la interfaz de usuario asegurando la entrada e interacción de datos precisos.Los contadores implementados en estos dispositivos aumentan la capacidad de respuesta, un aspecto grave en los dominios que exigen alta precisión y velocidad, como los juegos o el diseño gráfico.

Usos de instrumentación

En el mundo de la instrumentación, el CD4017BE ayuda a medir aspectos como el peso y el monitoreo de los procesos de titulación química.Administra múltiples etapas para lecturas de sensores refinados, lo que lleva a mediciones precisas en laboratorios.Esta precisión no solo fortalece la confiabilidad de los datos, sino que también alimenta los métodos de investigación innovadores que miran hacia el futuro.

Control electrónico

Cuando se incluye en sistemas electrónicos, el CD4017BE supervisa el flujo operativo y el tiempo, mejorando la funcionalidad en dispositivos como reproductores de DVD o sistemas de CA.Garantizar ayudas de programación óptimas en el desarrollo de soluciones de eficiencia energética, reduciendo el uso de energía y la prolongación de la vida útil del dispositivo, lo que satisface la creciente demanda de sostenibilidad.

Avances en el procesamiento de datos

La utilización del CD4017BE en el procesamiento de datos afecta la precisión de la transmisión y las tasas de procesamiento.Su contribución a la eficiencia y estabilidad del sistema es evidente en los equipos de redes, donde el flujo de datos constante es dominante.Al habilitar el procesamiento preciso de la señal, admite una comunicación perfecta y mitiga los riesgos de pérdida de datos o corrupción.

Automatización industrial

En entornos industriales, el CD4017BE mantiene un buen ojo a las señales de desplazamiento de maquinaria, un factor final para controlar los movimientos y ángulos precisos.Esta aplicación mejora las líneas de ensamblaje automatizadas, donde el posicionamiento exacto aumenta la productividad y la uniformidad.Abre puertas a técnicas de automatización sofisticadas, fomentando métodos de fabricación innovadores y elevando la competitividad industrial.

Pros y contras

Pros

El contador demuestra una adaptabilidad notable, que funciona de manera eficiente en un amplio rango de temperatura de -40 ℃ a 125 ℃.Su diseño incluye protección antiestática, mejorando la confiabilidad en contextos sensibles.Los ingenieros aprecian su variedad de opciones de paquetes disponibles (SOP14, TSSOP14 y DIP14) para que la integración perfecta en múltiples diseños de circuitos.

La arquitectura del contador Johnson facilita las altas velocidades de conteo, lo que demuestra ser bastante beneficioso en los sistemas digitales empleados en aplicaciones como temporizadores y secuenciadores.Esta arquitectura se valora principalmente para aliviar la complejidad de los intrincados mecanismos de tiempo en los diseños electrónicos.

Contras

Mientras ofrece numerosos beneficios, el mostrador viene con ciertas limitaciones.Carece de una capacidad de actualización dinámica, exigiendo una refrescante de bit a bits de bit a bit, lo que podría afectar el rendimiento en condiciones específicas.La ausencia de un mecanismo de autoinforme requiere una intervención manual o circuitos externos para reiniciarse, agregando capas de complicaciones a algunos diseños.

Además, el rango del mostrador se limita a 10, lo que requiere contadores suplementarios para rangos más amplios, lo que puede plantear desafíos en sistemas con extensas necesidades de conteo.Aunque los practicantes a menudo recurren a en cascada múltiples contadores para superar esto, puede conducir a una mayor complejidad.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Para qué se usa CD4017be?

El CD4017BE sobresale en la gestión de tareas de conteo de bajo alcance, manejando efectivamente los recuentos de 0 a 10. Como un mostrador de década de Johnson de 10 etapas, simplifica el diseño del circuito, lo que lo hace atractivo debido a su capacidad para reducir la complejidad y conservar el espacio: factores que contribuyenEnormemente para diseñar eficiencia.

2. ¿Cuál es el tipo de señal de entrada del contador CD4017BE?

El contador acepta varias señales digitales decimales.Específicamente, las señales de reloj, las señales de reinicio y las señales de desactivación del reloj.Esta versatilidad permite un control y tiempo precisos en diversas aplicaciones digitales, lo que lo hace adecuado para tareas complejas que exigen precisión.

3. ¿Qué es un mostrador de Década de Johnson?

Un contador de Johnson opera utilizando una configuración de 5 bits compuesta de chanclas D, formando un contador de décadas cíclicas.Esta estructura garantiza cambios de salida confiables y secuencias predecibles, ofreciendo ventajas sustanciales en circuitos lógicos secuenciales complejos.

4. ¿Cuál es el rango de temperatura de funcionamiento de CD4017BE?

Funcionando en un amplio rango de temperatura de -55 ° C a 125 ° C, el CD4017BE demuestra una adaptabilidad considerable.Esta resistencia mejora su rendimiento en varios entornos, incluidas las duras condiciones que se encuentran comúnmente en entornos industriales.

5. ¿Cuál es el método de reinicio del contador CD4017BE?

Con un mecanismo de reinicio asíncrono, cualquier salida activa se borra rápidamente cuando la señal de reinicio se baja.Esta capacidad permite una reinicialización rápida, mejorando la capacidad de respuesta del sistema y la confiabilidad en aplicaciones en constante cambio.
