Todo sobre el amplificador operativo LMV358

El amplificador operacional LMV358 está diseñado para ofrecer un rendimiento confiable en aplicaciones de baja voltaje y baja potencia, por lo que es una opción práctica para dispositivos compactos y operados por baterías.Este artículo proporciona una visión general clara de sus características, usos y cómo se compara con amplificadores similares.

Catalogar

¿Cuál es el amplificador operativo LMV358?

El LMV358 es un amplificador operacional versátil diseñado para funcionar con alimentaciones de voltaje más bajas, lo que lo hace ideal para una variedad de aplicaciones.Ofrece salida de riel a riel, lo que significa que puede emitir señales que alcanzan los límites de la fuente de alimentación.Esta característica mejora la calidad de la señal y es especialmente útil en dispositivos donde se necesita preservar la claridad de la señal.El diseño de bajo consumo de energía se adapta bien a la electrónica portátil con batería, lo que garantiza que el dispositivo no drene la alimentación excesivamente.El diseño compacto del LMV358 también permite que se coloque cerca de áreas de señal sensibles en una PCB, lo que reduce la interferencia de ruido.Con soporte para suministros de sola y dual, el LMV358 satisface las necesidades de los proyectos que requieren flexibilidad en las opciones de voltaje.

Estructura de pinout de LMV358

Guía de configuración de PIN para LMV358

Número de alfiler	Nombre	Descripción
1	A un	Salida de OP-AMP A
2	En a−	Inversión de entrada de OP-AMP A
3	En A+	Entrada no inversa de OP-AMP A
4	V−	Terreno o negativo (suministro de doble polaridad)
5	En B+	Entrada no inversa de OP-Amp B
6	En b−	Entrada invertida de OP-Amp B
7	Fuera B	Salida de OP-Amp B
8	V+	Voltaje de suministro

Descripción general del modelo LMV358 CAD

Símbolo LMV358

Huella LMV358

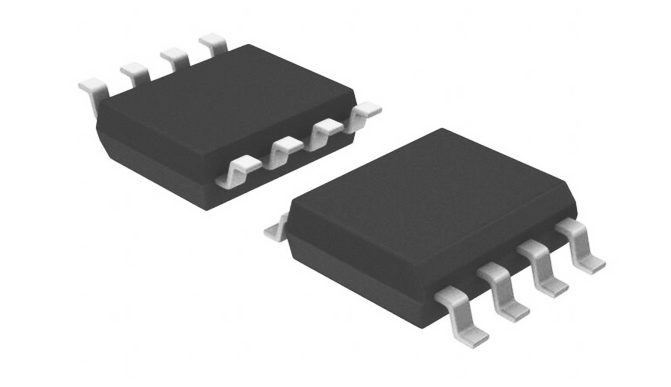

Modelo 3D LMV358

Características clave de LMV358

Operación de bajo voltaje

El LMV358 funciona de manera eficiente a bajos voltajes, específicamente dentro de un rango de 2.7V a 5V.Esta característica lo hace compatible con los circuitos de baja potencia, lo que le permite funcionar bien en diseños compactos y conscientes de la energía.

Salida de riel a riel

Con la salida de riel a riel, el LMV358 puede emitir señales que se extienden a los límites de la fuente de alimentación.Esta calidad garantiza que pueda lograr el rango completo de salida de señal, lo que ayuda en aplicaciones donde es importante mantener la integridad de la señal.

Corriente inactiva baja

El LMV358 dibuja muy poca corriente cuando está inactiva, con un máximo de 220 μA por canal.Esta corriente inactiva baja lo hace ideal para dispositivos con batería, lo que permite que la batería dure más al conservar la energía cuando el amplificador no está procesando activamente señales.

Sin distorsión de cruce de salida

El LMV358 está diseñado para evitar la distorsión del cruce, por lo que la señal permanece limpia y libre de fluctuaciones no deseadas a medida que pasa a través del amplificador.Esta característica garantiza una señal suave y confiable, lo que lo hace adecuado para aplicaciones donde se requiere una salida precisa.

Protección de reversión de fase

El LMV358 está construido para manejar entradas envueltas sin causar una inversión de fase.Esta estabilidad evita que la señal de salida invertir inesperadamente, lo que puede ser una cualidad crítica cuando necesita el amplificador para mantener un comportamiento predecible en diferentes condiciones de entrada.

Opciones de grado automotriz

Para aplicaciones automotrices o similares, están disponibles versiones LMV358 con un prefijo NCV.Estos están calificados bajo el estándar AEC-Q100, proporcionando una durabilidad y confiabilidad adicionales en entornos de alto estrés, lo que puede ser útil para los ingenieros que trabajan en campos especializados.

Cumplimiento amigable con el medio ambiente

El LMV358 es libre de PB, sin halógeno y cumple con los estándares de ROHS, alineándose con las prácticas de fabricación con consciente ambiental.Esto hace que el LMV358 sea una elección responsable de los diseños y aplicaciones ecológicos.

Especificaciones técnicas de LMV358

Tipo	Parámetro
Estado del ciclo de vida	Activo (último actualizado: hace 3 horas)
Tiempo de entrega de fábrica	13 semanas
Contactor	Estaño
Tipo de montaje	Montaje en superficie
Paquete / estuche	8-SOIC (0.154, 3.90 mm de ancho)
Montaje en superficie	SÍ
Número de alfileres	8
Nivel de uso	Grado industrial
Temperatura de funcionamiento	-40 ° C ~ 85 ° C
Embalaje	Tape & Reel (TR)
Publicado	2005
Código JESD-609	E3
Código PBFree	Sí
Estatus de parte	Activo
Nivel de sensibilidad de humedad (MSL)	1 (ilimitado)
Número de terminaciones	8
Código ECCN	EAR99
Método de embalaje	Cinta y carrete
Posición terminal	DUAL
Forma terminal	Ala de la gaviota
Número de funciones	2
Voltaje de suministro	2.7V
Número de pieza base	LMV358
Recuento de alfileres	8
Tipo de salida	Ferrocarril
Voltaje de suministro operativo	3V
Número de canales	2
Corriente de suministro operativo	210 μA
Corriente de suministro nominal	440 μA
Corriente de salida	160 mA
Ritmo	1V/μs
Arquitectura	Voltaje de retroalimentación
Tipo de amplificador	Propósito general
Relación de rechazo de modo común	50 dB
Corriente - Sesgo de entrada	1NA
Voltaje: suministro, único/dual (±)	2.7V ~ 5.5V
Halógeno libre	Halógeno libre
Corriente de salida por canal	160 mA
Voltaje de compensación de entrada (VOS)	9 mv
Ganancia de la unidad bw-nom	1000 kHz
Ganancia de voltaje	100dB
Relación de rechazo de la fuente de alimentación (PSRR)	50dB
Bajada	NO
Compensación de frecuencia	SÍ
Límite de voltaje de suministro Max	5.5V
Voltaje - Compensación de entrada	1.7mv
Sesgo bajo	NO
Microtewer	SÍ
Frecuencia máxima	50 kHz
Potencia programable	NO
Producto de ancho de banda de ganancia nominal	1MHz
Altura	1.5 mm
Longitud	5 mm
Ancho	4 mm
Llegar a SVHC	Sin SVHC
Endurecimiento por radiación	No
Estado de ROHS	ROHS3 Cumplante
Plomo libre	Plomo libre

Comprender el diagrama de bloque funcional LMV358

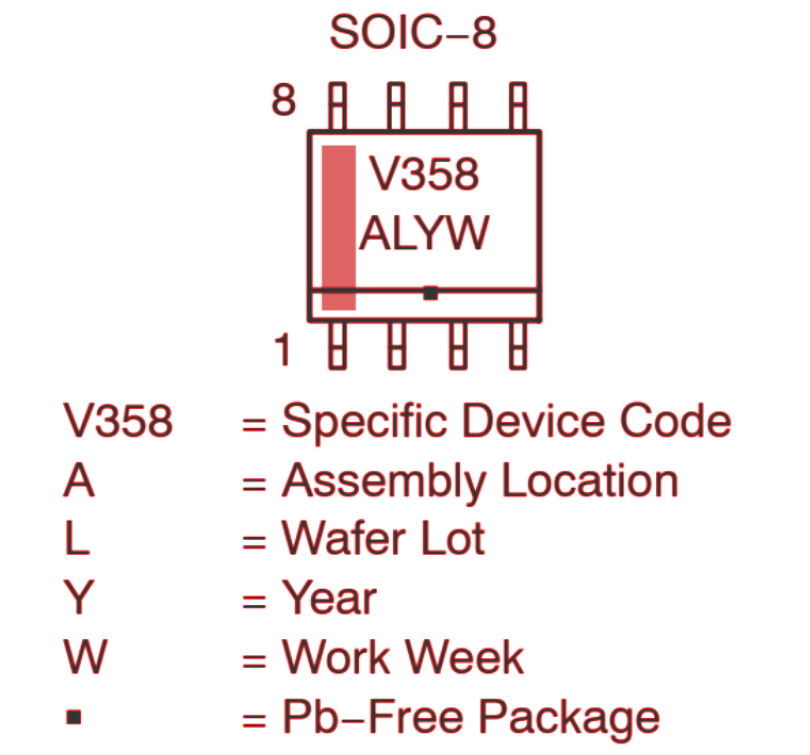

Diagrama de marcado para LMV358

LMV358 Modelos equivalentes

Número de modelo	Fabricante	Descripción
Lmv822ist	Stmicroelectronics	Baja potencia (440UA), amplificadores operacionales bipolares de 5V de propósito general, GBP = 5.5MHz, dual
LMV822Q1MM/NOPB	Instrumentos de Texas	Automotor de grado automotriz, dual, 5.5-V, 5.6-MHz, 40 mA Corriente de salida, amplificador operacional RRO 8-VSOP -40 a 125 ° C

Casos de uso ideales para el LMV358

El diseño de doble paquete de LMV358, con dos amplificadores en un solo IC, proporciona la flexibilidad para admitir aplicaciones que requieren un bajo consumo de energía y una colocación compacta en las placas de circuitos.Su operación de riel a riel y su uso mínimo de energía inactiva lo convierten en una excelente opción para dispositivos portátiles que funcionan con baterías, así como aplicaciones que necesitan una colocación cercana del amplificador a la fuente de señal para minimizar el ruido.Gracias a su amplio rango de entrada que incluye tierra, el LMV358 también es adecuado para las mediciones de acceso de corriente de baja parte del lado, que son comunes en las aplicaciones de monitoreo donde se requiere una detección de corriente precisa.El diseño compacto del LMV358 también hace que sea más fácil administrar la colocación dentro de los espacios restringidos en la PCB.

Consejos de uso y configuración de LMV358

Para configurar el LMV358 para aplicaciones de propósito general, puede usarlo en una configuración no invertida.En esta configuración, se puede lograr una ganancia típica de 10 con una resistencia de 1K y una resistencia de 9.1K, lo que le permite ajustar el voltaje de entrada utilizando un potenciómetro variable.A medida que cambia el voltaje de entrada, la salida se ajustará en consecuencia, en función de la ganancia establecida.Se puede utilizar una fuente de alimentación de +12V y -12V, que admite aplicaciones que requieren salida de voltaje estable.Si aplica 1V en la entrada con una ganancia de 10, el LMV358 emitirá 10V, lo que demuestra su rendimiento confiable en configuraciones simples.

Comparación de LMV358 vs. LM358

Descripción general de LM358

El LM358 es otro amplificador operativo que se usa ampliamente en aplicaciones de uso general.Contiene dos amplificadores de alta ganancia y compensación de frecuencia y admite un amplio rango de voltaje.Esta versatilidad lo hace ideal para amplificadores de sensores, etapas de ganancia de CC y otras aplicaciones donde un amplificador operacional puede ser alimentado por una sola fuente de energía.El diseño del LM358 incluye componentes internos que estabilizan la salida del amplificador y le permiten manejar niveles de señal variados sin comprometer el rendimiento.Es una opción adecuada para tareas básicas de amplificación de señal en varios tipos de circuitos.

Diferencias entre LMV358 y LM358

• Notará que el LM358 usa más potencia que el LMV358.Mientras que el LM358 dibuja alrededor de 500 μA, el LMV358 lo mantiene a 210 μA por canal.Esto hace que el LMV358 sea una mejor opción para los proyectos en los que necesita ahorrar batería o un uso de energía más bajo.

• Los dos amplificadores también difieren en sus rangos de fuente de alimentación.El LMV358 funciona bien dentro de un rango de 2.7V a 5V, ajustando aplicaciones de menor voltaje.El LM358, por otro lado, es más flexible, que funciona desde 3V hasta 32 V para un solo suministro o ± 1.5V a ± 16V para potencia dual.Este rango más amplio le permite adaptar el LM358 para configuraciones que requieren voltajes más altos.

• Otra ventaja del LMV358 es su salida de riel a riel, lo que le permite usar todo el rango de voltaje.Esta característica le ayuda a obtener una señal más completa y precisa en comparación con el LM358, que no incluye la salida de riel a riel.Si su proyecto necesita una salida de señal precisa, el LMV358 satisfará esas necesidades mejor.

LMV358 Comparación de piezas similares

Número de parte	LMV358DR2G	LMV358IDRG4	Lmv358idr	MC33202DR2G	Lmv358id
Fabricante	En semiconductor	Instrumentos de Texas	Instrumentos de Texas	En semiconductor	Instrumentos de Texas
Paquete / estuche	8-SOIC (0.154, 3.90 mm de ancho)	8-SOIC (0.154, 3.90 mm de ancho)	8-SOIC (0.154, 3.90 mm de ancho)	8-SOIC (0.154, 3.90 mm de ancho)	8-SOIC (0.154, 3.90 mm de ancho)
Número de alfileres	8	8	8	8	8
Ritmo	1V/μs	1V/μs	1V/μs	1V/μs	1V/μs
Voltaje de compensación de entrada	9 MV	7 MV	8 MV	7 MV	7 MV
Relación de rechazo de la fuente de alimentación (PSRR)	50 dB	50 dB	66.02 dB	-	50 dB
Relación de rechazo de modo común (CMRR)	50 dB	50 dB	60 dB	50 dB	50 dB
Voltaje de suministro	2.7 V	2.7 V	5 V	2.7 V	2.7 V
Corriente de suministro operativo	210 μA	210 μA	900 μA	210 μA	210 μA
Ver comparar	LMV358DR2G VS LMV358IDRG4	LMV358DR2G VS LMV358IDR	LMV358IDR VS MC33202DR2G	MC33202DR2G VS LMV358ID	LMV358DR2G VS LMV358ID

Aplicaciones del amplificador LMV358

Computadoras portátiles y PDAs

El bajo voltaje de LMV358 y el bajo consumo de energía lo convierten en una excelente coincidencia para productos electrónicos portátiles como computadoras portátiles y PDA, donde ayuda a administrar las señales sin drenar la batería del dispositivo rápidamente.

Instrumentos portátiles operados por batería

Los instrumentos con baterías se benefician del diseño eficiente del LMV358 y la corriente inactiva baja.Su capacidad para trabajar con baja potencia permite que dichos dispositivos operen más tiempo entre las cargas, agregando conveniencia para los usuarios que dependen de equipos móviles.

Filtros activos

El LMV358 es adecuado para diseños de filtros activos donde el filtrado y la claridad de la señal son esenciales.Su salida de riel a riel y operación estable mejoran la precisión y eficiencia de las aplicaciones de filtrado, lo que puede ser especialmente útil en el procesamiento de audio o los circuitos de sensores.

Osciladores de Wiene Bridge

En los osciladores de Wien Bridge, el LMV358 proporciona la salida estable y limpia necesaria para generar oscilaciones.Su bajo uso de energía ayuda a mantener el rendimiento sin agregar una carga excesiva en la fuente de alimentación, lo que respalda aplicaciones que requieren una frecuencia de señal constante.

Comparador con la histéresis

El LMV358 se puede configurar como un comparador con la histéresis, lo que ayuda a reducir las fluctuaciones de señal no deseadas en los circuitos.Esto es útil en aplicaciones que necesitan una acción de conmutación confiable, especialmente cuando las señales pueden variar o donde el ruido podría causar errores en la salida.

Pesar a las escalas

El LMV358 es una fuerte opción para escalas de peso que dependen de la amplificación precisa de la señal para medir el peso.Su procesamiento de señal limpia y soporte de corriente de baja entrada de entrada mediciones precisas, por lo que es valioso para las escalas que exigen una alta precisión.

ECG e instrumentación médica

Los instrumentos médicos, incluidos los dispositivos ECG, a menudo requieren una amplificación de bajo ruido y estable para señales biológicas sensibles.Las características del LMV358, como la salida de riel a riel y la corriente inactiva baja, le permiten manejar estas aplicaciones sensibles, admitiendo lecturas precisas y consistentes.

Especificaciones de embalaje para LMV358

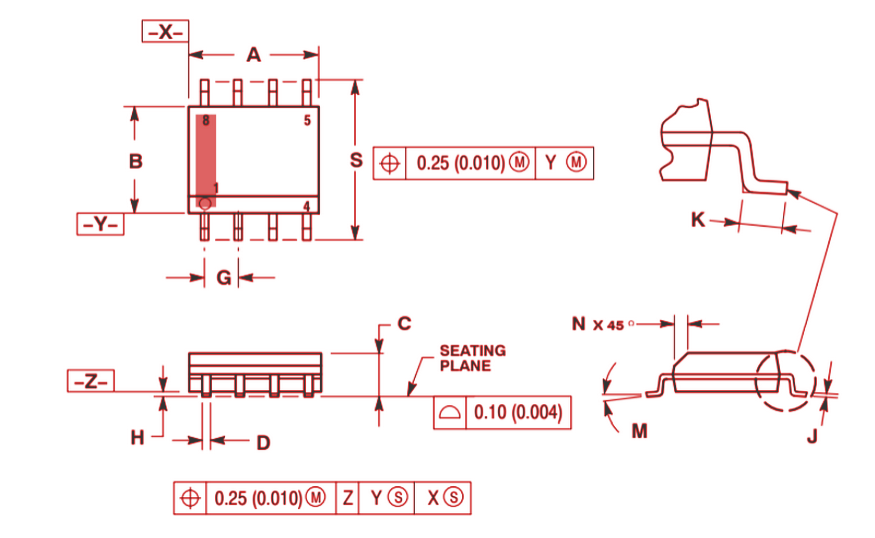

Dimensión del paquete SOIC-8

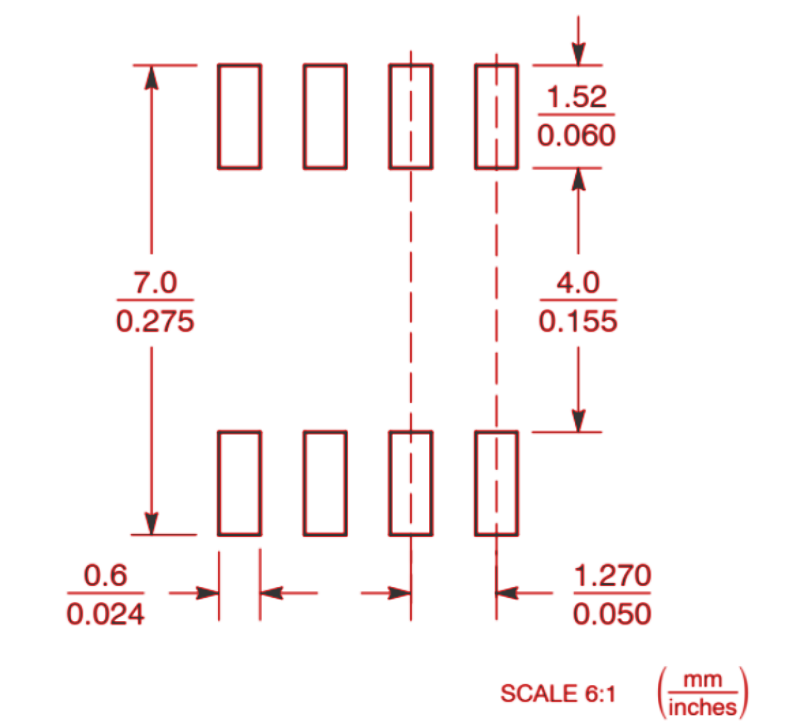

Huella de soldadura

Acerca del fabricante de LMV358

En semiconductor, la compañía detrás del LMV358, se centra en desarrollar soluciones de eficiencia energética para una amplia gama de aplicaciones.Su cartera incluye productos para la gestión de energía y señal, así como soluciones personalizadas que satisfacen la demanda actual de un menor uso de energía.Con una fuerte cadena de suministro, en semiconductores mantiene instalaciones de fabricación, oficinas de ventas y centros de diseño en regiones clave, incluidas América del Norte, Europa y el Asia-Pacífico, asegurando una disponibilidad y soporte constantes de productos.

Hoja de datos pdf

Hoja de datos LMV822ist:

Lmv822ist.pdf

LMV358DR2G Hoja de datos:

LMV358DR2G.PDF

MC33202DR2G DATATHOAM:

MC33202DR2G.PDF

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Qué tipo de chip es el LMV358?

El LMV358 es un chip de amplificador operativo de baja potencia diseñado para funcionar con bajos voltajes de fuente de alimentación.Cuenta con una salida de riel a riel, que le permite usar el rango completo del voltaje de la fuente de alimentación en sus señales de salida.

2. ¿Cómo difiere el LMV358 del LM358?

El LM358 es un amplificador operativo de uso general, adecuado para una amplia gama de aplicaciones, mientras que el LMV358 está específicamente diseñado para uso de bajo voltaje.El LMV358 tiene un rango de suministro de energía más estrecho, lo que significa que funciona a voltajes más bajos que el LM358.Además, el LMV358 ofrece una salida de riel a riel, lo que le permite alcanzar el rango de voltaje completo, a diferencia del LM358.
