Syntesizador DDS AD9850: guía integral para Pinout, esquema y hoja de datos

El AD9850 es un potente dispositivo de síntesis digital directa (DDS) basado en CMOS de 125 MHz diseñado para síntesis de frecuencia versátil y generación precisa de reloj.Su estructura digital avanzada permite un control fino sobre la frecuencia y la fase, lo que lo hace básico en aplicaciones que van desde la radioafición hasta las comunicaciones comerciales.Este artículo explora la configuración PIN del AD9850, las especificaciones técnicas y las aplicaciones prácticas, destacando su impacto en los sistemas modernos que requieren alta precisión y flexibilidad.A través de su bajo consumo de energía, adaptabilidad y rendimiento confiable, el AD9850 sigue siendo una base en el diseño de sistemas de control de frecuencia de alto rendimiento.

Catalogar

Descripción general de AD9850

El AD9850 es un sintetizador digital sofisticado que fusiona la síntesis digital directa (DDS) con un convertidor y comparador digital a analógico de alta velocidad.Esta combinación permite la creación de ondas seno analógicas precisas, que ofrece una fuente versátil para generar frecuencias y sintetizando relojes.Con una resolución de ajuste de 0.0291 Hz, puede manejar hasta 23 millones de actualizaciones de frecuencia por segundo, lo que respalda las frecuencias de salida de hasta 62.5 MHz.Su capacidad para ofrecer tal precisión puede invocar sentimientos de logro para quienes trabajan en aplicaciones de frecuencia complejas.

Equipado con capacidades de modulación de cinco fases, el dispositivo permite una manipulación de señal compleja.Esta adaptabilidad en el control de fase es beneficiosa en las tareas de comunicación e instrumentación en las que la precisión de la precisión da forma a los resultados.Las configuraciones de campo a menudo revelan su resiliencia, manteniendo un rendimiento constante en condiciones variadas, un rasgo que puede resonar con una sensación de confiabilidad.

El AD9850 emplea un diseño CMOS de baja potencia, que funciona de manera eficiente dentro de los parámetros de temperatura industrial.Consume solo 155 MW a un suministro de 3.3 V, lo que lo hace ideal para aplicaciones portátiles y operadas por baterías al tiempo que mantiene el rendimiento.En contextos donde la conservación de energía se alinea con objetivos más amplios, su diseño ofrece una sensación de armonía entre el rendimiento y la sostenibilidad.El sintetizador admite métodos de carga de datos paralelos y en serie, ampliando su aplicabilidad en diferentes configuraciones del sistema.Esta adaptabilidad promueve diversas estrategias de implementación, lo que permite soluciones personalizadas en sistemas sofisticados.Los escenarios reales enfatizan su integración suave en tecnologías heredadas y de vanguardia, lo que refuerza su posición en el campo.

Configuración de pin

Pin No.	Mnemotécnico	Función
4 a 1, 28 a 25	D0 a d7	Entrada de datos de 8 bits.Este es el puerto de datos de 8 bits para cargando iterativamente la frecuencia de 32 bits y la palabra de fase/control de 8 bits.D7 = Msb;D0 = LSB.D7 (Pin 25) también sirve como pin de entrada para los 40 bits palabra de datos en serie.
5, 24	Dgnd	Terreno digital.Estos son los clientes potenciales de devolución de tierra para el Circuito digital.
6, 23	DVDD	Proporciones de voltaje de suministro para circuitos digitales.
7	W_clk	Reloj de carga de palabras.Este reloj se usa para cargar el paralelo o palabras de frecuencia/fase/control.
8	FQ_UD	Actualización de frecuencia.En el borde ascendente de este reloj, el Actualizaciones de DDS a la frecuencia (o fase) cargadas en el registro de entrada de datos;él Luego restablece el puntero a la palabra 0.
9	Clkin	Entrada de reloj de referencia.Esto puede ser un continuo El tren de pulso de nivel CMOS o la entrada sinusoidal sesgada a 1/2 V suministro.El borde ascendente de este reloj inicia la operación.
10, 19	Agnd	Tierra analógica.Estos clientes potenciales son el regreso de tierra para el circuitos analógicos (DAC y comparador).
11, 18	Avdd	Voltaje de suministro para los circuitos analógicos (DAC y Comparador).
12	RSet	Conexión RSET externa de DAC.Este valor de resistencia se establece La corriente de salida a gran escala DAC.Para aplicaciones normales (FS, Iout = 10 Ma), el valor para rset es de 3.9 kΩ conectado a tierra.El rset/iout La relación es IOUT = 32 (1.248 V/RSET).
13	Qoutb	Complemento de salida.Este es el complemento del comparador producción.
14	Timbre	Salida verdadera.Esta es la verdadera salida del comparador.
15	Vinn	Entrada de voltaje invertido.Este es el comparador entrada negativa.
16	Vinp	Entrada de voltaje no invertir.Este es el comparador entrada positiva.
17	DACBL (NC)	Basación de DAC.Esta es la referencia de voltaje de línea de base DAC; Este plomo se pasa por alto internamente y normalmente debe considerarse un NO conectarse para un rendimiento óptimo.
20	Ioutb	Salida analógica complementaria del DAC.
21	Iout	Salida de corriente analógica del DAC.
22	REINICIAR	Reiniciar.Esta es la función de reinicio maestro;Cuando se establece alto, borra todos los registros (excepto el registro de entrada), y la salida de DAC va Cosine 0 después de ciclos de reloj adicionales.

Modelo CAD de AD9850

Símbolo

Huella

Características

Característica	Descripción
Frecuencia de reloj	25 MHz
DAC y comparadores en chip	DAC de alto rendimiento y comparadores de alta velocidad
DAC SFDR	> 50 dB @ 40 MHz Aout
Ajuste de frecuencia	Palabra de ajuste de frecuencia de 32 bits
Interfaz de control	Interfaz de control simplificada: byte o serie paralelo
Formato de carga	Compatible
Modulación de fase	Capacidad de modulación de fase
Fuente de alimentación	Opera en una fuente de alimentación única de 3.3V o 5V
Consumo de energía (5V)	380 MW @ 125 MHz
Consumo de energía (3.3V)	155 MW @ 110 MHz
Apagar	Función de potencia incluida
Tipo de paquete	Paquete SSOP de 28 pines ultra

Especificación técnica

Aquí hay un formato de tabla estructurado basado en las especificaciones técnicas, atributos y parámetros proporcionados para Analog Devices Inc. AD9850BRS, junto con sus detalles de la parte.

Parámetro	Valor
Tipo	DSP periférico, oscilador controlado numérico
Estado del ciclo de vida	Producción (última actualización: hace 3 semanas)
Tiempo de entrega de fábrica	8 semanas
Contactor	Plomo, lata
Tipo de montaje	Montaje en superficie
Paquete / estuche	28-ssop (0.209, 5.30 mm de ancho)
Número de alfileres	28
Temperatura de funcionamiento	-40 ° C a 85 ° C
Embalaje	Tubo
Código JESD-609	e0
Código PBFree	No
Estatus de parte	Activo
Nivel de sensibilidad de humedad (MSL)	1 (ilimitado)
Número de terminaciones	28
Código ECCN	EAR99
Disipación de potencia máxima	480MW
Voltaje - suministro	3.3V, 5V
Posición terminal	Dual
Forma terminal	Ala de la gaviota
Temperatura máxima de reflujo	240 ° C
Voltaje de suministro	5V
Terminal	0.65 mm
Alcanzar el código de cumplimiento	No cumplido
Frecuencia	125MHz
Tiempo a temperatura máxima de reflujo	20 segundos
Número de pieza base	AD9850
Recuento de alfileres	28
Número de salidas	1
Estado de calificación	No calificado
Voltaje de suministro operativo	3.3V
Corriente de suministro operativo	96mA
Corriente de suministro nominal	96mA
Disipación de potencia	480MW
Corriente de suministro máximo	96mA
UPS/UCS/Tipo de ICS periférico	DSP periférico, oscilador controlado numérico
Número de bits	10
Función lógica	Reloj
Consumo de energía	380MW
Exploración límite	No
Modo de baja potencia	Sí
Tasa de conversión	125 MSP
Resolución (bits)	10 B
Ancho de palabras de ajuste (bits)	32B
Longitud	10.2 mm
Ancho	5.3 mm
Estado de ROHS	No compatible
Plomo libre	Contiene plomo

Esquema electrónico

Alternativas

Atributo	AD9850BRS (Rochester Electronics LLC)	AD9850BRSZ (Dispositivos analógicos Cª)
Código ROHS	No	Sí
Fabricante de IHS	Rochester Electronics Inc	Analog Devices Inc
Alcanzar el código de cumplimiento	Desconocido	Obediente
Código JESD-609	e0	E3
Temperatura máxima de reflujo (° C)	240	260
Estado de calificación	Comercial	No calificado
Acabado terminal	Plomo de lata	Lata mate (sn)
Partidos del número base	4	2
Contenido de origen UID	AD9850BRS	AD9850BRSZ
Código de paquete de fabricante	RS-28	RS-28
Código ECCN	EAR99	EAR99
Código HTS	8542.39.00.01	8542.39.00.01
Descripción de Samacsys	AD9850BRS	AD9850BRSZ, sintetizador digital directo de 10 bits 1250000ksps, SSOP de 28 pines
Fabricante de Samacsys	Rochester Electronics LLC	Analog Devices Inc

Junta de Evaluación AD9850

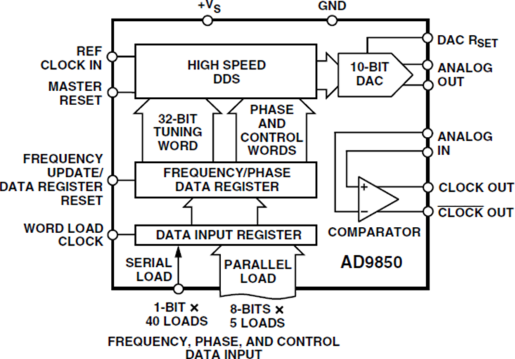

Diagrama de bloque funcional

Aplicaciones de AD9850

Síntesis de onda sinusoidal y flexibilidad

El AD9850 muestra su destreza en la elaboración de ondas sinusoidales precisas con frecuencia adaptable y control de fase.Su capacidad para ajustar suavemente las frecuencias se convierte en un factor armonioso en las variadas pruebas y la configuración de medición, que abarca la investigación y el uso comercial.La elegancia de las modificaciones de fase rápida ayuda a mejorar la coherencia de la señal y la disminución del ruido de la fase, reforzando así la integridad de la señal en sistemas intrincados.

Sincronización de reloj digital

Con sus capacidades precisas de tiempo, Digital Clock Recovery encuentra un socio valioso en el AD9850.Extrae a la perfección los detalles de tiempo de los flujos de datos, asegurando la sincronización.Esto resulta principalmente beneficioso en las telecomunicaciones, donde la preservación de la fidelidad de los datos durante la transmisión evoca confianza.Las aplicaciones reales exigen agilidad para acomodar diversas tarifas de datos, y la adaptabilidad del AD9850 reduce los errores de los desajustes de tiempo.

Mejoras en los sistemas de comunicación

Dentro de los sistemas de comunicación, el AD9850 hace contribuciones notables al refinar los procesos de modulación y demodulación.Su generación de frecuencia estable admite un intercambio de datos eficiente.Este dispositivo a menudo se emplea para aumentar la claridad de la señal, defender la interferencia y acomodar diversos protocolos de comunicación, transformando en última instancia las redes de comunicación con una mejor calidad y rango de señal.

Precisión digital en la generación de código ADC

El empleo del AD9850 para la generación de código ADC controlada digitalmente resalta su precisión en la traducción de señales analógicas a códigos digitales.Desempeña un papel serio en los sistemas de adquisición de datos que exigen una representación de señal digital precisa.La fiabilidad y la precisión del AD9850 facilitan la alta resolución y la conversión fiel de señales que fluctúan rápidamente, lo que solidifica su papel en las arenas de alta precisión.

Oscilador local ágil usa

Como oscilador local ágil, el AD9850 admite esfuerzos que requieren rápidos cambios de frecuencia y estabilidad, como radares e instrumentos de prueba.La utilización del AD9850 puede elevar el rendimiento del sistema, permitiendo adaptaciones rápidas a las condiciones de evolución y preservar la precisión del sistema con el tiempo, allanando el camino para las innovaciones técnicas que mantienen el curso.

Fabricante

Analog Devices, Inc. (ADI), reconocida por su destreza inventiva en avances analógicos y de señal mixta desde 1965, se ha posicionado constantemente como un líder en la conversión de señal electrónica.Sus componentes juegan un papel importante en la conexión de los mundos físicos y digitales, llegando a más de 100,000 clientes en todo el mundo.Estos productos transforman el sonido, la luz, el movimiento y la temperatura en señales eléctricas, enriqueciendo las capacidades de innumerables dispositivos electrónicos.La tecnología avanzada de ADI impregna diversos sectores en telecomunicaciones, atención médica, automotriz y electrónica de consumo.

Hoja de datos pdf

Hojas de datos AD9850BRS:

AD9850.PDF

Hojas de datos AD9850BRSZ:

AD9850.PDF

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Se puede emplear el AD9850/1 para la transmisión de radio?

El AD9850 demuestra ser una opción convincente para construir un transmisor de baja potencia.Facilita las transmisiones de rango corto a moderado utilizando la modulación de teclas de cambio de frecuencia (FSK).En escenarios reales, puede aprovechar su precisión en proyectos de radioaficionados, optimizando cuidadosamente la claridad y la confiabilidad de la señal dentro de las bandas de frecuencia elegidas.

2. ¿Qué formas de onda es el AD9850 capaz de generar?

El AD9850 es experto en producir varias formas de onda como seno, cuadrado y triángulo.Utilizando sus habilidades de síntesis digital directa (DDS), puede ajustar intrincadamente estas formas de onda para satisfacer diferentes necesidades experimentales electrónicas, destacando la adaptabilidad de esta tecnología en la creación de forma de onda.

3. ¿Cómo difieren los AD9850BRS del AD9850?

El modelo AD9850BRS se distingue con características únicas relacionadas con el rango de temperatura y el embalaje.Estas diferencias atienden a aplicaciones donde los factores ambientales requieren una durabilidad específica, asegurando el rendimiento sostenido y la longevidad en diversos contextos operativos.

4. Para la generación de forma de onda, ¿se debe elegir el Max038 o el AD9850?

Elegir entre el MAX038 y el AD9850 depende de las necesidades específicas de la aplicación.Las ideas de resaltar la síntesis digital (AD9850) o un método analógico (Max038) se basan en factores como la precisión, la escalabilidad y la facilidad de integración.Muchos encuentran que las vías digitales a menudo proporcionan una adaptabilidad mejorada para aplicaciones contemporáneas.

5. ¿Cuál es el paquete AD9850 en protel?

En Protel, el AD9850 se ofrece en un paquete DIP28.Este formato es apreciado por su accesibilidad en la creación de prototipos y entornos educativos, lo que permite el ensamblaje y las pruebas simplificadas en una variedad de entornos de desarrollo de hardware y software.
