Microcontrolador 8051: características, variantes y aplicaciones

El microcontrolador 8051, lanzado por Intel en la década de 1980, utiliza la eficiente arquitectura de Harvard para sistemas integrados.Originalmente diseñado con tecnología NMOS, evolucionó a CMOS, lo que llevó a un consumo de energía reducido, particularmente visto en el modelo 80C51.Este artículo explora el desarrollo del 8051 y la relevancia duradera en diversas aplicaciones, lo que refleja su impacto en el avance tecnológico y la sostenibilidad.Al estudiar su arquitectura y operaciones, puede obtener información valiosa sobre las complejidades de la funcionalidad del microcontrolador y los desafíos tecnológicos.

Catalogar

¿Qué es el microcontrolador 8051?

Introducido por Intel en 1981, el microcontrolador 8051 continúa cautivando el dominio de sistemas integrados con su simplicidad y asequibilidad duradera.Este circuito integrado de 40 pines, ubicado en un paquete dual en línea, incluye 128 bytes de RAM, ROM de 4 kb y dos temporizadores de 16 bits.Cuenta con cuatro puertos programables de 8 bits, creando oportunidades para aplicaciones variadas y su adaptabilidad en diferentes entornos.Su diseño de doble bus, que separa el almacenamiento del programa y los datos, admite hasta 64 kb cada uno para ROM y RAM, mejorando la gestión de datos.Dentro, un acumulador de 8 bits y una unidad de procesamiento avanzada colaboran para ofrecer una capacidad computacional sobresaliente.

La programación del 8051 a menudo utiliza C incrustada, con herramientas como Keil.Estas opciones influyen en la eficiencia y la expansión de los sistemas integrados.A medida que evolucionan los entornos de desarrollo, la adopción de estas herramientas modernas puede integrar perfectamente el microcontrolador 8051 en sistemas contemporáneos.El 8051 sobresale en numerosos escenarios, desde sistemas de control básicos hasta intrincadas aplicaciones industriales.Su asequibilidad y versatilidad han consolidado su lugar en entornos educativos, proporcionando a los estudiantes que exploran el diseño y el uso del microcontrolador.

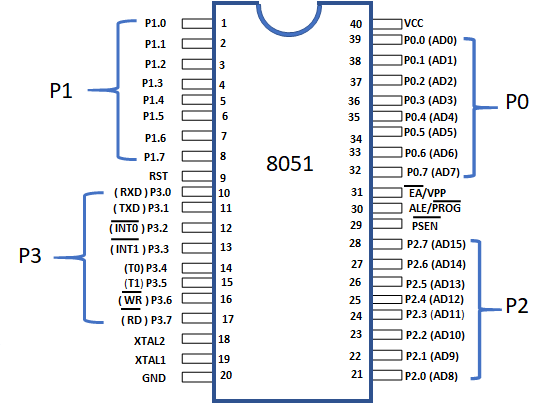

8051 microcontrolador pinout

Número de alfiler	Nombre	Función
1-8	Puerto 1	Puerto de E/S de 8 bits
9	Primero	Reiniciar
10	P3.0/RXD	Puerto 3: Pin de entrada en serie
11	P3.1/TXD	Puerto 3: Pin de salida en serie
12	P3.2/int0	Puerto 3: Interrupción externa 0
13	P3.3/int1	Puerto 3: Interrupción externa 1
14	P3.4/T0	Puerto 3: Temporizador 0 Entrada externa
15	P3.5/T1	Puerto 3: Temporizador 1 Entrada externa
16	P3.6/WR	Puerto 3: Escriba la luz estroboscópica para la memoria externa
17	P3.7/rd	Puerto 3: Lea la luz estroboscópica para la memoria externa
18	Xtal1	Entrada del oscilador
19	Xtal2	Salida del oscilador
20	Gnd	Suelo
21-28	Puerto 2	Bus de direcciones de alto orden al acceder a la memoria externa
29	Psen	Habilitación de la tienda de programas
30	Cerveza/prog	Entrada de pulso de activación/programación de direcciones
31	EA/VPP	Acceso externo habilitar/voltaje de programación
32-39	Puerto 0	Puerto de E/S de 8 bits y dirección multiplexada de orden de bajo orden
40	VCC	Fuente de alimentación (+5V)

8051 Características del microcontrolador

Características	Descripción
UPC	8 bits con dos registros principales (A y B)
ROM interna	8 kb, utilizado para almacenar programas
Carnero interno	256 bytes, con áreas de funciones especiales
Registros especiales	Controlar periféricos como puertos y temporizadores en serie, ubicados En la mitad superior de Ram
Interrupciones	Maneja 5 interrupciones (dos externas, tres internas)
Sistema de reloj	Oscilador incorporado y circuitos de reloj
Registros de control	Varios registros para las operaciones de gestión (PCON, SCON, etc.)
Temporizadores/contadores	Dos temporizadores/contadores de 16 bits (T0 y T1)
Contador de programas y puntero	Contador de programas de 16 bits y un puntero de datos para abordar
Puertos de E/S	Cuatro puertos, por un total de 32 pines de entrada/salida
Puntero de pila y estado	Puntero de la pila de 8 bits y una palabra de estado del procesador
Comunicación en serie	Admite la comunicación en serie Full-Duplex (transmitir y recibir datos)

Arquitectura del microcontrolador 8051

Unidad de procesamiento central (CPU) e interrumpir

La CPU dirige las funciones principales del microcontrolador 8051.A través de la gestión sutil de las interrupciones, puede priorizar las tareas, facilitando el procesamiento sin problemas.Establecer varios niveles de prioridad de interrupción gestiona hábilmente tareas como los protocolos de adquisición de datos y comunicación del sensor, que se alinea con la capacidad del microcontrolador para multitarea.

Organización de la memoria

La memoria consiste en ROM del programa y RAM de datos.ROM del programa conserva instrucciones importantes, mientras que la RAM de datos maneja datos y variables temporales.La organización reflexiva de esta memoria afecta en gran medida el rendimiento, en aplicaciones que exigen recuperación de datos rápidos y actualizaciones, como los sistemas de control de motor.

Buses del sistema

Para la comunicación interna, hay un bus de direcciones de 16 bits y un bus de datos de 8 bits, cada uno que juega diferentes roles.El bus de direcciones identifica las ubicaciones de memoria, mientras que el bus de datos transfiere datos.Este sistema garantiza el manejo de datos expertos, similar a los diseños en los sistemas de control que requieren gestión exacta de datos.

Oscilador en chip

El oscilador en chip genera la señal de reloj sincronizando todas las operaciones de microcontrolador.Su estabilidad aumenta el rendimiento en áreas como el procesamiento de señal digital y la modulación de frecuencia, donde el tiempo exacto eleva la efectividad.

Puertos de entrada/salida

Los puertos de E/S conectan los periféricos, permitiendo un rango desde pantallas LED simples hasta intrincadas redes de sensores.Adaptar estos puertos para satisfacer las necesidades de la aplicación, como la interfaz con sensores analógicos o la producción de señales digitales, muestra la flexibilidad del 8051 en varios sectores.

Temporizadores e interrupciones

Con dos temporizadores de 16 bits para cálculos dinámicos, desde la generación de retraso hasta la medición del pulso, el microcontrolador es invaluable en automatización y robótica.Su capacidad para admitir múltiples interrupciones, temporizador, hardware externo y comunicación en serie, promueve un manejo eficiente de eventos sincrónicos y asincrónicos en industrias que necesitan respuestas confiables, como los sistemas de control de automóviles.

8051 componentes y operaciones del microcontrolador

En el sutil paisaje de la memoria, los programas encuentran su hogar seguro en ROM, un espacio donde la permanencia cumple con la estabilidad.Mientras tanto, Ram es la dinámica donde los datos operativos volátiles bailan, que responde a las demandas en constante cambio.Esta separación faculta a los sistemas para navegar y alterar los procesos sin problemas.La naturaleza firme de la ROM encuentra su lugar en aplicaciones de alto riesgo, resistente, incluso cuando la potencia se reduce y fluye.

Gestión de tareas

Los temporizadores talan retrasos precisos, orquestando una sinfonía de tareas en armonía.Facilitan la gestión de tareas sin problemas y la ejecución concurrente de empresas paralelas ejemplificadas por sistemas integrados automotrices.Las tareas de sincronización reflejan un equilibrio delicado, reflejando tanto el tiempo como el conocimiento de los recursos.

Manejo de datos

Registra datos y directivas de la cuna, formando el núcleo de la funcionalidad del procesador.El acumulador realiza con gracia tareas aritméticas, mientras que el contador del programa permanece atento, avanzando a la siguiente instrucción con una certeza casi rítmica.Estos elementos ofrecen interacción y modificación de datos rápidos, formando la esencia de la mecánica del procesador.

Segmentación y estado de datos

En el mundo estructurado de los datos, los segmentos de 8 bits narran la historia de muchas arquitecturas informáticas.El registro de palabras de estado del programa (PSW) es un centinela, que muestra estados de instrucción con banderas como cero y transporta, en la configuración de las rutas de decisión durante la ejecución del proceso.Estas banderas se vuelven importantes en la programación condicional, lo que permite que los sistemas se adapten al flujo y al flujo de condiciones.

Registrar bancos

RAM se transforma bajo la guía de los bancos de registro, divididos en cuatro dominios distintos, promoviendo un diálogo de datos eficiente y acceso rápido.Este esquema vigoriza la capacidad del procesador para hacer malabarismos con las tareas concurrentes, agilizando la utilización de la memoria.Reflejando prácticas en las CPU de élite, esta organización destaca el énfasis en el procesamiento paralelo.

Gestión de pilas

La pila es un guardián transitorio de datos, gobernado por un puntero de la pila de 8 bits, que emplea la lógica del acceso al final (LIFO).La gestión de la pila permite secuencias de llamadas de funciones intrincadas y manejo de interrupciones de Adepto, características de firma en ecosistemas de software complejos.Muestra la asignación prudente de los recursos computacionales.

Modos de direccionamiento

Un espectro de modos de direccionamiento como registrar, registrar indirectos, inmediatamente, indexado y directo dirija diferentes escenarios de datos.Esta flexibilidad en la participación de datos optimiza tanto la funcionalidad como la claridad del código, lo que refleja estrategias que sopesan la proximidad y la accesibilidad de los datos.

8051 aplicaciones de microcontroladores

El microcontrolador 8051 se convierte en una opción para muchos debido a sus capacidades de adaptabilidad e integración en diversos sectores.Aquí hay un aspecto detallado:

Gestión de la energía

El papel del microcontrolador 8051 en la gestión de la energía permite la monitorización y regulación exacta de la energía tanto en viviendas como en industrias.Estos dispositivos aseguran una medición precisa y refinamiento del uso de energía.Su rendimiento confiable en los sistemas de monitoreo conduce a mejores estrategias de eficiencia energética, manteniendo el ritmo de los requisitos de energía en constante cambio.

Tecnología de pantalla táctil

El microcontrolador 8051 juega un papel importante en el aumento de las interfaces de pantalla táctil.Integrando sin esfuerzo con dispositivos como teléfonos inteligentes, ofrece comentarios táctiles intuitivos y precisos.Empleando algoritmos avanzados, TI procesa entradas táctiles para aumentar la precisión, mejorando la satisfacción en varios dispositivos de pantalla táctil.

Sistemas automotrices

En el sector automotriz, el microcontrolador 8051 es bueno para desarrollar sistemas avanzados de control de vehículos.Ayuda en los avances de vehículos híbridos, centrándose en la supervisión de la energía y la asignación de energía.Admite sistemas como control de crucero y frenado, proporcionando energía computacional para mantener la eficiencia y la seguridad.

Dispositivos médicos

La industria de la salud se beneficia enormemente del microcontrolador 8051 en la elaboración de instrumentos médicos portátiles.Entregando confiabilidad y precisión, estos microcontroladores se usan para dispositivos como medidores de glucosa.Su capacidad para el procesamiento de datos garantiza lecturas rápidas y exactas para la atención y el manejo del paciente.

Conclusión

La serie de microcontroladores 8051 incluye numerosas versiones, cada una adaptada con características específicas para tareas distintas.Las variaciones son la serie Atmel AT89 y EFM8 de Silicon Labs.Rasgos únicos, como las diferentes velocidades de reloj, las capacidades de memoria y el consumo de energía, mejorar la eficiencia del diseño y administrar los costos, lo que refleja las aspiraciones de su proyecto.Las actualizaciones y mejoras continuas en la gama 8051 demuestran innovación destinada a satisfacer las necesidades tecnológicas contemporáneas.
