74HC132 disparador: hoja de datos, alternativas y pinout

Este artículo echa un vistazo al 74HC132, una parte electrónica simple pero poderosa llamada una puerta de disparo NAND Schmitt de dos entradas.Construido con la moderna tecnología C²MOS, este pequeño chip es conocido por cambiar rápidamente, ahorrar energía y encajar bien en diferentes circuitos.Es un ejemplo pequeño pero impresionante de cómo la tecnología sigue avanzando.El 74HC132 se usa en todo tipo de dispositivos electrónicos, lo que muestra lo importante que es en el mundo de la electrónica actual.En este artículo, desglosaremos cómo funciona, qué lo hace especial y dónde lo encontrará en aplicaciones.

Catalogar

¿Qué es el 74HC132?

El 74HC132 Representa una puerta de activación NAND Schmitt de alta velocidad de baja potencia de 2 entradas, elaborada con tecnología C²MOS avanzada.Este componente está diseñado para fusionar las operaciones rápidas similares a los chips LSTTL con los beneficios que conservan la energía nativa de la tecnología CMOS.Esta integración perfecta permite que el dispositivo funcione admirablemente en una variedad de configuraciones informáticas, mejorando su atractivo para aplicaciones electrónicas contemporáneas.Un aspecto notable del 74HC132 es su competencia en la gestión de señales de entrada lenta de manera eficiente, asistida por una histéresis de VCC del 25% en sus entradas.Este rasgo ayuda a mitigar el ruido, en tareas de alta precisión donde se necesita integridad de la señal.En entornos de procesamiento de señales, donde las señales lentas o variables pueden provocar desafíos, el 74HC132 exuda resistencia contra posibles interrupciones, asegurando un rendimiento confiable.

El 74HC132 abarca salvaguardas robustas contra la descarga estática y los picos de voltaje transitorio, lo que contribuye a una mayor durabilidad y confiabilidad.Al reflexionar sobre los escenarios industriales, los sistemas que incorporan estrategias de protección sofisticadas tienden a exhibir una robustez duradera, mostrando la importancia de estas características en aplicaciones prácticas.La combinación de velocidad rápida y consumo de energía reducido dentro de un solo componente, ejemplificada por el 74HC132, se vuelve notable en medio de crecientes demandas de diseños de eficiencia energética.Los beneficios tangibles observados en las industrias centradas en la sostenibilidad subrayan el mérito de lograr dicha eficiencia.La incorporación de elementos de baja potencia en las implementaciones a gran escala puede reducir drásticamente el uso general de energía, produciendo ventajas económicas sustanciales a largo plazo.

Configuración de PIN 74HC132

Número de alfiler	Nombre	Descripción
1	1A	Canal 1, ingrese un
2	1B	Canal 1, entrada B
3	1y	Canal 1, salida y
4	2A	Canal 2, ingrese un
5	2b	Canal 2, entrada B
6	2y	Canal 2, salida y
7	Gnd	Suelo
8	3y	Canal 3, salida Y
9	3A	Canal 3, ingrese un
10	3B	Canal 3, entrada B
11	4y	Canal 4, salida Y
12	4A	Canal 4, ingrese un
13	4b	Canal 4, entrada B
14	VCC	Suministro positivo

74HC132 símbolo, huella y modelo CAD

Características de 74HC132

Operación de alta velocidad

El 74HC132 ofrece un rendimiento notable con su velocidad rápida, con un retraso de propagación de solo 11 ns a 5V.Esta velocidad facilita el manejo rápido de datos y proporciona una ventaja en escenarios que exigen decisiones lógicas rápidas.Otros aprovechan esta capacidad para mejorar el rendimiento del circuito en los sistemas de comunicación digital donde se necesita eficiencia.

Uso de energía

Exhibiendo un sorteo de energía mínimo, que superó a solo 1.0 µA a 25 ° C, el 74HC132 se adapta a aplicaciones sensibles al consumo de energía.Este uso de baja potencia, junto con su fuerte funcionalidad, admite diseños centrados en la sostenibilidad, contribuyendo a la conservación de la energía tanto en dispositivos portátiles como en instalaciones fijas.Muchos encuentran este aspecto para construir dispositivos económicos y ecológicos.

Confiabilidad en entornos ruidosos y flexibilidad de voltaje

El 74HC132 es notable por su alta inmunidad de ruido, proporcionando una funcionalidad estable incluso en medio de interferencia eléctrica.Su soporte para un rango de voltaje que abarca de 2.0V a 6.0V mejora su compatibilidad en varias condiciones de potencia.Estas características a menudo se aprovechan para garantizar la integridad de los datos y el rendimiento constante del dispositivo en diversos configuraciones operativas.

Adaptabilidad y cumplimiento de los estándares de la industria

Al alinearse con los estándares JEDEC, el 74HC132 garantiza una compatibilidad e interoperabilidad perfecta dentro de los sistemas electrónicos.La protección contra la ESD (descarga electrostática) y el bloqueo mejora su uso en una amplia gama de sectores, incluidos automotriz, industrial y electrónica.Su adhesión a las normas de la industria con frecuencia lo convierte en una elección preferida en los escenarios de diseño.

74HC132 Especificaciones técnicas

Especificaciones técnicas, características, parámetros y componentes compatibles para Toshiba semiconductor y almacenamiento 74HC132, similar al 74HC132d.

Tipo	Parámetro
Tiempo de entrega de fábrica	12 semanas
Paquete / estuche	14-soico (0.154, 3.90 mm de ancho)
Nivel de uso	Grado industrial
Embalaje	Cinta de corte (CT)
Publicado	2016
Nivel de sensibilidad de humedad (MSL)	1 (ilimitado)
Voltaje - suministro	2V ~ 6V
Forma terminal	Ala de la gaviota
Número de funciones	4
Tiempo@pico de reflujo temperatura (s) Max (s)	NO ESPECIFICADO
Minilla de voltaje de suministro (VSUP)	2V
Familia	HC/UH
Tipo lógico	Puerta de NAND
Current - Obliescent (Max)	1 µA
Longitud	8.85 mm
Ancho	3.9 mm
Tipo de montaje	Montaje en superficie
Montaje en superficie	SÍ
Temperatura de funcionamiento	-40 ° C ~ 85 ° C
Serie	74HC
Estatus de parte	Activo
Número de terminaciones	14
Posición terminal	DUAL
Temperatura máxima de reflujo (CEL)	NO ESPECIFICADO
Voltaje de suministro	5V
Voltaje de suministro-Max (VSUP)	6V
Número de circuitos	4
Número de entradas	2
MAX DE PROPAGACIÓN DEL PROPITA @ V, Max CL	19ns @ 5V, 50pf
Características	Disparador de schmitt
Altura sentada (Max)	1.75 mm
Estado de ROHS	Cumplimiento de ROHS

Voltaje duplicando con 74HC132

El disparador 74HC132 Quad Nand Schmitt sirve como una base flexible para crear un circuito robusto diseñado para aumentar el voltaje de manera eficiente.Al integrar elementos como condensadores y diodos, este circuito puede elevar una entrada de 5V a casi 10V.La sencillez del diseño no solo reduce el costo en las tareas de conversión de voltaje, sino que también demuestra su uso práctico en una gama de aplicaciones de gestión de energía.Con una inmersión profunda en las complejidades de elegir condensadores y comprender las propiedades de los diodos, puede mejorar la eficiencia y la estabilidad de la salida de voltaje.

En el diseño de un circuito de duplicación de voltaje, seleccionar condensadores y diodos apropiados juega un papel.La opción de condensadores con baja resistencia en serie equivalente (ESR) reduce la pérdida de energía, lo que mejora la eficiencia.Los diodos con caída mínima de voltaje hacia adelante son buenos para amplificar el voltaje de manera efectiva.Estas decisiones reflexivas dan enormemente la funcionalidad del circuito, ayudando a lograr resultados favorables en sus creaciones electrónicas.

La implementación de condensadores y diodos en duplicación de voltaje no se limita solo a sus características técnicas.Por ejemplo, el uso de condensadores de tántalo puede ofrecer resiliencia en condiciones de temperatura inestable.Los diodos Schottky, favorecidos por su caída de voltaje hacia adelante más baja, a menudo se eligen por razones similares.La creación de un duplicador de voltaje implica más que solo elegir piezas;Exige una atención cuidadosa al diseño del circuito y la regulación de la sincronización a través del 74HC132.Refinar la configuración puede mejorar la eficiencia y confiabilidad del circuito.Este riguroso proceso combina la comprensión teórica con la experimentación práctica, donde las mejoras continuas refinan el rendimiento del circuito con el tiempo.

Alternativas al 74HC132

Número de parte	Descripción	Fabricante
74HC132PW	NAND GATE, Serie HC/UH, 4-Func, 2-Input, CMOS, PDSO14	Nexperia
74HC132PW-T	Serie IC HC/UH, Puerta NAND Quad 2 de entrada, PDSO14, SOT-402-1, TSSOP-14, puerta	Semiconductores NXP
Mc74hc132adtr2g	Puerta NAND quad de 2 entradas con entrada de gatillo Schmitt, TSSOP-14, 2500 carreras	onde

Aplicaciones para 74HC132

Aplicaciones adaptativas en la configuración de la señal

El 74HC132 tiene el propósito único de elaborar ondas y formas de pulso, elementos que juegan un papel en la electrónica moderna.Estas formas de onda son buenas para moldear señales digitales en varias aplicaciones, manteniendo la integridad y la precisión.Muchos impulsados ​​por los desafíos en la generación de forma de onda, encuentran que la previsibilidad y la estabilidad que ofrece el 74HC132 ayuda en gran medida a refinar los parámetros de señal.

Despliegue en multivibradores astificios

En el diseño de multivibradores astutos, el 74HC132 se convierte en un componente muy útil, mejorando aplicaciones que requieren una generación de onda cuadrada ininterrumpida.El proceso iterativo de experimentación revela que la confiabilidad constante de este componente y la estabilidad de frecuencia de salida.Se puede lograr un amplio rango de frecuencia ajustando hábilmente la red de resistencia-capacidad de resistencia, un hecho que resuena con aquellos profundamente familiarizados con el diseño del circuito.

Elaboración de multivibradores monoestables

Dentro de los multivibradores monoestables, el 74HC132 funciona como un bloque de construcción, transformando la entrada se desencadena en pulsos de salida individuales.La eficiencia aumenta a medida que emplea el 74HC132, aprovechando su capacidad para producir duraciones de pulso consistentes.Sensible a las variaciones de entrada, aprecie su contribución a la precisión cuando el tiempo es esencial.

Avance de la generación de señales de tiempo

La capacidad del 74HC132 para generar señales de tiempo destaca su relevancia en una variedad de situaciones electrónicas.A medida que aumenta la complejidad del circuito, existe una creciente necesidad de soluciones de tiempo confiables.Las salidas de sincronización confiables del 74HC132, logradas a través de una configuración cuidadosa, hablan de su efectividad.El 74HC132 se distingue por su flexibilidad y eficiencia en múltiples aplicaciones electrónicas, satisfaciendo las necesidades dinámicas de la tecnología con facilidad y garantizar operaciones perfectas y una calidad de señal superior.

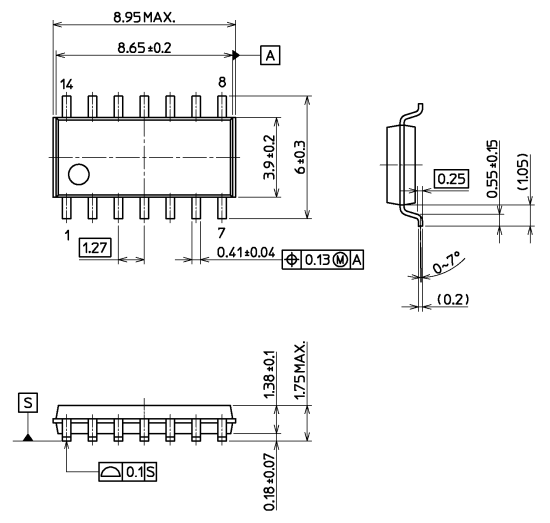

Paquete de 74HC132

74HC132 Información del fabricante

Toshiba Semiconductor & Storage influye profundamente en el desarrollo de productos integrados en múltiples sectores, con un enfoque en los mercados automotrices y digitales.Los paisajes tecnológicos que cambian rápidamente de campos invitan a la creatividad y el futuro, que incorpora las cualidades que Toshiba busca inculcar.Un aspecto fascinante de la influencia de Toshiba en la tecnología de semiconductores y almacenamiento es su capacidad para afectar las tendencias del mercado global.A medida que se desarrolla la progresión de la innovación tecnológica, los esfuerzos de Toshiba podrían actuar como un catalizador para futuros desarrollos en electrónica y tecnologías automotrices.Esta previsión inspira a los interesados ​​de la industria a ver alianzas estratégicas y un crecimiento centrado en la innovación como aspectos importantes de los logros futuros.
