2N2907A Transistor explicado

Descubra cómo se puede usar el transistor 2N2907A para amplificar y cambiar de baja potencia confiable en los circuitos cotidianos.Esta guía desglosa sus características, usos y detalles prácticos para ayudarlo a aprovechar al máximo este componente versátil.

Catalogar

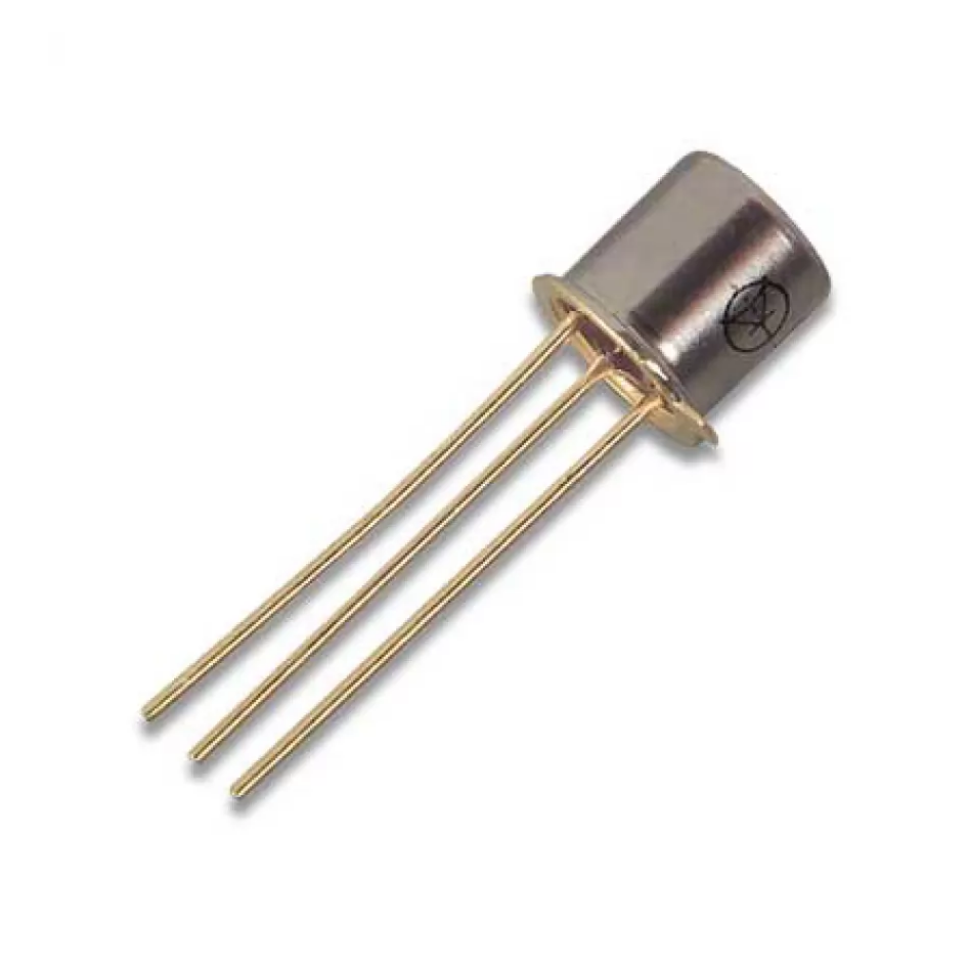

Descripción general del transistor 2N2907A

El 2N2907A es un transistor de unión bipolar PNP diseñado con versatilidad en mente, a menudo elegida para aplicaciones de corriente baja a media.Viene en un paquete de lata de metal a 18, que proporciona durabilidad y confiabilidad.También hay variaciones, como la versión de plástico TO-92, que permiten opciones dependiendo de sus necesidades.La versión "A", 2N2907A, presenta ligeras mejoras sobre el 2N2907 estándar, lo que la convierte en una opción popular en los circuitos donde se necesita una amplificación constante y moderada.

Este transistor funciona bien en circuitos de amplificación y conmutación, manejando voltajes moderados y corrientes con facilidad.Su diseño lo hace adecuado para su uso en proyectos electrónicos generales, así como en campos especializados como aplicaciones de RF (radiofrecuencia).Con sus velocidades de conmutación confiables y su capacidad para manejar diversos requisitos de circuito, el transistor 2N2907A se destaca como un componente confiable tanto para los aficionados como para los profesionales.

Configuración de PIN 2N2907A

Pin No.	Nombre	Descripción
1	Emisor	La corriente drena a través del emisor
2	Base	Controla el sesgo de transistor
3	Coleccionista	Fluye la corriente a través del coleccionista

2N2907A Modelo CAD

2N2907A Símbolo

2N2907A Huella

2N2907A Modelo 3D

Especificaciones técnicas para 2N2907A

Especificaciones técnicas, características, características y componentes con especificaciones comparables de stmicroelectronics 2N2907A.

Tipo	Parámetro
Montar	A través del agujero
Tipo de montaje	A través del agujero
Paquete / estuche	To-206AA, to 18-3 metal lata
Número de alfileres	3
Peso	4.535924g
Material del elemento transistor	SILICIO
Voltaje de descomposición del emisor de colección	60V
Número de elementos	1
hfemina	50
Temperatura de funcionamiento	175 ° C TJ
Embalaje	A granel
Código JESD-609	E3
Código PBFree	Sí
Estatus de parte	Obsoleto
Nivel de sensibilidad de humedad (MSL)	1 (ilimitado)
Número de terminaciones	3
Código ECCN	EAR99
Acabado terminal	Lata mate (sn)
Voltaje - DC clasificado	-60V
Disipación de potencia máxima	400MW
Posición terminal	ABAJO
Forma terminal	CABLE
Calificación actual	-600mA
Frecuencia	200MHz
Número de pieza base	2n29
Recuento de alfileres	3
Estándar de referencia	CECC
Voltaje	60V
Configuración de elementos	Soltero
Disipación de potencia	400MW
Aplicación de transistor	TRASPUESTA
Ganar producto de ancho de banda	200MHz
Tipo de polaridad/canal	PNP
Tipo de transistor	PNP
Voltaje del emisor de colección (VCEO)	60V
Actual de colección máxima	600mA
DC Current Gane (HFE) (Min) @ IC, VCE	100 @ 150mA 10V
Actual - Corte de colección (Max)	10NA ICBO
VCE Saturation (Max) @ IB, IC	1.6V @ 50 mA, 500 mA
Frecuencia de transición	200MHz
Voltaje base de colección (VCBO)	60V
Voltaje base del emisor (VEBO)	5V
Encienda el tiempo-Max (ton)	45ns
Capacitancia de colección-base-max	8pf
Diámetro	5.8 mm
Altura	5.3 mm
Longitud	5.8 mm
Ancho	5.8 mm
Llegar a SVHC	Sin SVHC
Endurecimiento por radiación	No
Estado de ROHS	ROHS3 Cumplante
Plomo libre	Plomo libre

Características y atributos de 2N2907A

Sellado herméticamente a 18 metal lata

El 2N2907A está empaquetado en una lata de metal a 18, lo que proporciona una mejor protección contra la humedad y el uso ambiental.Este diseño hace que el transistor sea más duradero, asegurando que funcione bien en una variedad de condiciones.

Opción de configuración de chips

Junto con su paquete Metal CAN, el 2N2907A también está disponible como configuración de chips, ofreciendo flexibilidad basada en las necesidades de su diseño o aplicación.Esta elección le permite seleccionar el mejor formato para el uso del transistor en su circuito específico.

Corriente del colector máximo (IC): 600 mA

Este transistor puede manejar una corriente de colección de hasta 600 mA, dándole la capacidad de soportar una gama de circuitos.Ya sea que se use en el cambio o la amplificación, esta calificación actual proporciona un rendimiento sólido sin una acumulación de calor excesiva.

Voltaje máximo de colector -emisor (VCE): -60V

Con un voltaje del emisor colector de hasta -60V, el 2N2907A es adecuado para aplicaciones de voltaje medio, que ofrece un manejo seguro de los requisitos de voltaje en la mayoría de los proyectos electrónicos.

Voltaje de base colector máxima (VCB): -60V

El voltaje de la base de colección también tiene una calificación de -60V, lo que mejora la versatilidad del transistor.Esta característica permite una operación confiable en varias condiciones de circuito donde se necesita un manejo de voltaje moderado.

Voltaje de base de emisor máximo (VBE): -5V

El 2N2907A admite un voltaje de base emisor de -5V, proporcionando estabilidad en aplicaciones que requieren voltajes más bajos, lo que lo hace adecuado para diversos entornos eléctricos.

Disipación máxima de colección (PC): 400 miliwatios

Con una disipación máxima del colector de 400MW, este transistor puede manejar el calor de manera efectiva, lo que es particularmente útil en circuitos con requisitos de potencia moderados.Asegura la funcionalidad a largo plazo sin sobrecalentamiento.

Frecuencia de transición máxima (FT): 200 MHz

La frecuencia de transición del transistor de 200 MHz lo hace adecuado para las tareas de conmutación de alta velocidad y amplificación de señal, lo que permite un funcionamiento eficiente en RF y otras aplicaciones de alta frecuencia.

Ganancia de corriente de CC mínima y máxima (HFE): 100 a 300

El rango de ganancia de corriente de CC de 100 a 300 proporciona flexibilidad en el diseño de circuitos, que respalda diferentes niveles de amplificación y lo hace adaptable a diversas necesidades de amplificación.

Rango de temperatura de funcionamiento: -65 a 200 ° C

Con un rango de temperatura de funcionamiento de -65 a 200 ° C, el 2N2907A está construido para funcionar de manera confiable en condiciones extremas, lo que lo hace adecuado para usos cotidianos y especializados.

Aplicaciones para el transistor 2N2907A

Convertidores DC/DC

El 2N2907A funciona bien en los convertidores DC/DC, lo que ayuda a convertir un nivel de voltaje a otro de manera eficiente.Su capacidad para manejar corrientes moderadas lo convierte en una buena opción para los circuitos que requieren una conversión de voltaje estable.

Aplicaciones de microondas

En los circuitos de microondas, las capacidades de conmutación rápida del 2N2907A admiten el manejo de señales de alta frecuencia.Esta característica lo hace ideal para tareas de amplificación y modulación de señal en la tecnología de microondas.

Amplificación de audio

Este transistor se usa comúnmente en circuitos de audio, proporcionando una amplificación confiable de las señales de audio.Su ganancia constante garantiza una calidad de sonido clara, lo que lo hace adecuado para aplicaciones de audio que requieren resistencia de señal constante.

Preamplificación de audio

Además de la amplificación general, el 2N2907A se usa a menudo para la preamplificación, lo que ayuda a aumentar las señales de audio de bajo nivel.Es ideal para aplicaciones donde las señales deben fortalecerse antes del procesamiento adicional.

Amplificación de señal general

El 2N2907A funciona de manera efectiva en varios roles de amplificación de señal, lo que lo hace útil tanto en circuitos analógicos como digitales donde se necesita un refuerzo de señal moderado para mejorar el rendimiento del circuito.

Cambio de aplicaciones

Como transistor PNP, el 2N2907A se puede usar como un interruptor eficiente, activando los circuitos y apagado según sea necesario.Esta función es especialmente valiosa en aplicaciones de baja potencia donde se requiere un cambio rápido.

Aplicaciones de RF

La alta frecuencia de transición del 2N2907A lo hace ideal para aplicaciones de RF, lo que respalda la transmisión de señal clara y la amplificación confiable en las frecuencias de radio, asegurando que pueda manejar los datos de alta velocidad de manera efectiva.

Opciones alternativas para 2N2907A

• 2N2222A

• KSP2907A

• KTN2907A

• MPS2907A

Dimensiones de 2N2907A

Información del fabricante para 2N2907A

Stmicroelectronics, el fabricante del 2N2907A, está bien considerado en el mundo de los semiconductores.Conocido por combinar la innovación de silicio con un diseño avanzado, STMicroelectronics produce una amplia gama de componentes electrónicos que admiten aplicaciones desde electrónica cotidiana hasta sistemas industriales especializados.Con un enfoque en la calidad y la sostenibilidad, sus productos, como el 2N2907A, están diseñados para satisfacer diversas necesidades del mercado.

Su amplia gama incluye soluciones para la gestión de energía, los microcontroladores y las tecnologías de RF.A través de una combinación de experiencia en tecnología y colaboraciones con diversas industrias, Stmicroelectronics juega un papel vital en la habilitación de dispositivos y sistemas en muchos campos.Este compromiso con soluciones confiables y sostenibles garantiza que componentes como el 2907A puedan soportar una variedad de usos al tiempo que mantienen la calidad y el rendimiento.

Productos comparables con especificaciones similares

Número de parte	Fabricante	Montar	Paquete / estuche	Voltaje de desglose del emisor de colección	Actual de colección máxima	Disipación de potencia máxima	Disipación de potencia	Endurecimiento por radiación
2N2907A	Stmicroelectronics	A través del agujero	To-206AA, to 18-3 metal lata	60 V	600 mA	400 MW	400 MW	No
Jan2n2907a	Corporación microsemi	A través del agujero	To-206AA, to 18-3 metal lata	60 V	600 mA	500 MW	500 MW	No
2N2907A	Microsemi/en semiconductor	A través del agujero	To-206AA, to 18-3 metal lata	60 V	600 mA	500 MW	500 MW	No
Jantxv2n2907a	Corporación microsemi	A través del agujero	A 18	-	600 mA	500 MW	500 MW	No
